รายละเอียดสินค้า:
|
| มาตรฐานหรือไม่เป็นมาตรฐาน: | มาตรฐาน | ความดัน: | 0. 3 - 0. 8MPA |
|---|---|---|---|
| พลัง: | โซลินอยด์ | ร่างกาย: | อลูมิเนียม |
| กะบังลม: | ไดอะแฟรมคู่ | โครงสร้าง: | อื่น |
| วัสดุ: | อัลลอยด์ | ขนาดพอร์ต: | G1-1/2 ", G2", G2-1/2 ", G3" |
| อุณหภูมิของสื่อ: | อุณหภูมิปกติ | สื่อ: | อื่น |
| ปานกลาง: | อากาศบริสุทธิ์ | เกราะ: | เหล็กกล้าไร้สนิม 430FR |
| พิมพ์: | ประเภทมุมฉาก | ||
| เน้น: | hydraulic valve solenoid coil,replacement solenoid coil |
||

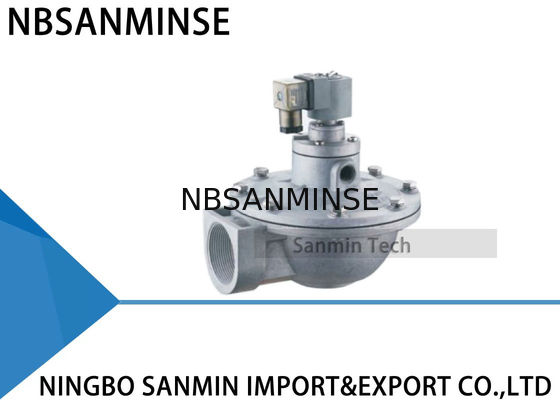

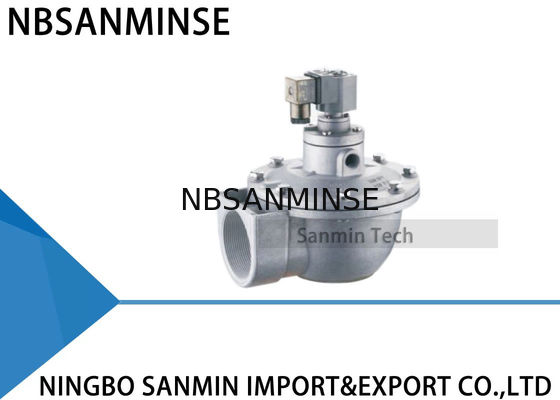

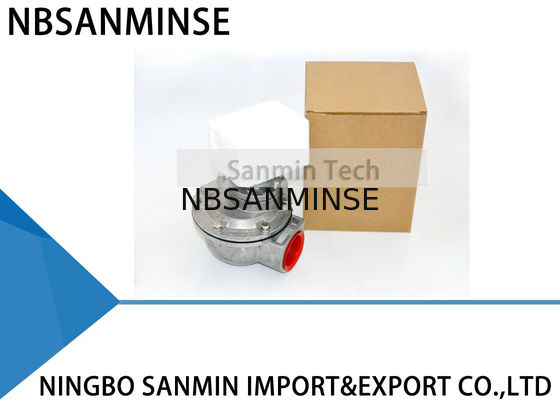

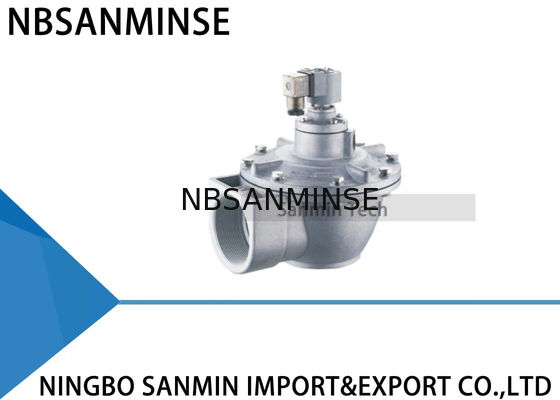

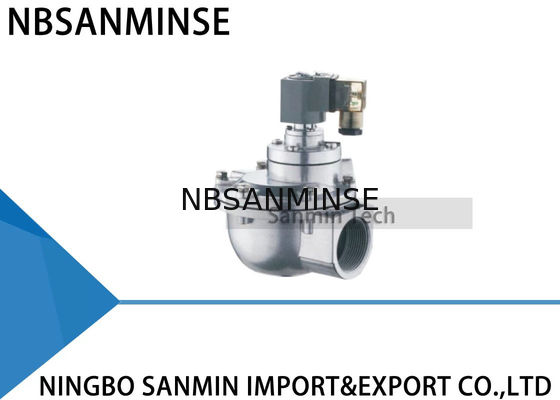

Nbsanminse Qg - Z 1-1 / 2 2 2-1 / 2 3 นิ้วแทนที่ Goyen Solenoid ชีพจรวาล์วเก็บฝุ่นคู่ไดอะแฟรมวาล์ว
| 15 = G1 / 2 " |
| 20 = G3 / 4 " |
| 25 = G1 " |
| 35 = G1-1 / 4 " |
| 40 = G1-1 / 2 " |
| 50 = G2 " |
| 62 = G2-1 / 2 " |
| 75 = G3 " |
| 76 = G3 " |
| 89 = G3 " |
| 102 = G4 " |
Pulse valve ประกอบด้วยหัวนักบินไดอะแฟรมและตัววาล์วอลูมิเนียม พื้นที่ด้านหลังของไดอะแฟรมมีขนาดใหญ่กว่าด้านหน้า ไดอะแฟรมจะถูกเก็บไว้ที่ตำแหน่งปิดเนื่องจากผลกระทบของความดันขนาดใหญ่
คอนโทรลเลอร์ชีพจรไฟฟ้าส่งสัญญาณอินพุตเพื่อให้กระดองแม่เหล็กไฟฟ้าดึงดูดแถบที่กำลังเคลื่อนที่ เปิดเผยรูสมดุลเพื่อปลดแรงดันแก๊สในช่องด้านหลังของไดอะแฟรมอย่างรวดเร็ว ก๊าซความดันในช่องด้านหน้าถือไดอะแฟรมเพื่อเปิดทางและวาล์วเริ่มทำความสะอาด
สัญญาณพัลส์จะหายไปและสปริงของกระดองจะทำงานทันทีเพื่อกลับไปยังแถบที่กำลังเคลื่อนที่เพื่อปิดรูสมดุล ก๊าซความดันในช่องด้านหลังของไดอะแฟรมและสปริงทำงานร่วมกันเพื่อปิดทางวาล์วจะหยุดทำความสะอาด
ฟังก์ชั่นลดแรงกระแทกในไดอะแฟรมจะช่วยลดการไหลของอากาศเมื่อแถบเลื่อนของเกราะกระดองปรับสมดุลและส่งอากาศไปยังช่องด้านหลังทันทีที่รูสมดุลปิดเพื่อปิดทางและหยุดทำความสะอาด
พารามิเตอร์ทางเทคนิค
| มุมฉาก | ที่ฝัง | inline | ปลั๊ก | |
| การออกแบบความดัน | 0.3 ~ 0.8MPa | 0.2 ~ 0.8MPa | 0.3 ~ 0.8MPa | 0.2 ~ 1.0MPa |
| แรงกดดันจากงาน | 0.3 ~ 0.6MPa | 0.2 ~ 0.6MPa | 0.3 ~ 0.6MPa | 0.2 ~ 0.6MPa |
| อุณหภูมิโดยรอบ | -25 ~ 60 ℃ปรับแต่งสำหรับอุณหภูมิที่ต่ำกว่าหรือสูงกว่า | |||
| ความชื้นสัมพัทธ์ | ≤85% | |||
| ทำงานกลาง | อากาศบริสุทธิ์ | |||
| แรงดันไฟฟ้า | AC220V / DC24V / AC110V / AC24V ที่กำหนดเอง | |||
| ระดับการป้องกัน | IP65 | |||
| ไดอะแฟรมชีวิต | มากกว่าหนึ่งล้านรอบ | |||
| พันธุ์ / Kv | โทรสอบถามรายละเอียด | |||
การก่อสร้างวัสดุ
| ร่างกาย | ADC12 หล่อ |
| กระดอง | สแตนเลส 430FR |
| กะบังลม | ไนไตรล์หรือไวตัน |
| ฤดูใบไม้ผลิ | 321 สแตนเลส |
| รัด | 302 เหล็กกล้าไร้สนิม |
ความล้มเหลวทั่วไปและการแก้ไขปัญหา
ใช้ระยะเวลา | ปรากฏการณ์ความล้มเหลว | เหตุผลที่เป็นไปได้ | การแก้ไขปัญหา |
ระหว่างการติดตั้งและทดสอบเดินเครื่อง | วาล์วไม่สามารถเปิดได้ทั้งหมด แต่ส่วนที่นำหน้าจะทำหน้าที่ | ตรวจสอบแรงดันโดมก๊าซเพื่อดูว่าต่ำเกินไปหรือไม่ | ตรวจสอบรอยรั่ว |
วาล์วบางตัวไม่ทำงาน แต่ส่วนอื่นเป็นเรื่องปกติ | ตรวจสอบการเชื่อมต่อคอยล์วาล์วและคอยล์ | เปลี่ยนอุปกรณ์เสริม | |
วาล์วไม่สามารถปิดได้ทั้งหมด มีการรั่วไหล ไม่มีวิธีสร้างโดมก๊าซ | Y-วาล์ว วาล์วบางตัวสำหรับโดมก๊าซเดียวกันนั้นรั่วจึงทำให้เกิดการรั่วไหลของวาล์วทั้งหมด | ตรวจสอบรอยรั่ว | |
Z-วาล์ว ติดตั้งวาล์วทางเข้าและปากเป่า | ติดตั้งใหม่ | ||
วาล์วบางตัวไม่สามารถปิดได้ มีการรั่วไหล | มีสิ่งสกปรกหรือเศษเล็กเศษน้อยอยู่บนพังผืด ii กำลังปิดกั้นแกนเหล็กที่กำลังเคลื่อนที่ | ทำความสะอาดเมมเบรนและตรวจสอบว่าเมมเบรนเสร็จสมบูรณ์ ตรวจสอบแกนเหล็กที่กำลังเคลื่อนที่และล็อคอากาศ | |
การปิดวาล์วช้า | ปากของเมมเบรนถูกบล็อก | ขุดเมมเบรนปาก | |
ระหว่างการใช้งาน | บางวาล์วรั่ว เมมเบรนไม่สามารถปิดแน่นและวาล์วจะเปิดเสมอ น้อย | มีสิ่งสกปรกหรือเศษเล็กเศษน้อยอยู่บนเมมเบรนส่วนที่ชำรุดเสียหาย แกนเหล็กเคลื่อนไหวถูกบล็อค | ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นเมมเบรนเสร็จสมบูรณ์ ตรวจสอบแกนเหล็กที่กำลังเคลื่อนที่และล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น |
คอยล์ร้อนและไหม้ | เปิดใช้งานนานเกินไป | ตรวจสอบสภาพการทำงานของระบบควบคุม | |
มีแรงดันไฟฟ้าอยู่ แต่วาล์วไม่ทำงาน | เมมเบรนได้รับความเสียหายและปากถูกบล็อก | เปลี่ยนอุปกรณ์เสริมตามเวลาที่กำหนด | |
อุณหภูมิต่ำกว่า -20 ℃ วาล์วรั่วและไม่สามารถเปิดได้ | อุณหภูมิแวดล้อมต่ำเกินไปและนี่คือน้ำค้างแข็งในวาล์ว | ให้ความสนใจกับฉนวนและรักษาอุณหภูมิที่เหมาะสม |
