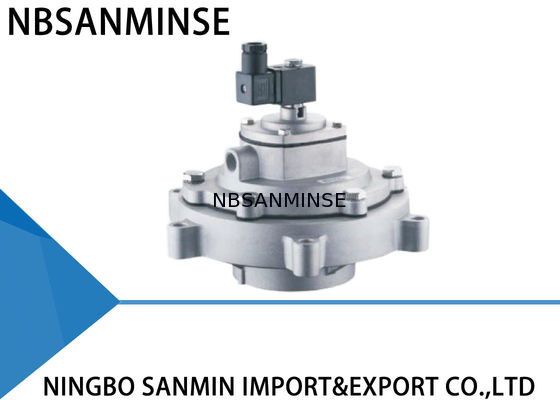

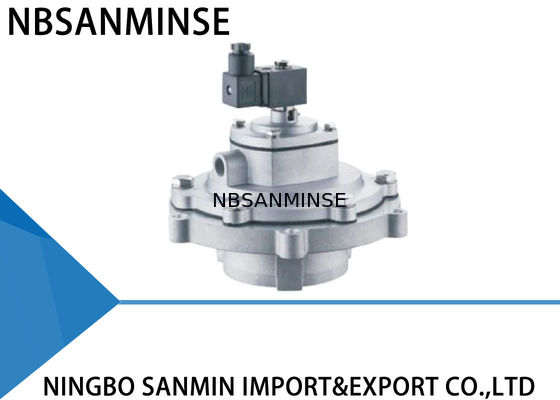

วาล์วนิวเมติกพัลส์ไดอะแฟรมแบบฝังสองตัว - อุณหภูมิ 25 ~ 60 ℃

QT - Y - 75S / 76S TURBO วาล์วพัลส์แบบไดอะแฟรมคู่แบบฝังขนาดเส้นผ่านศูนย์กลาง 3 นิ้ว

การใช้งาน

โซลินอยด์วาล์ว (หรือที่เรียกว่าไดอะแฟรมวาล์ว) เป็น "สวิตช์" สำหรับอากาศอัดในระบบเป่าฝุ่นของตัวกรองถุงแบบพัลส์ ควบคุมโดยสัญญาณเอาต์พุตของอุปกรณ์ควบคุมพัลส์เจ็ต ทำให้ฝุ่นถูกเป่าทำความสะอาดไปยังถุงกรองทีละเซลล์ เพื่อรักษาความต้านทานของถุงกรองให้อยู่ในช่วงที่กำหนด และรับประกันฟังก์ชันการประมวลผลและประสิทธิภาพการเก็บฝุ่นของถุงกรอง

โซลินอยด์วาล์วแบบ Y เป็นส่วนเสริมสำหรับโอกาสการทำงาน (วาล์วแบบฝัง) ติดตั้งโดยตรงในถุงแก๊ส มีลักษณะการไหลที่ดีขึ้น เนื่องจากแรงดันสูญเสียลดลง จึงเหมาะสำหรับโอกาสการทำงานของแหล่งแก๊สแรงดันต่ำ

หลักการทำงาน

โซลินอยด์วาล์วแบบพัลส์ไดอะแฟรมประกอบด้วยห้องแก๊สสองห้อง เมื่อต่ออากาศอัด จะเข้าสู่ห้องแก๊สด้านหลังผ่านรู แรงดันในห้องแก๊สด้านหลังจะดันไดอะแฟรมปิดทางออกของวาล์ว และโซลินอยด์วาล์วจะอยู่ในสถานะ "ปิด"

เมื่อโซลินอยด์วาล์วพัลส์กลับสู่ตำแหน่งเดิม

การระบายอากาศของห้องแก๊สด้านหลังจะปิด และแรงดันในห้องแก๊สด้านหลังจะเพิ่มขึ้น ซึ่งจะดันไดอะแฟรมให้ปิดอีกครั้ง

สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ตจะเคลื่อนที่แกนของโซลินอยด์วาล์วพัลส์ การระบายอากาศของห้องแก๊สด้านหลังจะเปิด และห้องแก๊สด้านหลังจะสูญเสียแรงดันอย่างรวดเร็ว ดังนั้นไดอะแฟรมจะเคลื่อนที่กลับ และอากาศอัดจะเป่าผ่านทางออกของวาล์ว โซลินอยด์วาล์วพัลส์จะเข้าสู่สถานะ "เปิด"

โครงสร้างวัสดุ

ตัววาล์ว: หล่อขึ้นรูป ADC12

แกน: สแตนเลส 430 FR

ไดอะแฟรม: ไนไตรล์ หรือ ไวตัน

สปริง: สแตนเลส 321

ตัวยึด: สแตนเลส 302

เมมเบรนคุณภาพดีจะถูกเลือกและใช้สำหรับวาล์วทั้งหมด โดยแต่ละส่วนจะถูกตรวจสอบในแต่ละขั้นตอนการผลิต และนำเข้าสู่สายการประกอบตามขั้นตอนทั้งหมด วาล์วที่เสร็จสมบูรณ์ทุกตัวจะได้รับการทดสอบการเป่าด้วยไฟฟ้า

ทำไมต้องเลือกเรา

1: รูปแบบที่หลากหลายสำหรับผลิตภัณฑ์แต่ละชนิดและผลิตภัณฑ์นิวแมติกส์แบบครบวงจร

2: ให้ข้อมูลผลิตภัณฑ์ฟรี
3: รับประกันคุณภาพที่เชื่อถือได้และบริการหลังการขายที่กระตือรือร้น
4: รับประกันคุณภาพหนึ่งปี

5: สต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
6: คุณภาพสูงพร้อมราคาที่แข่งขันได้

Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?

A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055

Q: ขอบเขตธุรกิจของคุณคืออะไร?

A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมันเกจวัดแรงดันฯลฯQ:

คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลส, ทองเหลือง, อลูมิเนียมได้หลายชนิดเช่น วาล์วแรงดันสูง / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / วาล์วน้ำ / วาล์วนิวแมติก / กระบอกลม / วาล์วไฮดรอลิก / ตัวสะสมแรงดันไฮดรอลิก และอื่นๆ

Q: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเชี่ยวชาญในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้ Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?A: ใช่ เราสามารถจัดหาแบรนด์เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นQ:มีการรับประกันหรือไม่? A: ใช่ โดยปกติผลิตภัณฑ์จะมีการรับประกันคุณภาพหนึ่งปีQ: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?A:เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้เอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นเกลียวทรงกรวย เกลียวในและเกลียวในจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีลเกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือQ: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?A: 1MPa=10bar≈145psi≈10kg

Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?

A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,

สภาพแวดล้อม

ร้อน, การสั่นสะเทือนอย่างหนัก เป็นต้น

การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?

จุดเน้น

มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง

มาตรการรับมือสภาพแวดล้อมเย็นจัด ซีล

ฟลูออโรรับเบอร์, PTFE

ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน

การหล่อลื่น

จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ)

จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ)การบำบัดแหล่งจ่ายอากาศ เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ

การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน ส่วนประกอบโลหะ
