รายละเอียดสินค้า:
|
| ความดัน: | 0. 2 ~ 0. 6 MPa | อุณหภูมิ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| ความชื้นสัมพัทธ์: | ≤ 85 % | ปานกลาง: | อากาศบริสุทธิ์ |
| แรงดันไฟฟ้า: | DC24V / AC110V ฯลฯ | กะบังลม: | ไดอะแฟรมเดี่ยว |
| เส้นผ่านศูนย์กลาง: | G 1 " | ร่างกาย: | ADC 12 หล่อ |
| เน้น: | pulse air valve,pulse jet solenoid valve |
||

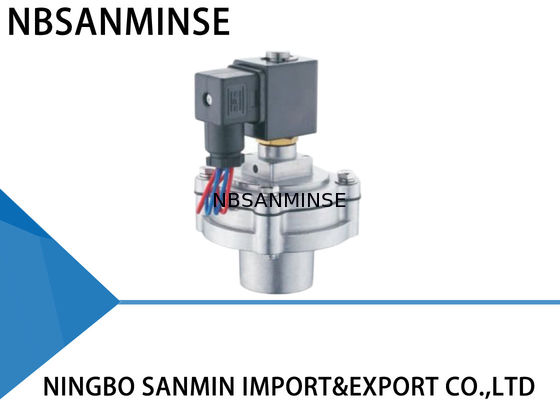

วาล์วพัลส์ลม QG-Y-25 ซีรีส์ GOYEN ชนิดเดียวกัน แบบฝัง G1 " ไดอะแฟรมเดี่ยว
ชนิดเดียวกันกับ GOYEN
แบบฝัง
พารามิเตอร์ทางเทคนิค
| มุมขวา | ฝัง | แบบอินไลน์ | ปลั๊ก | |
| แรงดันออกแบบ | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| แรงดันใช้งาน | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| อุณหภูมิแวดล้อม | -25~60°C ปรับแต่งสำหรับอุณหภูมิต่ำหรือสูงกว่า | |||
| ความชื้นสัมพัทธ์ | ≤85% | |||
| ตัวกลางทำงาน | อากาศสะอาด | |||
| แรงดันไฟฟ้า | AC220V/DC24V/AC110V/AC24V ปรับแต่งได้ | |||
| ระดับการป้องกัน | IP65 | |||
| อายุการใช้งานไดอะแฟรม | มากกว่าหนึ่งล้านรอบ | |||
| Cv/Kv | ติดต่อเราเพื่อขอรายละเอียด | |||
โครงสร้างวัสดุ
| ตัวเรือน | ADC12 หล่อขึ้นรูป |
| แกน | สแตนเลส 430FR |
| ไดอะแฟรม | ไนไตรล์ หรือ ไวตัน |
| สปริง | สแตนเลส 321 |
| ตัวยึด | สแตนเลส 302 |
ความล้มเหลวทั่วไปและการแก้ไขปัญหา
| ช่วงการใช้งาน | ปรากฏการณ์ความล้มเหลว | สาเหตุที่เป็นไปได้ | การแก้ไขปัญหา |
| ระหว่างการติดตั้งและทดสอบการใช้งาน | วาล์วทั้งหมดไม่สามารถเปิดได้ แต่ส่วนนำทำงาน | ตรวจสอบแรงดันโดมแก๊สว่าต่ำเกินไปหรือไม่ | ตรวจสอบการรั่วไหล |
| วาล์วบางตัวไม่ทำงาน แต่ตัวอื่นปกติ | ตรวจสอบการเชื่อมต่อคอยล์วาล์วและคอยล์ | เปลี่ยนอุปกรณ์เสริม | |
| วาล์วทั้งหมดไม่สามารถปิดได้ มีการรั่วไหล ไม่สามารถสร้างโดมแก๊สได้ | วาล์ว Y วาล์วบางตัวสำหรับโดมแก๊สเดียวกันรั่ว ทำให้เกิดการรั่วไหลสำหรับวาล์วทั้งหมด | ตรวจสอบการรั่วไหล | |
| วาล์ว Z ช่องต่อเข้าและปากเป่าติดตั้งกลับด้าน | ติดตั้งใหม่ | ||
| วาล์วบางตัวปิดไม่ได้ มีการรั่วไหล | มีสิ่งสกปรกหรือเศษเล็กๆ บนเมมเบรน บดบังแกนเหล็กที่เคลื่อนที่ | ทำความสะอาดเมมเบรนและตรวจสอบว่าเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กที่เคลื่อนที่และตัวล็อคอากาศ | |
| วาล์วปิดช้า | รูเมมเบรนอุดตัน | ขจัดสิ่งอุดตันที่รูเมมเบรน | |
| ระหว่างช่วงการใช้งาน |
วาล์วบางตัวรั่ว เมมเบรนปิดไม่สนิทและวาล์วเปิดอยู่เสมอเล็กน้อย มีสิ่งสกปรกหรือเศษเล็กๆ บนเมมเบรน ส่วนนำเสียหาย แกนเหล็กที่เคลื่อนที่ถูกบดบัง |
ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กที่เคลื่อนที่และตัวล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น | คอยล์ร้อนและไหม้ |
| เปิดนานเกินไป | ตรวจสอบสภาพการทำงานของระบบควบคุม | มีแรงดันไฟฟ้า แต่ไม่มีการทำงานของวาล์ว | |
| เมมเบรนเสียหายและรูอุดตัน | เปลี่ยนอุปกรณ์เสริมให้ทันเวลา | อุณหภูมิแวดล้อมต่ำกว่า -20°C วาล์วรั่วและเปิดไม่ได้ | |
| อุณหภูมิแวดล้อมต่ำเกินไปและมีน้ำแข็งในวาล์ว | ให้ความสนใจกับการเป็นฉนวนและการรักษาอุณหภูมิที่เหมาะสม | ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? |
ตอบ: ใช่
แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
ตอบ: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน, เป็นต้นถาม: คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?ตอบ: เราสามารถผลิตผลิตภัณฑ์จากสแตนเลส, ทองเหลือง, อลูมิเนียมได้หลายชนิด
การแปรรูปวัสดุเช่น วาล์วแรงดันสูง / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / วาล์วน้ำ / วาล์วลม / กระบอกลม / วาล์วไฮดรอลิก / ผลิตภัณฑ์สะสมแรงดันไฮดรอลิก และอื่นๆถาม: สามารถผลิตสินค้าด้วยโลโก้และแบรนด์ของเราได้หรือไม่?
ตอบ: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้ถาม: คุณสามารถจัดหาสินค้าแบรนด์ที่มีชื่อเสียงของนิวเมติกและไฮดรอลิก, เครื่องมือดั้งเดิมได้หรือไม่? ตอบ: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นถาม: มีการรับประกันหรือไม่?ตอบ: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปีถาม: ตัวเชื่อมเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร? ตอบ:เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วไหล PT และ NPT เป็นเกลียวทรงกรวย เกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่กันเพื่อเพิ่มประสิทธิภาพการซีลเกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือถาม: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?ตอบ: 1MPa=10bar≈145psi≈10kgถาม: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์โซลินอยด์วาล์วไหม้?ตอบ: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง การสลับบ่อย หัวนำเข้าของเหลว ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน การสั่นสะเทือนอย่างหนัก เป็นต้น
ถาม: ควรให้ความสนใจกับส่วนประกอบนิวเมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น
เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วไหลเนื่องจากการหดตัวเมื่อเย็น มาตรการรับมือสภาพแวดล้อมเย็นจัด
ซีล
ฟลูออโรรับเบอร์, PTFE
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน การหล่อลื่น
จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ)
จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ)
การบำบัดแหล่งจ่ายอากาศ
เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ
การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อนส่วนประกอบโลหะ สำรองช่องว่างการขยายตัว
เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วไหลเนื่องจากการหดตัวเมื่อเย็น ส่วนประกอบควบคุม
| คอยล์เกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง |
| เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, ห่อด้วยวัสดุฉนวนความร้อน | |
