รายละเอียดสินค้า:
|
| ขนาดเจาะ: | 6, 10, 15, 20, 25, 32 มม. | ของไหล: | อากาศ (ไม่ใช่สารหล่อลื่น) |
|---|---|---|---|
| เบาะ: | กันชนยางที่ปลายทั้งสอง | ช่วงจังหวะ: | 0 ถึง - 5 มม. เมื่อเทียบกับจังหวะมาตรฐาน |
| ขนาดพอร์ต: | M3 × 0 5, M5 × 0 8, RC 1/8 | จังหวะมาตรฐาน: | 10 - 100 |
| เน้น: | smc locking cylinder,smc air cylinders |
||

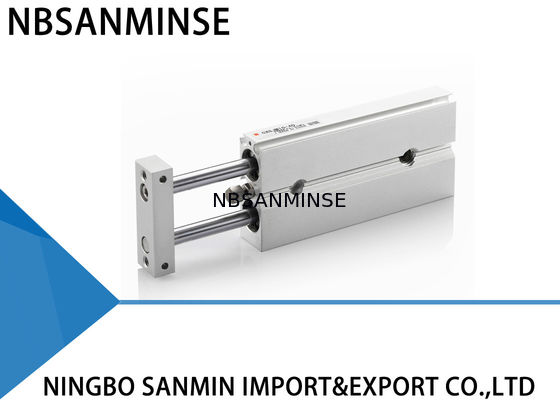

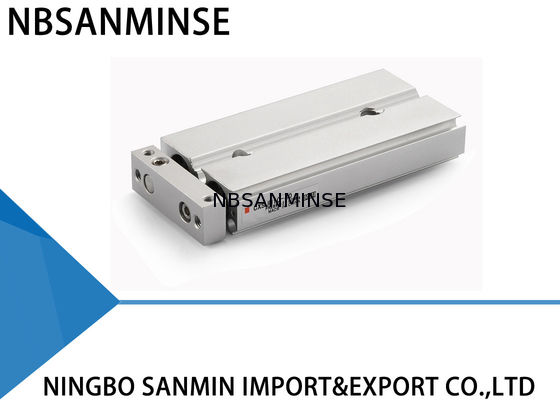

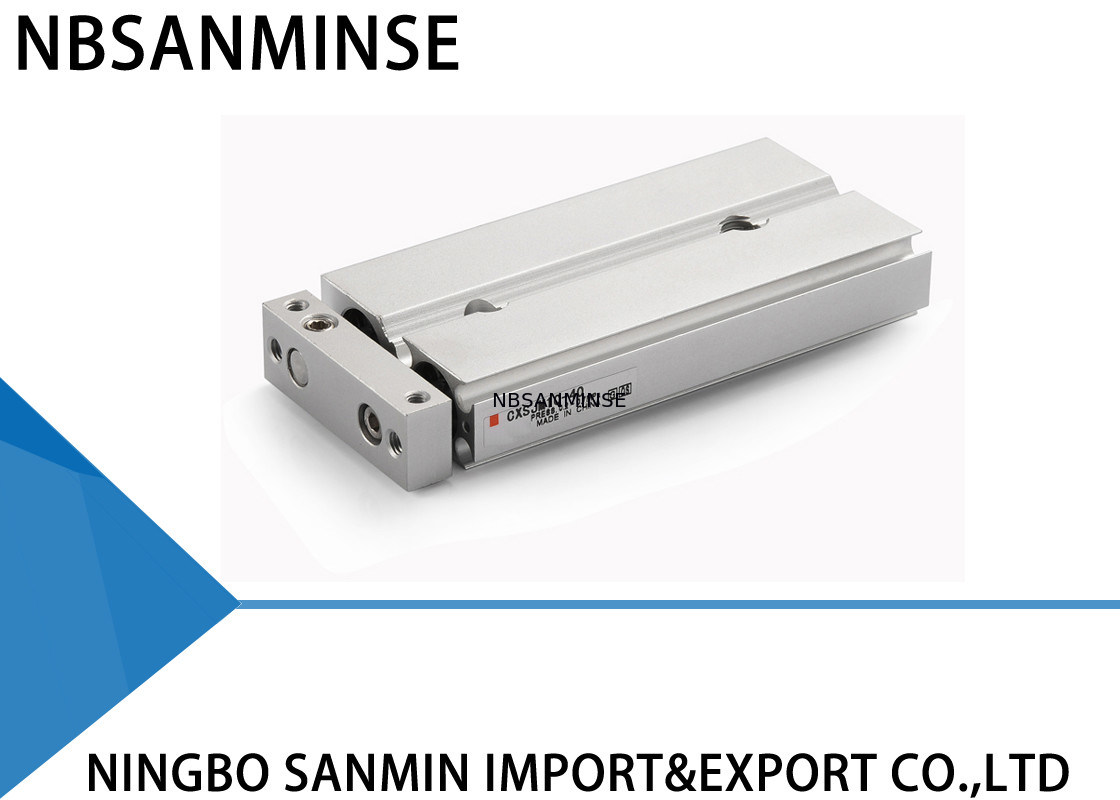

กระบอกสูบคอยล์คู่ CXSJ / กระบอกลมแบบกะทัดรัด ประเภทเดียวกับ SMC
ข้อมูลจำเพาะ
| ขนาดลูกสูบ (มม.) | 6 | 10 | 15 | 20 | 25 | 32 |
| ของไหล | อากาศ (ไม่หล่อลื่น) | |||||
| แรงดันทดสอบ | 1.05 MPa | |||||
| แรงดันสูงสุด | 0.7 MPa | |||||
| แรงดันต่ำสุด | 0.15MPa | 0.1MPa | 0.05MPa | |||
| อุณหภูมิแวดล้อมและของไหล | - 10 ถึง 60 °C (ไม่แข็งตัว) | |||||
| ความเร็วลูกสูบ | 30 ถึง 800 มม./วินาที | 30 ถึง 700 มม./วินาที | 30 ถึง 600 มม./วินาที | |||
| การหน่วง | ยางกันกระแทกที่ปลายทั้งสองข้าง | |||||
| ช่วงปรับระยะชัก | 0 ถึง - 5 มม. เมื่อเทียบกับระยะชักมาตรฐาน | |||||
| ขนาดพอร์ต | M3 × 0.5 | M5 × 0.8 | RC (NPT, PF) 1/8 | |||
| พลังงานจลน์ที่ยอมรับได้ | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
ระยะชักมาตรฐาน ( มม. )
| รุ่น | ระยะชักมาตรฐาน | ช่วงระยะชักที่ผลิตได้ |
| CXSJ 6 | 10, 20, 30, 40, 50 | 60 ถึง 100 |
| CXSJ 10 | 10, 20, 30, 40, 50, 75 | 80 ถึง 150 |
| CXSJ 15 | 10, 20, 30, 40, 50, 75, 100 | 110 ถึง 150 |
| CXSJ 20, 25, 32 | 110 ถึง 200 |
ประเภทเกลียวพอร์ต
| ไม่มี | เกลียว M | φ 6 ถึง φ 25 |
| Rc 1/8 | φ 32 | |
| TN | NPT 1/8 | |
| TF | G 1/8 |
ประเภทตลับลูกปืน
M : ตลับลูกปืนแบบสไลด์
L : ตลับลูกปืนแบบบอล
การเดินท่อ
ไม่มี : มาตรฐาน (φ 6 ถึง φ 32)
P : แนวแกน (φ 6, φ 10)
ขนาดลูกสูบ / ระยะชัก
| ขนาดลูกสูบ | ระยะชักมาตรฐาน |
| 6 | 10, 20, 30, 40, 50 |
| 10 | 10, 20, 30, 40, 50, 75 |
| 15 | 10, 20, 30, 40, 50, 75, 100 |
| 20 | |
| 25 | |
| 32 |
สวิตช์อัตโนมัติ
ไม่มี : ไม่มีสวิตช์อัตโนมัติ (พร้อมแม่เหล็กในตัว)
จำนวนสวิตช์อัตโนมัติ
ไม่มี : 2 ชิ้น
S : 1 ชิ้น
N : "n" ชิ้น
ทำไมต้องเลือกเรา
1: รูปแบบหลากหลายสำหรับแต่ละผลิตภัณฑ์และผลิตภัณฑ์นิวแมติกส์แบบครบวงจร
2: สต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
3: ให้ข้อมูลผลิตภัณฑ์ฟรี
4: รับประกันคุณภาพที่เชื่อถือได้และบริการหลังการขายที่กระตือรือร้น
5: คุณภาพสูงพร้อมราคาที่แข่งขันได้
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลส, ทองเหลือง, อลูมิเนียมได้หลายประเภท
การแปรรูปวัสดุเช่น วาล์วแรงดันสูง, วาล์วโซลินอยด์, วาล์วไฟฟ้า, วาล์วน้ำ, วาล์วลม, กระบอกลม, วาล์วไฮดรอลิก, ผลิตภัณฑ์สะสมแรงดันไฮดรอลิก และอื่นๆ Q: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงด้านนิวแมติกส์และไฮดรอลิก, เครื่องมือวัดของแท้ได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น Q:มีการรับประกันหรือไม่?A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปีQ: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?A:เกลียว G เป็นเกลียวตรงแบบทรงกระบอกและไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นแบบทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีลเกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์วาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาวาล์วคอร์และสปริง,
การบำบัดแหล่งจ่ายอากาศ ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q:
ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดสำคัญ มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมเย็นจัด
ซีล
ยางฟลูออโร, PTFE
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน
การหล่อลื่นจาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ)
การบำบัดแหล่งจ่ายอากาศ เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ
| การทำให้แห้งที่จุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวจากความเย็น | ส่วนประกอบควบคุม | คอยล์เกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | ||
