รายละเอียดสินค้า:
|
| การกระทำ: | การแสดงเดี่ยวผลตอบแทนสปริง | ของไหล: | อากาศ |
|---|---|---|---|
| ความดันพิสูจน์: | 1.05 เมกะปาสคาล | ความเร็วลูกสูบ: | 50 ถึง 500 มม. / วินาที |
| เบาะ: | ไม่มี | การติดตั้ง: | สไตล์พื้นฐาน |
| เน้น: | smc locking cylinder,guided pneumatic cylinder |
||

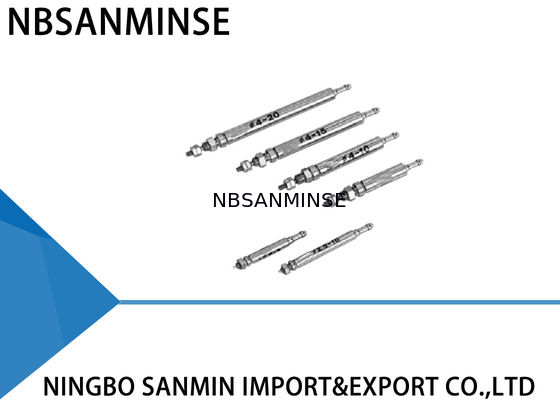

กระบอกลม CJ1 แบบทำงานทางเดียว คืนตัวด้วยสปริง ไม่ต้องหล่อลื่น (Non-lube) กระบอกลมแบบพิน
ชิ้นส่วนประกอบ
| คำอธิบาย | วัสดุ | หมายเหตุ |
| ปลอกก้านสูบ | ทองเหลือง | เคลือบด้วยนิกเกิลแบบไร้ไฟฟ้า |
| กระบอกสูบ | ทองเหลือง | เคลือบด้วยนิกเกิลแบบไร้ไฟฟ้า |
| ก้านลูกสูบ | สแตนเลส | |
| สปริง | ลวดสแตนเลส | |
| ซีลลูกสูบ | NBR | |
| น็อตยึด | ทองเหลือง | เคลือบสังกะสีดำ |
| น็อตปลายก้านสูบ | เหล็ก | เคลือบสังกะสี |
ข้อมูลจำเพาะ
| การทำงาน | ทำงานทางเดียว คืนตัวด้วยสปริง |
| ของไหล | อากาศ |
| แรงดันทดสอบ | 1.05MPa |
| แรงดันใช้งานสูงสุด | 0.7MPa |
| แรงดันใช้งานต่ำสุด | 0.3MPa |
| อุณหภูมิแวดล้อมและของไหล | -10 ถึง 70 °C (ห้ามแข็งตัว) |
| ความเร็วลูกสูบ | 50 ถึง 500 มม./วินาที |
| การหน่วง | ไม่มี |
| ความคลาดเคลื่อนของระยะชัก |
+0.5 มม. 0 มม. |
| การติดตั้ง | สไตล์พื้นฐาน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | ไม่ต้องหล่อลื่น (Non-lube) |
รุ่น / ขนาดกระบอกสูบ / ระยะชักมาตรฐาน
| รุ่น | ขนาดกระบอกสูบ (มม.) | ระยะชักมาตรฐาน (มม.) |
| CJ1B2 | 2.5 | 5, 10 |
| CJ1B4 | 4 |
5, 10, 15, 20 |
ท่อที่ใช้ได้
| ประเภทท่อ | วัสดุ | ขนาด | หมายเลขรุ่น | |
| เส้นผ่านศูนย์กลางภายนอก | ขนาดกระบอกสูบ | |||
| ขนาดเมตริก | โพลียูรีเทน | 4 มม. | 2.5 มม. | TU0425 |
| ไนลอนนิ่ม | 4 มม. | 2.5 มม. | TS0425 | |
การติดตั้ง
ข้อควรระวัง
1. ห้ามใช้งานในลักษณะที่อาจมีแรงกระทำต่อก้านสูบขณะที่ก้านสูบกำลังถอยกลับ
สปริงที่ติดตั้งในกระบอกสูบมีแรงเพียงพอที่จะดึงก้านสูบกลับเท่านั้น ดังนั้น หากมีแรงกระทำ ก้านสูบจะไม่สามารถถอยกลับจนสุดระยะชักได้
2. ห้ามติดตั้งโดยการจับที่กระบอกสูบโดยตรง เพราะอาจทำให้กระบอกสูบเสียรูปและทำงานผิดปกติได้
ทำไมต้องเลือกเรา
1: มีหลากหลายสไตล์สำหรับแต่ละผลิตภัณฑ์และผลิตภัณฑ์นิวแมติกส์แบบครบวงจร
2: มีสต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
3: คุณภาพสูงพร้อมราคาที่แข่งขันได้
4: รับประกันคุณภาพที่เชื่อถือได้และบริการหลังการขายที่กระตือรือร้น
5: รับคำสั่งซื้อตัวอย่างและคำสั่งซื้อปริมาณน้อย
ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
ตอบ: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
ตอบ: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมันข้อต่อ,มาตรวัดความดันฯลฯ
ถาม: คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?ตอบ: เราสามารถผลิตผลิตภัณฑ์แปรรูปจากสแตนเลส,ทองเหลือง, อลูมิเนียม ได้หลายชนิด
เช่น วาล์วแรงดันสูง / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ / วาล์วลม / กระบอกลม / วาล์วไฮดรอลิก / ตัวสะสมแรงดันไฮดรอลิก และอื่นๆถาม: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่? ตอบ: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้ถาม: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?ตอบ: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นถาม: มีการรับประกันหรือไม่? ตอบ: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปีถาม: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?ตอบ:เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นเกลียวทรงกรวย เกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่ไปด้วยเพื่อเพิ่มประสิทธิภาพการซีลเกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อที่ไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือถาม: วิธีแปลงหน่วยความดัน: MPa, bar, psi, kg/cm²?ตอบ: 1MPa=10bar≈145psi≈10kg
ถาม: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
ตอบ: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
ส่วนประกอบโลหะ จุดสำคัญ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมเย็นจัด
ซีล ฟลูออโรรับเบอร์, PTFE
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน
การหล่อลื่น
จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ)
จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ)
การบำบัดแหล่งอากาศเสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ การทำให้แห้งด้วยจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน
ส่วนประกอบโลหะ เว้นระยะเผื่อการขยายตัว
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นเมื่อเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | ||
