รายละเอียดสินค้า:
|
| ขนาดพอร์ตท่อ: | M5 × 0 8, RC 1/8 | ของไหล: | อากาศ |
|---|---|---|---|
| การกระทำ: | การแสดงสองครั้ง | แรงดันใช้งาน: | 0. 15 ถึง 0. 7 MPa |
| ขนาดเจาะ (จังหวะ MM): | 25 ~ 300 | Vlotage: | DC24V, DC12V, DC5V, AC100V |
| เน้น: | smc air cylinders,guided pneumatic cylinder |
||

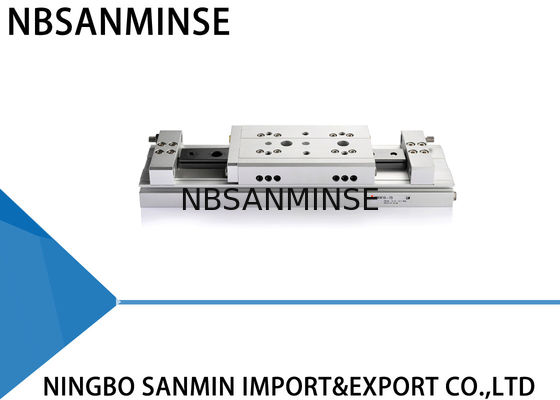

MXW Air Slide Table Double Acting Non - Lube Lubrication Air Pneumatic Cylinder
ข้อมูลจำเพาะ
| รุ่น | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| ขนาดลูกสูบ ( มม. ) |
Φ8 × 2 (Φ11 หรือเทียบเท่า ) |
Φ12 × 2 (Φ17 หรือเทียบเท่า ) |
Φ16 × 2 (Φ23 หรือเทียบเท่า ) |
Φ20 × 2 (Φ28 หรือเทียบเท่า ) |
Φ25 × 2 (Φ35 หรือเทียบเท่า ) |
| ขนาดพอร์ตท่อ | M5 × 0 . 8 | RC 1 / 8 | |||
| ของไหล | อากาศ | ||||
| การทำงาน | สองทาง | ||||
| แรงดันใช้งาน | 0.15 ถึง 0.7 MPa | ||||
| แรงดันทดสอบ | 1 . 05 ถึง 0.7 MPa | ||||
| อุณหภูมิแวดล้อมและของไหล | - 10 ถึง + 60 ℃ | ||||
|
ช่วงความเร็วในการทำงาน (ความเร็วในการทำงานเฉลี่ย ) หมายเหตุ ) |
50 ถึง 500 มม./วินาที | ||||
| บัฟเฟอร์ |
ยางยูรีเทนที่ปลายทั้งสองข้าง (มาตรฐาน) โช้คอัพที่ปลายทั้งสองข้าง (อุปกรณ์เสริม) |
||||
| การบำบัดแหล่งจ่ายอากาศ | ไม่ใช้สารหล่อลื่น | ||||
| สวิตช์อัตโนมัติ (อุปกรณ์เสริม) |
สวิตช์อัตโนมัติแบบอ่านค่า สวิตช์อัตโนมัติแบบโซลิดสเตต (2 สาย , 3 สาย ) สวิตช์อัตโนมัติแบบโซลิดสเตตแสดงผล 2 สี (2 สาย , 3 สาย ) |
||||
| ความคลาดเคลื่อนของความยาวช่วงชัก |
+1 มม. 0 มม. |
||||
| ช่วงปรับความยาวช่วงชัก | ด้านเดียว : 5 มม. (ทั้งสองด้าน : 10 มม. ) | ||||
ไม่มี ) ความเร็วในการทำงานเฉลี่ย : ความเร็วที่ช่วงชักหารด้วยระยะเวลาตั้งแต่เริ่มการทำงานจนถึงสิ้นสุด
กำลังขับตามทฤษฎี
กระบอกสูบแบบก้านคู่ให้แรงขับเป็นสองเท่าของกระบอกสูบมาตรฐาน ( N )
| ขนาดลูกสูบ ( มม. ) | ขนาดก้าน ( มม. ) |
การทำงาน ทิศทาง |
พื้นที่ลูกสูบ (มม.² ) | แรงดันใช้งาน ( MPa ) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
ทำไมต้องเลือกเรา
1: รับคำสั่งซื้อตัวอย่างและคำสั่งซื้อปริมาณน้อย
2: ปรับแต่งตามคำขอพิเศษของคุณ
3: ให้ข้อมูลผลิตภัณฑ์ฟรี
4: รับประกันคุณภาพที่เชื่อถือได้และบริการหลังการขายที่กระตือรือร้น
5: รับประกันคุณภาพหนึ่งปี
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม , ระบบบำบัดแหล่งอากาศ , วาล์วโซลินอยด์ ,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์ , วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน ฟิตติ้ง, เกจวัดแรงดัน ฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตสแตนเลสได้หลายชนิด
,ทองเหลือง , อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่น ๆQ: สามารถผลิตสินค้าด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงระดับโลกด้านนิวแมติกส์และไฮดรอลิกส์ได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย เกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่ไปด้วยเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q:ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร? จุดสำคัญ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง มาตรการรับมือสภาพแวดล้อมที่เย็นจัด
| ซีล | ยางฟลูออโร, PTFE | ยางไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน |
| การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) |
| การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน |
| ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น |
| ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การระบายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นเมื่อเย็น |
| การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, เพิ่มแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
