รายละเอียดสินค้า:
|
| ความดัน: | 0. 3 ~ 0. 8 MPa | พิมพ์: | ประเภทมุมฉาก |
|---|---|---|---|
| เส้นผ่านศูนย์กลาง: | G2 " | แรงดันไฟฟ้า: | AC220V, DC24V, AC110V, AC24V |
| กะบังลม: | ไดอะแฟรมคู่ | สื่อการทำงาน: | อากาศบริสุทธิ์ |
| เน้น: | electromagnetic pulse valve,pulse air valve |
||

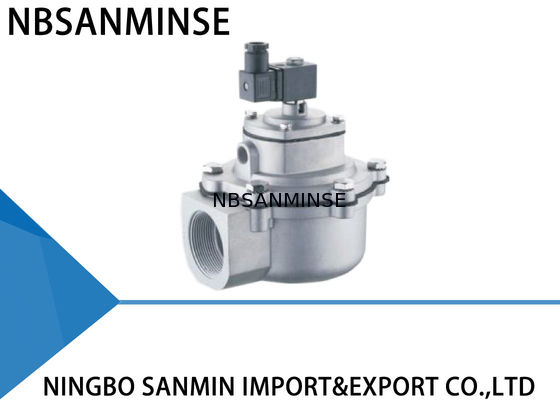

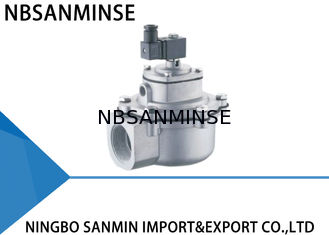

QT - Z - 50S TURBO วาล์วแม่เหล็กไฟฟ้าแบบปีกผีเสื้อแบบมุมฉาก G2 "
พารามิเตอร์ทางเทคนิค
| มุมฉาก | ฝัง | อินไลน์ | ปลั๊ก | |
| แรงดันออกแบบ | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| แรงดันใช้งาน | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| อุณหภูมิแวดล้อม | -25~60°C ปรับแต่งสำหรับอุณหภูมิต่ำหรือสูงกว่า | |||
| ความชื้นสัมพัทธ์ | ≤85% | |||
| ตัวกลางทำงาน | อากาศสะอาด | |||
| แรงดันไฟฟ้า | AC220V/DC24V/AC110V/AC24V ปรับแต่งได้ | |||
| ระดับการป้องกัน | IP65 | |||
| อายุการใช้งานไดอะแฟรม | มากกว่าหนึ่งล้านรอบ | |||
| Cv/Kv | โทรสอบถามรายละเอียด | |||
การใช้งาน
วาล์วแม่เหล็กไฟฟ้า (หรือที่เรียกว่าวาล์วไดอะแฟรม) เป็น "สวิตช์" สำหรับอากาศอัดในระบบเป่าฝุ่นสะอาดของตัวกรองถุงกรองแบบพัลส์ ควบคุมโดยสัญญาณเอาต์พุตของอุปกรณ์ควบคุมการฉีดพัลส์ ทำให้ฝุ่นสะอาดไปยังเซลล์ถุงกรองทีละเซลล์ เพื่อรักษาความต้านทานของโรงไฟฟ้าให้อยู่ในช่วงที่กำหนด และรับประกันฟังก์ชันการประมวลผลและประสิทธิภาพการเก็บฝุ่นของโรงไฟฟ้า
วาล์วแม่เหล็กไฟฟ้าแบบพัลส์ชนิด Z เป็นวาล์วแบบมุมฉาก โดยมีมุม 90 องศาระหว่างช่องเข้าและช่องออก ซึ่งเหมาะสำหรับการเชื่อมต่อการติดตั้งระหว่างโดมแก๊สและท่อเป่าของโรงไฟฟ้า ให้การไหลของอากาศที่ดีและพัลส์ทำความสะอาดฝุ่นที่ตรงตามข้อกำหนด
หลักการทำงาน
วาล์วไดอะแฟรมแม่เหล็กไฟฟ้าแบบพัลส์ประกอบด้วยห้องแก๊สสองห้อง เมื่อต่ออากาศอัด จะเข้าสู่ห้องแก๊สด้านหลังผ่านรู แรงดันในห้องแก๊สด้านหลังจะดันไดอะแฟรมเข้ากับช่องออกของวาล์ว และวาล์วแม่เหล็กไฟฟ้าจะอยู่ในสภาวะ "ปิด"
สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมการฉีดพัลส์จะเคลื่อนที่แกนของวาล์วแม่เหล็กไฟฟ้าแบบพัลส์ ช่องระบายอากาศของห้องแก๊สด้านหลังจะเปิดออก และห้องแก๊สด้านหลังจะสูญเสียแรงดันอย่างรวดเร็ว ดังนั้นไดอะแฟรมจะเคลื่อนที่กลับ และอากาศอัดจะไหลผ่านช่องออกของวาล์ว วาล์วแม่เหล็กไฟฟ้าแบบพัลส์จะเข้าสู่สภาวะ "เปิด"
เมื่อวาล์วแม่เหล็กไฟฟ้าแบบพัลส์กลับสู่ตำแหน่งเดิม
ช่องระบายอากาศของห้องแก๊สด้านหลังจะปิด และแรงดันในห้องแก๊สด้านหลังจะเพิ่มขึ้น ซึ่งจะดันไดอะแฟรมให้ปิดอีกครั้ง
โครงสร้างวัสดุ
ตัวถัง: หล่อขึ้นรูป ADC12
แกน: สแตนเลส 430 FR
ไดอะแฟรม: ไนไตรล์ หรือ ไวตัน
สปริง: สแตนเลส 321
ตัวยึด: สแตนเลส 302
จะเลือกใช้เมมเบรนคุณภาพดีสำหรับวาล์วทั้งหมด โดยแต่ละชิ้นส่วนจะถูกตรวจสอบในแต่ละขั้นตอนการผลิต และนำเข้าสู่สายการประกอบที่สอดคล้องกับขั้นตอนทั้งหมด วาล์วที่เสร็จสมบูรณ์ทุกชิ้นจะได้รับการทดสอบการเป่าด้วยไฟฟ้า
ทำไมต้องเลือกเรา
1: รูปแบบหลากหลายสำหรับแต่ละผลิตภัณฑ์และผลิตภัณฑ์นิวแมติกส์แบบครบวงจร
2: สต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
3: รับคำสั่งซื้อตัวอย่างและคำสั่งซื้อจำนวนน้อย
4: ปรับแต่งตามคำขอพิเศษของคุณ
5: ให้ข้อมูลผลิตภัณฑ์ฟรี
6: รับประกันคุณภาพที่เชื่อถือได้และบริการหลังการขายที่กระตือรือร้น
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน ฟิตติ้ง, เกจวัดแรงดัน ฯลฯ
Q:ผลิตภัณฑ์ประเภทใดที่คุณสามารถผลิตได้?A: เราสามารถผลิตเหล็กกล้าไร้สนิมได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วนิวแมติก/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิก ผลิตภัณฑ์และอื่นๆQ: สามารถผลิตสินค้าด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดสำคัญ Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่กันเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯQ: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดสำคัญ มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ฟลูออโรคาร์บอน, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ | เว้นช่องว่างสำหรับการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การระบายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
