รายละเอียดสินค้า:
|
| ความดันเล็กน้อย: | 1.0 (MPA) | พิมพ์: | วาล์วทางเข้า/สมดุล/ทางออก |
|---|---|---|---|
| อุณหภูมิ: | ≤200℃ | การทดสอบ Maxi Test: | 1.5 (MPA) |
| ดีเอ็น: | 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | ตัววาล์ว: | เหล็กหล่อ |
| เน้น: | electromagnetic pulse valve,pulse jet solenoid valve |
||

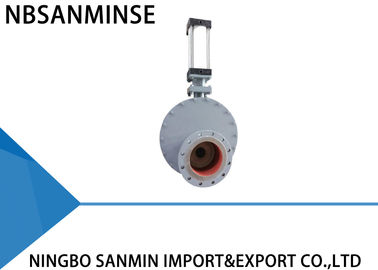

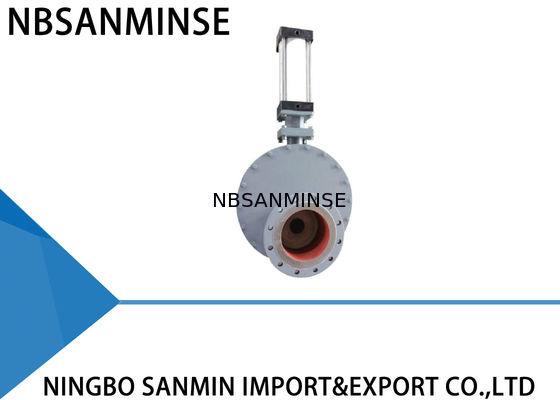

กลมปนูมาติก กลมสองวาล์วแผ่น กันสวมร่างเหล็กเหล็ก SMWZ644 -DNA - R
การแสดงหลัก
แบบ WZ644-10Q วาล์วไดเบิลดิสก์ ใช้การปิดไดเบิลดิสก์ และพื้นผิวปิดทําจากเหล็กผสมทนทานต่อการสวมหรือเซรามิก การปิดเป็น 100% กันอากาศและวาล์วบรรลุอายุการใช้งานยาวนาน,โดยเฉพาะอย่างยิ่งในแอปพลิเคชั่น ส่งผลให้ความน่าเชื่อถือของระบบโดยรวมเพิ่มขึ้นอย่างมาก
ผลประกอบการ
เมื่ออากาศถูกนําเข้าสู่ประตูกระบอกบน ไม้พิสตันผลักดันแผ่นสองข้างลง และวาล์วถูกปิด เมื่ออากาศถูกนําเข้าสู่ประตูกระบอกล่างไม้พิสตันผลักดันแผ่นสองแผ่นขึ้น และวาล์วเปิดสปริงคอมเพรสชั่นที่วางอยู่ระหว่างแผ่นและแหวนปริมณฑล ทําให้แผ่นปริมณฑลชนกับแหวนปริมณฑลซึ่งช่วยชดเชยการขยายความร้อนและการหดตัวของชิ้นส่วนและรับประกันการปิดกันอากาศในทุกสภาพเมื่อทํางานของวาล์ว, ดิสก์คู่หมุนเพื่อล้อมและเลืองพื้นผิวประปา เมื่อผลิตภัณฑ์ไหลผ่านวาล์ววัสดุใด ๆ ที่เข้าสู่ห้องภายในจะถูกกําจัดโดยการกระทําการไหลเวอร์เท็กซ์ดังนั้น วาล์วจะทําความสะอาดเอง สามารถให้การล้างอากาศเพิ่มเติม เพื่อให้ความสะอาดในที่ทํางานคุณลักษณะทั้งหมดนี้รับประกันอายุการใช้งานยาวนานสําหรับวาล์วและเพิ่มความน่าเชื่อถือของระบบของคุณ.
การใช้งาน
ฝุ่น, ขนาดขยะ, และผลิตภัณฑ์เมล็ดในโรงไฟฟ้าไฟฟ้าน้ําหิน, โรงงานหลอม, โรงงานเหล็กและเหล็ก, อุตสาหกรรมยาและเคมี
ปริมาตรเทคนิค
ความดันการทํางานสูงสุด: 1.0MPa
ความดันการทดสอบสูงสุด: 1.5MPa
อุณหภูมิการทํางาน: <= 200 °C
ความดันการทดสอบการรั่วไหล: 1.1MPa
การติดตั้งและการใช้งาน
1ก่อนการติดตั้ง ให้แน่ใจว่า เครื่องขับเคลื่อนอากาศ ไม่มีความบกพร่อง เช่น การแตกและขอบ
2. พิสูจน์ให้แน่ใจว่าขั้วสอด, ความยาวโครงสร้าง, ความดันทํางานสูงสุดและเส้นผ่าตัดนามinalities ตามความต้องการ
3. ระหว่างการติดตั้ง ไม่อนุญาตให้ปรับสต๊อดและมังคุดที่ถูกติดตั้งเดิม ให้ตรงกลางของท่อสองลําและกว้างของวาล์วให้เป็นโคเอชชียล ให้พื้นผิวของฟลานจ์เรียบใช้แรงอย่างเท่าเทียมกัน เพื่อขัดปลอก.
4. หลังจากติดตั้งแล้ว นําอากาศเข้าจากประตูกระบอกด้านบนและด้านล่าง เพื่อดูว่าวาล์วสามารถเปิดหรือปิดได้ปกติหรือไม่
5. ตรวจสอบสวิทช์ควบคุม (ถ้ามี) เพื่อดูว่ามันถูกแนบไว้อย่างน่าเชื่อถือหรือไม่ ปารามิเตอร์ของมันสอดคล้องกับแหล่งพลังงานการเข้าและว่ามันสามารถทํางานได้ถูกต้อง ภายใต้สภาพเปิดและปิดเต็ม.
วิธีแก้ปัญหา
| ปัญหา | สาเหตุ | วิธีแก้ปัญหา |
| การรั่วไหลในพื้นผิวประปา | ความสกปรกระหว่างแผ่นและพื้นผิวปิด | ถอนฝุ่น |
| ความเสียหายของคู่แหวนประทับ | ซ่อมแซมหรือเปลี่ยน | |
| การรั่วไหลในหน่อ flange | โบล็อตถูกสกรูไม่เท่ากัน | สกรูพวงมาลัยให้เท่ากัน |
| ความเสียหายของพื้นผิว flange | ซ่อมผิว flange | |
| ความเสียหายของเครื่องระยะ | เปลี่ยนระยะ | |
| วาล์วเปิดหรือปิดไม่ถูกต้อง | การฝากฝุ่น | กําจัดฝุ่นเป็นประจํา |
| ความดันอากาศไม่เพียงพอ การรั่วไหลอย่างรุนแรง | การซ่อมแซมท่อส่งอากาศ | |
| องค์ประกอบปนูเมติกได้แก่และสูญเสียประสิทธิภาพ | เปลี่ยนส่วนประกอบที่เสียหาย | |
| การรั่วไหลของกล่องบรรจุ | ผ้าปูปู้น่าแก่และสวมหนัก | เปลี่ยนของเต็ม |
มิติการติดตั้ง
ส่วนและวัสดุหลัก
| รายการ | ชื่อ | วัสดุ | รายการ | ชื่อ | วัสดุ |
| 1 | กรอบของวาล์ว | เหล็กอ่อน | 5 | เครื่องเชื่อม T-piece | โลหะเหล็ก |
| 2 | ร่างของวาล์วข้าง | เหล็กอ่อน | 6 | หมวกปลาย | 45#เหล็ก |
| 3 | แหวนประทับ | สแตนเลสคาร์บอน + สายสลัดพิเศษ | 7 | คอเชื่อม | โลหะเหล็กเหล็ก |
| 4 | โรค | สแตนเลสคาร์บอน + สายสลัดพิเศษ | 8 | อุปกรณ์ขับเคลื่อนปนูเมติก อลูมิเนียม | กระปุกอลูมิเนียม |
Q: คุณสามารถนําเสนอตัวอย่างฟรี?
A: ใช่ แต่มันขึ้นอยู่กับสินค้า โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ธุรกิจของคุณคืออะไร?
ตอบ: ธุรกิจของเราคือบริการของผู้ส่งออกของอะไหล่อัตโนมัติด้วยถังเต็ม และขายกระปุกอากาศ การรักษาแหล่งอากาศ วาล์วโซเลนอยด์วาล์วอากาศวาล์วเครื่องยนต์วาล์วทองแดง วาล์วไฮดรอลิก กล่องไฮดรอลิก อากาศและน้ํามันการติดตั้ง, เครื่องวัดความดันเป็นต้น
Q:Wคุณสามารถผลิตสินค้าอะไรได้
ตอบ: เราสามารถผลิตสแตนเลสหลายชนิด, ทองแดง อลูมิเนียมการแปรรูปวัสดุเหมือนสูงความดัน วาล์ว / วาล์วโซเลโนอิด / วาล์วไฟฟ้าวาล์วน้ํา/วาล์วปนูเมติก/กระปุกอากาศ/วัลล์ฟไฮดรอลิก / แอคคัมมิลาเตอร์ไฮดรอลิกผลิตภัณฑ์และอื่นๆ
Q: ผลิตภัณฑ์สามารถทํากับโลโก้และแบรนด์ของเราได้หรือไม่
ตอบ: ครับ แน่นอนเราสามารถผลิตได้ เราเป็นผู้จําหน่าย OEM มาหลายปี และเป็นมืออาชีพในการผลิต แต่คุณต้องให้อนุญาตกับเราถ้าเป็นไปได้
Q: คุณสามารถจัดส่งสินค้าแบรนด์เครื่องมือปนูเมติกและไฮดรอลิกชื่อดังเดิมได้หรือไม่?
ตอบ: ครับ เราสามารถจําหน่ายเช่น Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser เป็นต้น
Q: มีการรับประกันไหม
ตอบ: ครับ ปกติสินค้ามีประกันคุณภาพ 1 ปี
Q: เครื่องเชื่อมในระบบบริตติชหรือเมทริก? ความแตกต่างระหว่าง PT, NPT และ G threads คืออะไร?
A: สาย G เป็นทรงกระบอก และไม่ปิดตัวเอง ซึ่งต้องมีเครื่องประปาเพิ่มเติม เพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงโขนและเส้นใยภายในและภายนอกจะแน่นมากขึ้นและแน่นมากขึ้นเมื่อแน่นการปรับประทับได้โดยการปรับปรุงการปรับประทับของเส้นใย และสารปรับประทับหรือเทปมักจะใช้ร่วมกันเพื่อเสริมผลการปรับประทับ
ใย G เป็นท่อเรียบทรงกระบอกที่ใช้สําหรับการเชื่อมต่อที่ไม่ปิด; ใย PT เป็นท่อทรงโคลนที่พึ่งพาการปรับปรุงและปิดของใยเอง;NPT ยังเป็นท่อทรงโคลนที่มีมุมโปรไฟล์ฟันของ 60 องศา, ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีการแปลงหน่วยความดัน: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรมักเป็นสาเหตุของการเผาไหม้ของกลมซอลีนอยด์?
A: ความดันและ hz ไม่ถูกต้อง การเปลี่ยนบ่อย หัวเครื่องบินเข้าของเหลว ปัญหาแกนวาล์วและสปริงสภาพแวดล้อม ความร้อน,สั่นแรง เป็นต้น
Q: อะไรควรสังเกตสําหรับส่วนประกอบปนูเมติกในอุณหภูมิสูงหรือสภาพแวดล้อมที่หนาวมาก?
| จุดเน้น | มาตรการตอบสนองสภาพแวดล้อมอุณหภูมิสูง | มาตรการตอบสนองสภาพแวดล้อมที่หนาวมาก |
| ปราง | ยางฟลอเรอร์, PTFE | ไนทรีลอุณหภูมิต่ํา ยางซิลิโคน โพลีอุเรธาน |
| การหล่อลื่น | ไขมันสังเคราะห์อุณหภูมิสูง (ความลุกลุกต่ํา) | น้ํามันอุณหภูมิต่ํา (จุดไหลต่ํา, ความแน่นต่ํา) |
| การบํารุงรักษาอากาศ | เสริมการเย็น การกําจัดน้ําได้อย่างมีประสิทธิภาพ | การแห้งจุดฝนที่ต่ํามาก (แบบเย็น + การดึงดูด) การติดตามความร้อน |
| องค์ประกอบโลหะ | อนุญาตการขยายความจํากัด | เลือกวัสดุที่มีความแข็งแรงในอุณหภูมิต่ํา, ป้องกันการรั่วไหลเนื่องจากการหดหนาว |
| ส่วนประกอบการควบคุม | สายม้วนความทนความร้อนสูง, การระบายความร้อน, การบริโภคพลังงานที่ต่ํา | ติดตั้งกล่องกันหนาว, การทําความร้อนพื้นที่, ป้องกันความหนาว |
| การติดตั้ง | ระยะห่างจากแหล่งความร้อน, เพิ่มแผ่นกันความร้อน | หลีกเลี่ยงการเผชิญหน้ากับลมและหิมะ ใส่วัสดุกันความร้อน |
