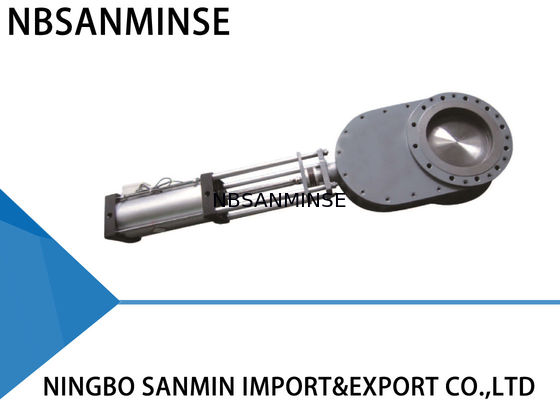

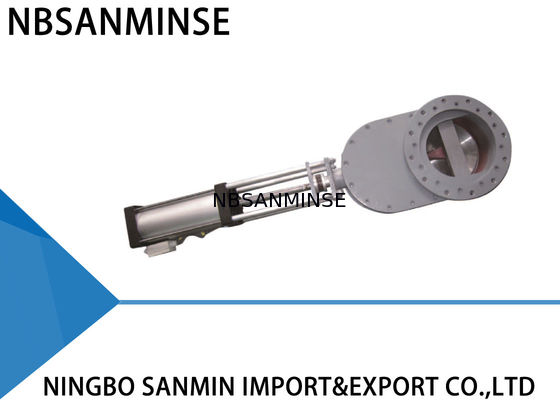

นิวเมติกสวมใส่สองแผ่นวาล์วสำหรับถ่านหิน Pebble

SMWZ644 (1 ) -10 (2 ) -DNB -JH ปูนิวามติก - กันเสื่อม

การแสดงหลัก

แบบ WZ644-10Q วาล์วไดเบิลดิสก์ ใช้การปิดไดเบิลดิสก์ และพื้นผิวปิดทําจากเหล็กผสมทนทานต่อการสวมหรือเซรามิก การปิดเป็น 100% กันอากาศและวาล์วบรรลุอายุการใช้งานยาวนาน,โดยเฉพาะอย่างยิ่งในแอปพลิเคชั่น ส่งผลให้ความน่าเชื่อถือของระบบโดยรวมเพิ่มขึ้นอย่างมาก

ผลประกอบการ

เมื่ออากาศถูกนําเข้าสู่ประตูกระบอกบน ไม้พิสตันผลักดันแผ่นสองข้างลง และวาล์วถูกปิด เมื่ออากาศถูกนําเข้าสู่ประตูกระบอกล่างไม้พิสตันผลักดันแผ่นสองแผ่นขึ้น และวาล์วเปิดสปริงคอมเพรสชั่นที่วางอยู่ระหว่างแผ่นและแหวนปริมณฑล ทําให้แผ่นปริมณฑลชนกับแหวนปริมณฑลซึ่งช่วยชดเชยการขยายความร้อนและการหดตัวของชิ้นส่วนและรับประกันการปิดกันอากาศในทุกสภาพเมื่อทํางานของวาล์ว, ดิสก์คู่หมุนเพื่อล้อมและเลืองพื้นผิวประปา เมื่อผลิตภัณฑ์ไหลผ่านวาล์ววัสดุใด ๆ ที่เข้าสู่ห้องภายในจะถูกกําจัดโดยการกระทําการไหลเวอร์เท็กซ์ดังนั้น วาล์วจะทําความสะอาดเอง สามารถให้การล้างอากาศเพิ่มเติม เพื่อให้ความสะอาดในที่ทํางานคุณลักษณะทั้งหมดนี้รับประกันอายุการใช้งานยาวนานสําหรับวาล์วและเพิ่มความน่าเชื่อถือของระบบของคุณ.

การใช้งาน

ฝุ่น, ขนาดขยะ, และผลิตภัณฑ์เมล็ดในโรงไฟฟ้าไฟฟ้าน้ําหิน, โรงงานหลอม, โรงงานเหล็กและเหล็ก, อุตสาหกรรมยาและเคมี

ปริมาตรเทคนิค

ความดันการทํางานสูงสุด: 1.0MPa

ความดันการทดสอบสูงสุด: 1.5MPa

อุณหภูมิการทํางาน: < 200 °C

ความดันการทดสอบการรั่วไหล: 1.1MPa

การติดตั้งและการใช้งาน

1ก่อนการติดตั้ง ให้แน่ใจว่า เครื่องขับเคลื่อนอากาศ ไม่มีความบกพร่อง เช่น การแตกและขอบ

2. พิสูจน์ให้แน่ใจว่าขั้วสอด, ความยาวโครงสร้าง, ความดันทํางานสูงสุดและเส้นผ่าตัดนามinalities ตามความต้องการ

3. ระหว่างการติดตั้ง ไม่อนุญาตให้ปรับสต๊อดและมังคุดที่ถูกติดตั้งเดิม ให้ตรงกลางของท่อสองลําและกว้างของวาล์วให้เป็นโคเอชชียล ให้พื้นผิวของฟลานจ์เรียบใช้แรงอย่างเท่าเทียมกัน เพื่อขัดปลอก.

4. หลังจากติดตั้งแล้ว นําอากาศเข้าจากประตูกระบอกด้านบนและด้านล่าง เพื่อดูว่าวาล์วสามารถเปิดหรือปิดได้ปกติหรือไม่

5. ตรวจสอบสวิทช์ควบคุม (ถ้ามี) เพื่อดูว่ามันถูกแนบไว้อย่างน่าเชื่อถือหรือไม่ ปารามิเตอร์ของมันสอดคล้องกับแหล่งพลังงานการเข้าและว่ามันสามารถทํางานได้ถูกต้อง ภายใต้สภาพเปิดและปิดเต็ม.

วิธีแก้ปัญหา

มิติการติดตั้ง

ส่วนและวัสดุหลัก
