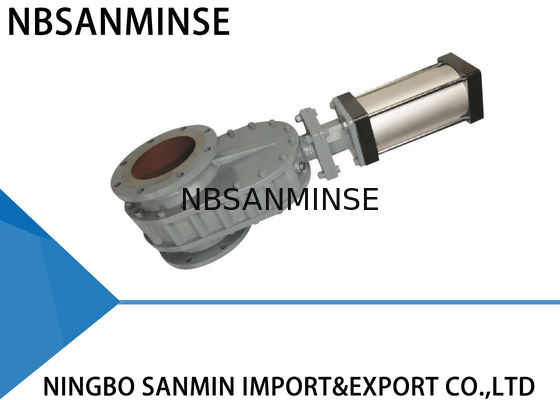

ความน่าเชื่อถือสูงแผ่นวาล์วคู่วัสดุโลหะผสม / เซรามิก DN 50 65 80

รายละเอียดสินค้า

ความน่าเชื่อถือสูงแผ่นวาล์วคู่วัสดุโลหะผสม / เซรามิก DN 50 65 80

Perfomance หลัก

วาล์วดับเบิ้ลดิสก์รุ่น WZ644-10Q ใช้การปิดผนึกสองชั้นและพื้นผิวการปิดผนึกทำจากโลหะผสมที่ทนต่อการสึกหรอหรือเซรามิก ซีลเป็นสุญญากาศ 100% และวาล์วมีอายุการใช้งานยาวนานโดยเฉพาะในการใช้งาน ดังนั้นความน่าเชื่อถือของระบบโดยรวมจะเพิ่มขึ้นอย่างมาก

ผลการดำเนินงาน

เมื่อมีการนำอากาศเข้าไปในช่องสูบส่วนบนก้านลูกสูบจะดันแผ่นดิสก์สองแผ่นลงและปิดวาล์ว เมื่ออากาศถูกส่งเข้าไปในพอร์ตกระบอกสูบที่ต่ำกว่าก้านลูกสูบจะดันแผ่นดิสก์คู่ขึ้นและเปิดวาล์ว สปริงอัดถูกวางไว้ระหว่างแผ่นดิสก์และวงแหวนซีลบังคับให้แผ่นดิสก์กับวงแหวนซีลและยังอนุญาตให้มีการเคลื่อนที่ในแนวดิ่งซึ่งช่วยชดเชยการขยายตัวทางความร้อนและการหดตัวของชิ้นส่วน เมื่อเปิดใช้งานวาล์วแผ่นดิสก์สองแผ่นจะหมุนเพื่อหมุนและขัดพื้นผิวการปิดผนึก เมื่อผลิตภัณฑ์ไหลผ่านวาล์ววัสดุใด ๆ ที่เข้าสู่ห้องด้านในจะถูกลบออกโดยการไหลของกระแสน้ำวน ดังนั้นวาล์วจึงทำความสะอาดตัวเอง สามารถทำการฟอกอากาศเพิ่มเติมเพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่สะอาด คุณสมบัติทั้งหมดเหล่านี้รับประกันการให้บริการที่ยาวนานสำหรับวาล์วและเพิ่มความน่าเชื่อถือของระบบของคุณ

การประยุกต์ใช้งาน

ผลิตภัณฑ์ฝุ่นผงและเม็ดใด ๆ ในโรงไฟฟ้าโรงถลุงเหล็กโรงถลุงเหล็กและเหล็กกล้าอุตสาหกรรมยาและเคมี

พารามิเตอร์ทางเทคนิค

แรงดันใช้งานสูงสุด: 1.0MPa

ความดันทดสอบสูงสุด: 1.5MPa

อุณหภูมิในการทำงาน: ＜200 ℃

ความดันทดสอบการรั่วไหล: 1.1MPa

การติดตั้งและการใช้งาน

1. ก่อนการติดตั้งตรวจสอบให้แน่ใจว่าตัวกระตุ้นนิวเมติกไม่มีข้อบกพร่องใด ๆ เช่นการแตกและเว้า

2. ตรวจสอบให้แน่ใจว่าหน้าแปลนร่วมความยาวโครงสร้างความดันใช้งานสูงสุดและเส้นผ่านศูนย์กลางระบุจะสอดคล้องกับความต้องการ

3. ระหว่างการติดตั้งไม่อนุญาตให้ทำการปรับสตั๊ดและน็อตที่ยึดไว้เดิม จัดตำแหน่งกึ่งกลางของท่อสองเส้นและเส้นผ่านศูนย์กลางของวาล์วให้เป็นแบบโคแอกเซียล รักษาพื้นผิวหน้าแปลนให้เรียบ ใช้แรงอย่างสม่ำเสมอเพื่อขันน็อตให้แน่น

4. หลังจากการติดตั้งแนะนำอากาศจากพอร์ตถังด้านบนและล่างเพื่อดูว่าวาล์วสามารถเปิดหรือปิดได้ตามปกติ

5. แก้มสวิตช์ควบคุม (ถ้ามีอยู่) เพื่อดูว่ามีการยึดอย่างแน่นหนาหรือไม่พารามิเตอร์ของมันนั้นสอดคล้องกับแหล่งพลังงานการเข้าถึงหรือไม่และสามารถทำงานได้อย่างถูกต้องภายใต้เงื่อนไขการเปิดเต็มรูปแบบและการปิดเต็ม

วิธีการแก้ไขปัญหา

ชิ้นส่วนและวัสดุหลัก
