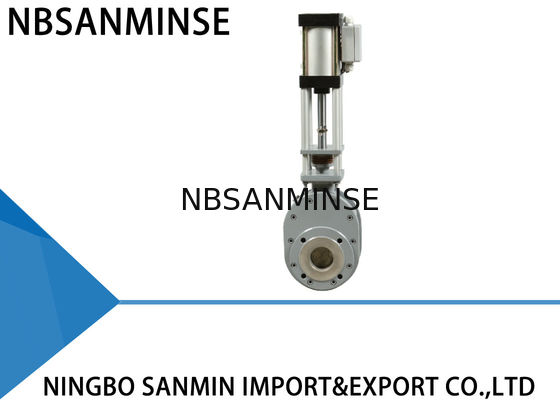

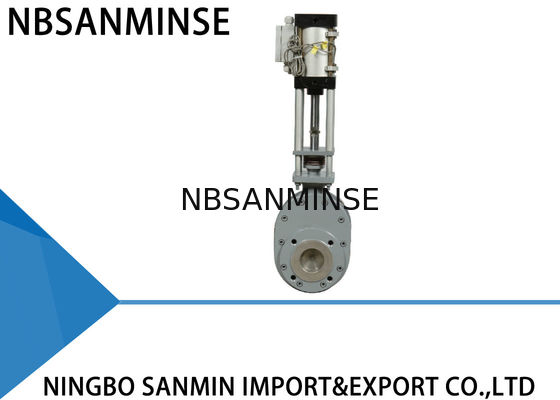

นิวเมติกป้องกันการสึกหรอแผ่นดิสก์คู่วาล์วทางเข้า / ทางออกคู่ดิสก์วาล์ววาล์วสมดุล

SMWZ644 ( 1 ) -10 ( 2 )- DNB -( 3 ) วาล์วแบบดิสก์คู่กันสึกแบบนิวเมติก (วาล์วทางเข้า / วาล์วทางออก / วาล์วปรับสมดุล) วาล์วประตูคู่

ประสิทธิภาพหลัก

วาล์วแบบดิสก์คู่รุ่น WZ644-10Q ใช้การซีลแบบดิสก์คู่ และพื้นผิวการซีลทำจากโลหะผสมทนต่อการสึกหรอหรือเซรามิก การซีลมีความแน่นหนา 100% และวาล์วมีอายุการใช้งานยาวนาน โดยเฉพาะอย่างยิ่งในการใช้งาน ดังนั้น ความน่าเชื่อถือโดยรวมของระบบจึงเพิ่มขึ้นอย่างมาก

ประสิทธิภาพการทำงาน

เมื่อมีการนำอากาศเข้าไปในพอร์ตกระบอกสูบด้านบน ก้านลูกสูบจะดันดิสก์คู่ลงและวาล์วจะปิด เมื่อมีการนำอากาศเข้าไปในพอร์ตกระบอกสูบด้านล่าง ก้านลูกสูบจะดันดิสก์คู่ขึ้นและวาล์วจะเปิด สปริงอัดถูกวางไว้ระหว่างดิสก์และวงแหวนซีล บังคับให้ดิสก์กดกับวงแหวนซีล และยังช่วยให้ดิสก์เคลื่อนที่ในแนวตั้ง ซึ่งช่วยชดเชยการขยายตัวและการหดตัวของชิ้นส่วนเนื่องจากความร้อน และรับประกันการซีลที่แน่นหนาภายใต้ทุกสภาวะ เมื่อเปิดใช้งานวาล์ว ดิสก์คู่จะหมุนเพื่อทับและขัดพื้นผิวการซีล เมื่อผลิตภัณฑ์ไหลผ่านวาล์ว วัสดุใดๆ ที่เข้าสู่ห้องด้านในจะถูกกำจัดออกด้วยการกระทำของกระแสน้ำวน ดังนั้น วาล์วจะทำความสะอาดตัวเองได้ สามารถจัดให้มีการไล่อากาศเพิ่มเติมเพื่อให้แน่ใจว่ามีการทำความสะอาดในสถานที่ ลักษณะทั้งหมดเหล่านี้รับประกันอายุการใช้งานที่ยาวนานสำหรับวาล์วและเพิ่มความน่าเชื่อถือของระบบของคุณ

การใช้งาน

ผลิตภัณฑ์ฝุ่น ผง และเม็ดใดๆ ในโรงไฟฟ้าถ่านหิน โรงถลุง โรงงานเหล็กและเหล็กกล้า อุตสาหกรรมยาและเคมี

พารามิเตอร์ทางเทคนิค

แรงดันใช้งานสูงสุด: 1.0MPa

แรงดันทดสอบสูงสุด: 1.5MPa

อุณหภูมิในการทำงาน: ＜200℃

แรงดันทดสอบการรั่วไหล: 1.1MPa

การติดตั้งและการใช้งาน

1. ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าตัวกระตุ้นแบบนิวเมติกไม่มีข้อบกพร่องใดๆ เช่น การแตกหักและเว้า

2. ตรวจสอบให้แน่ใจว่าหน้าแปลนข้อต่อ ความยาวโครงสร้าง แรงดันใช้งานสูงสุด และเส้นผ่านศูนย์กลางที่กำหนดสอดคล้องกับข้อกำหนด

3. ระหว่างการติดตั้ง ไม่อนุญาตให้ปรับสตั๊ดและน็อตที่ยึดไว้แต่เดิม จัดแนวศูนย์กลางของท่อสองเส้นและเส้นผ่านศูนย์กลางวาล์วให้อยู่ในแนวเดียวกัน รักษาพื้นผิวหน้าแปลนให้เรียบ ใช้แรงอย่างสม่ำเสมอเพื่อขันสลักเกลียวให้แน่น

4. หลังการติดตั้ง ให้อัดอากาศจากพอร์ตกระบอกสูบด้านบนและด้านล่างเพื่อดูว่าวาล์วสามารถเปิดหรือปิดได้ตามปกติหรือไม่

5. ตรวจสอบสวิตช์ควบคุม (ถ้ามี) เพื่อดูว่ามีการยึดอย่างน่าเชื่อถือหรือไม่ พารามิเตอร์สอดคล้องกับแหล่งจ่ายไฟหรือไม่ และสามารถทำงานได้อย่างถูกต้องภายใต้สภาวะเปิดเต็มที่และปิดเต็มที่หรือไม่

วิธีการแก้ไขปัญหา

ชิ้นส่วนและวัสดุหลัก
