รายละเอียดสินค้า:
|
| ความดันเล็กน้อย: | 1.0 (MPA) | พิมพ์: | วาล์วออก |
|---|---|---|---|
| อุณหภูมิ: | ≤200℃ | กดทดสอบสูงสุด: | 1.5 (MPA) |
| ดีเอ็น: | 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | ตัววาล์ว: | เหล็กหล่อ |
| เน้น: | pulse air valve,pulse jet solenoid valve |
||

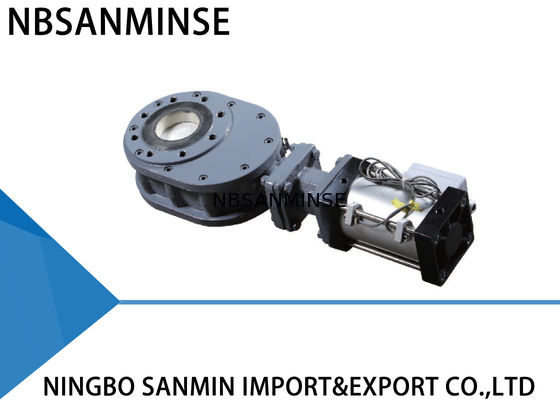

วาล์วแบบดิสก์คู่, วาล์วประตูแบบดิสก์คู่ ได้รับการรับรอง ISO9001
ประสิทธิภาพหลัก
วาล์วแบบดิสก์คู่รุ่น WZ644-10Q ใช้การซีลแบบดิสก์คู่ และพื้นผิวการซีลทำจากโลหะผสมทนต่อการสึกหรอหรือเซรามิก การซีลมีความแน่นหนา 100% และวาล์วมีอายุการใช้งานยาวนาน โดยเฉพาะอย่างยิ่งในการใช้งาน ดังนั้น ความน่าเชื่อถือของระบบโดยรวมจึงเพิ่มขึ้นอย่างมาก
ประสิทธิภาพการทำงาน
เมื่อมีการนำอากาศเข้าไปในพอร์ตกระบอกสูบด้านบน ก้านลูกสูบจะดันดิสก์คู่ลงและวาล์วจะปิด เมื่อมีการนำอากาศเข้าไปในพอร์ตกระบอกสูบด้านล่าง ก้านลูกสูบจะดันดิสก์คู่ขึ้นและวาล์วจะเปิด สปริงอัดถูกวางไว้ระหว่างดิสก์และวงแหวนซีล บังคับให้ดิสก์กดกับวงแหวนซีล และยังช่วยให้ดิสก์เคลื่อนที่ในแนวตั้ง ซึ่งช่วยชดเชยการขยายตัวและการหดตัวทางความร้อนของชิ้นส่วน และรับประกันการซีลที่แน่นหนาภายใต้ทุกสภาวะ เมื่อเปิดใช้งานวาล์ว ดิสก์คู่จะหมุนเพื่อทับและขัดพื้นผิวการซีล เมื่อผลิตภัณฑ์ไหลผ่านวาล์ว วัสดุใดๆ ที่เข้าสู่ห้องด้านในจะถูกกำจัดออกด้วยการกระทำของกระแสน้ำวน ดังนั้น วาล์วจะทำความสะอาดตัวเองได้ สามารถให้การล้างอากาศเพิ่มเติมเพื่อให้แน่ใจว่ามีการทำความสะอาดในสถานที่ ประสิทธิภาพเหล่านี้ทั้งหมดรับประกันอายุการใช้งานที่ยาวนานสำหรับวาล์วและเพิ่มความน่าเชื่อถือของระบบของคุณ
การใช้งาน
ผลิตภัณฑ์ฝุ่น ผง และเม็ดใดๆ ในโรงไฟฟ้าถ่านหิน โรงถลุง โรงงานเหล็กและเหล็กกล้า อุตสาหกรรมยาและเคมี
พารามิเตอร์ทางเทคนิค
แรงดันใช้งานสูงสุด: 1.0MPa
แรงดันทดสอบสูงสุด: 1.5MPa
อุณหภูมิในการทำงาน: ＜200℃
แรงดันทดสอบการรั่วไหล: 1.1MPa
การติดตั้งและการใช้งาน
1. ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าตัวกระตุ้นนิวเมติกไม่มีข้อบกพร่องใดๆ เช่น การแตกหักและเว้า
2. ตรวจสอบให้แน่ใจว่าหน้าแปลนข้อต่อ ความยาวโครงสร้าง แรงดันใช้งานสูงสุด และเส้นผ่านศูนย์กลางที่กำหนดสอดคล้องกับข้อกำหนด
3. ระหว่างการติดตั้ง ไม่อนุญาตให้ปรับสลักเกลียวและน็อตที่ยึดไว้แต่แรก จัดแนวศูนย์กลางของท่อสองเส้นและเส้นผ่านศูนย์กลางวาล์วให้อยู่ในแนวแกนร่วมกัน รักษาพื้นผิวหน้าแปลนให้เรียบ ใช้แรงอย่างสม่ำเสมอเพื่อขันสลักเกลียวให้แน่น
4. หลังการติดตั้ง ให้อัดอากาศจากพอร์ตกระบอกสูบด้านบนและด้านล่างเพื่อดูว่าวาล์วสามารถเปิดหรือปิดได้ตามปกติหรือไม่
5. ตรวจสอบสวิตช์ควบคุม (ถ้ามี) เพื่อดูว่ามีการยึดอย่างน่าเชื่อถือหรือไม่ พารามิเตอร์ของสวิตช์สอดคล้องกับแหล่งจ่ายไฟหรือไม่ และสามารถทำงานได้อย่างถูกต้องภายใต้สภาวะเปิดเต็มที่และปิดเต็มที่หรือไม่
วิธีการแก้ไขปัญหา
| ปัญหา | สาเหตุ | วิธีการแก้ไขปัญหา |
| การรั่วไหลในพื้นผิวการซีล | สิ่งสกปรกระหว่างดิสก์และพื้นผิวการซีล | เอาสิ่งสกปรกออก |
| ความเสียหายต่อคู่แหวนซีล | ซ่อมแซมหรือเปลี่ยน | |
| การรั่วไหลในข้อต่อหน้าแปลน | สลักเกลียวถูกขันไม่สม่ำเสมอ | ขันสลักเกลียวให้สม่ำเสมอ |
| ความเสียหายต่อพื้นผิวหน้าแปลน | ซ่อมแซมพื้นผิวหน้าแปลน | |
| ความเสียหายต่อตัวเว้นวรรค | เปลี่ยนตัวเว้นวรรค | |
| วาล์วไม่สามารถเปิดหรือปิดได้อย่างถูกต้อง | การสะสมของฝุ่น | เอาฝุ่นออกเป็นประจำ |
| แรงดันอากาศไม่เพียงพอ การรั่วไหลรุนแรง | ซ่อมแซมท่อจ่ายอากาศ | |
| ส่วนประกอบนิวเมติกเสื่อมสภาพและสูญเสียประสิทธิภาพ | เปลี่ยนส่วนประกอบที่เสียหาย | |
| การรั่วไหลของกล่องบรรจุ | การบรรจุเสื่อมสภาพและสึกหรออย่างรุนแรง | เปลี่ยนการบรรจุ |
ขนาดการติดตั้ง, แบบร่าง
| รุ่น (A series) | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
ชิ้นส่วนหลักและวัสดุ
| รายการ | ชื่อ | วัสดุ | รายการ | ชื่อ | วัสดุ |
| 1 | ตัววาล์ว | เหล็กดัด | 5 | ข้อต่อ T | เหล็กหล่อ |
| 2 | ตัววาล์วด้านข้าง | เหล็กดัด | 6 | ฝาท้าย | เหล็ก 45# |
| 3 | วงแหวนซีล | เหล็กกล้าคาร์บอน + โลหะผสมพิเศษ | 7 | คอเชื่อมต่อ | เหล็กหล่อ Hodular |
| 4 | ดิสก์ | เหล็กกล้าคาร์บอน + โลหะผสมพิเศษ | 8 | ตัวกระตุ้นนิวเมติกอลูมิเนียม | กระบอกสูบอลูมิเนียม |
