รายละเอียดสินค้า:
|
| ความดัน: | 0 . 0 . 3 ~ 0 . 3 ~ 0 . 6 MPa 6 เมกะปาสคาล | อุณหภูมิ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| ความชื้นสัมพัทธ์: | ≤ 85 % | ปานกลาง: | อากาศบริสุทธิ์ |
| แรงดันไฟฟ้า: | AC220V / DC24V / AC110V / AC24V | เส้นผ่านศูนย์กลาง: | 3/4 ", 1" |
| ร่างกาย: | กะบังลม | กะบังลม: | ไดอะแฟรมเดี่ยว |
| เน้น: | pulse air valve,pulse jet solenoid valve |
||

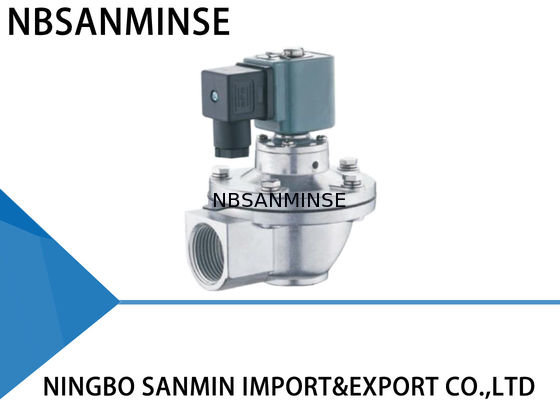

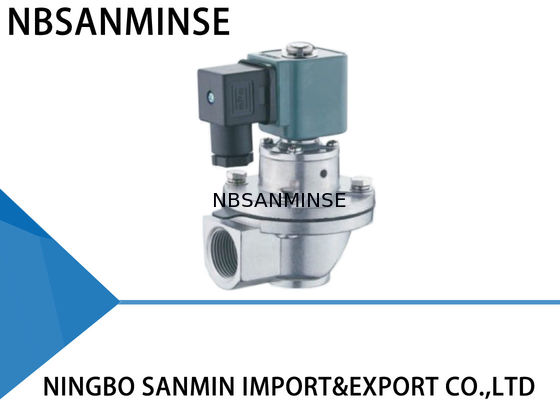

วาล์วพัลส์ลมแบบมุมฉาก, วาล์วพัลส์แม่เหล็กไฟฟ้า รุ่น QD-Z-20 / 25 SBFEC
วาล์วพัลส์ประกอบด้วยหัวนำ, ไดอะแฟรม และตัววาล์วอะลูมิเนียม พื้นที่โพรงด้านหลังของไดอะแฟรมมีขนาดใหญ่กว่าด้านหน้า ไดอะแฟรมจะอยู่ในตำแหน่งปิดเนื่องจากแรงดันสูง
สัญญาณพัลส์หายไป สปริงของอาร์มาเจอร์จะทำงานทันทีเพื่อคืนแกนเคลื่อนที่เพื่อปิดรูสมดุล แรงดันแก๊สในโพรงด้านหลังของไดอะแฟรมและสปริงทำงานร่วมกันเพื่อปิดทางเดิน วาล์วจะหยุดการทำความสะอาด
รูหน่วงในไดอะแฟรมทำหน้าที่หน่วงการไหลของอากาศเมื่อแกนเคลื่อนที่ของอาร์มาเจอร์ยกขึ้นเพื่อปรับสมดุล และส่งอากาศไปยังโพรงด้านหลังทันทีที่รูสมดุลปิดเพื่อปิดทางเดินและหยุดการทำความสะอาด
ความล้มเหลวทั่วไปและการแก้ไขปัญหา
ระหว่างการติดตั้งและทดสอบการใช้งาน
ปรากฏการณ์ความล้มเหลว
1. วาล์วทั้งหมดไม่สามารถเปิดได้ แต่ส่วนนำทำงาน
2. วาล์วบางตัวไม่ทำงาน แต่ตัวอื่น ๆ ทำงานปกติ
3. วาล์วทั้งหมดไม่สามารถปิดได้ มีการรั่วซึม ไม่สามารถสร้างโดมแก๊สได้
4. วาล์วบางตัวไม่สามารถปิดได้ มีการรั่วซึม
5. วาล์วปิดช้า
1. มีสิ่งสกปรกหรือเศษเล็ก ๆ ติดอยู่บนเมมเบรน ส่วนนำเสียหาย แกนเหล็กเคลื่อนที่ถูกปิดกั้น
1. ตรวจสอบแรงดันโดมแก๊สว่าต่ำเกินไปหรือไม่
2. ตรวจสอบการเชื่อมต่อคอยล์วาล์วและคอยล์
3 (1). วาล์ว Y วาล์วบางตัวสำหรับโดมแก๊สเดียวกันมีการรั่วซึม ทำให้เกิดการรั่วซึมสำหรับวาล์วทั้งหมด
3 (2). วาล์ว Z ช่องรับเข้าและปากเป่าของวาล์วติดตั้งกลับด้าน
4. มีสิ่งสกปรกหรือเศษเล็ก ๆ ติดอยู่บนเมมเบรน ทำให้แกนเหล็กเคลื่อนที่ถูกปิดกั้น
5. รูเมมเบรนถูกปิดกั้น
1. ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น
1. ตรวจสอบการรั่วซึม
2. เปลี่ยนอุปกรณ์เสริม
3 (1). ตรวจสอบการรั่วซึม
3 (2). ติดตั้งใหม่
4. ทำความสะอาดเมมเบรนและตรวจสอบว่าเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ
5. ทำความสะอาดรูเมมเบรน
ระหว่างช่วงการใช้งาน
ปรากฏการณ์ความล้มเหลว
1. วาล์วบางตัวรั่วซึม เมมเบรนปิดไม่สนิท และวาล์วยังคงเปิดอยู่เล็กน้อย
2. คอยล์ร้อนและไหม้
3. มีแรงดันไฟฟ้า แต่ไม่สามารถทำงานได้
4. อุณหภูมิแวดล้อมต่ำกว่า -20°C วาล์วรั่วและไม่สามารถเปิดได้
สาเหตุที่เป็นไปได้
1. มีสิ่งสกปรกหรือเศษเล็ก ๆ ติดอยู่บนเมมเบรน ส่วนนำเสียหาย แกนเหล็กเคลื่อนที่ถูกปิดกั้น
2. เปิดนานเกินไป
3. เมมเบรนเสียหายและรูถูกปิดกั้น
4. อุณหภูมิแวดล้อมต่ำเกินไปและมีน้ำแข็งในวาล์ว
การแก้ไขปัญหา
1. ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น
2. ตรวจสอบสภาพการทำงานของระบบควบคุม
3. เปลี่ยนอุปกรณ์เสริมให้ทันเวลา
4. ให้ความสนใจกับการเป็นฉนวนและรักษาอุณหภูมิที่เหมาะสม
โครงสร้างวัสดุ
ตัววาล์ว
| ADC12 die cast | อาร์มาเจอร์ |
| สแตนเลส 430FR | ไดอะแฟรม |
| ไนไตรล์ หรือ ไวตัน | สปริง |
| สแตนเลส 321 | ตัวยึด |
| สแตนเลส 302 | ต้องเลือกใช้เมมเบรนคุณภาพดีสำหรับวาล์วทุกตัว โดยตรวจสอบแต่ละส่วนในแต่ละขั้นตอนการผลิต และนำเข้าสู่สายการประกอบตามขั้นตอนทั้งหมด วาล์วที่ผลิตเสร็จสมบูรณ์ทุกตัวจะต้องผ่านการทดสอบการเป่าด้วยไฟฟ้า |
พารามิเตอร์ทางเทคนิค
มุมฉาก
| ฝัง | อินไลน์ | ปลั๊ก | แรงดันออกแบบ | |
| 0.3~0.8MPa | 0.2~1.0MPa | 0.3~0.8MPa | 0.2~1.0MPa | แรงดันใช้งาน |
| 0.3~0.6MPa | 0.2~0.6MPa | อุณหภูมิแวดล้อม | 0.2~0.6MPa | อุณหภูมิแวดล้อม |
| -25~60°C ปรับแต่งสำหรับอุณหภูมิต่ำหรือสูงกว่า | ความชื้นสัมพัทธ์ | |||
| ≤85% | ตัวกลางทำงาน | |||
| อากาศสะอาด | แรงดันไฟฟ้า | |||
| AC220V/DC24V/AC110V/AC24V ปรับแต่งได้ | ระดับการป้องกัน | |||
| IP65 | อายุการใช้งานไดอะแฟรม | |||
| มากกว่าหนึ่งล้านรอบ | Cv/Kv | |||
| โทรสอบถามรายละเอียด | Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? | |||
A: ใช่
แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน เกจวัดแรงดันฯลฯQ: คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตชิ้นส่วนสแตนเลส,
ทองเหลือง, อะลูมิเนียม ได้หลายชนิดเช่น วาล์วแรงดันสูง / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ / วาล์วลม / กระบอกลม / วาล์วไฮดรอลิก / ผลิตภัณฑ์สะสมแรงดันไฮดรอลิก และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?
A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเชี่ยวชาญในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่? A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นQ: มีการรับประกันหรือไม่?A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปีQ: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร? A:เกลียว G เป็นเกลียวตรงทรงกระบอกและไม่สามารถซีลได้เอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การซีลจะเกิดขึ้นจากการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีลเกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือQ: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?A: 1MPa=10bar≈145psi≈10kgQ: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์วาล์วโซลินอยด์ไหม้?A: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อมร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดสำคัญ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
ส่วนประกอบควบคุม ซีล
ฟลูออโรรับเบอร์, PTFE
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน
การหล่อลื่น จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ)
จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ)
การบำบัดแหล่งจ่ายอากาศ
เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ
การทำให้แห้งด้วยจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + การดูดซับ), การให้ความร้อน
ส่วนประกอบโลหะเว้นช่องว่างสำหรับการขยายตัว เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น
ส่วนประกอบควบคุม คอยล์เกรดทนความร้อนสูง, การระบายความร้อน, การใช้พลังงานต่ำ
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นเมื่อเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับหิมะและลม, ห่อด้วยวัสดุฉนวนความร้อน | ||
