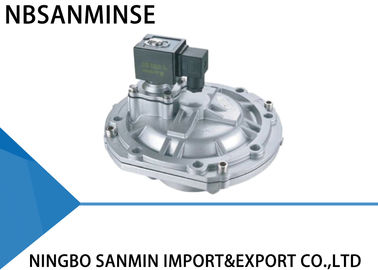

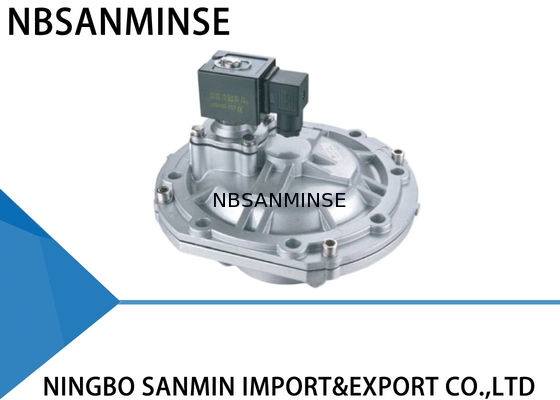

QA-Y- 76S นิวเมติกพัลส์วาล์ว ขนาดใหญ่ ชนิดจมอยู่ใต้น้ำ วาล์วกันฝุ่น ประเภท Asco

QA-Y- 76S วาล์วพัลส์ลมเทียบเท่า Asco Pulse Valve ขนาดพอร์ต 3 นิ้ว

การใช้งาน

โซลินอยด์วาล์ว (หรือที่เรียกว่าไดอะแฟรมวาล์ว) เป็นสวิตช์สำหรับลมอัดในระบบเป่าฝุ่นของถุงกรองแบบพัลส์ ควบคุมโดยสัญญาณเอาต์พุตของอุปกรณ์ควบคุมพัลส์เจ็ต ทำให้ฝุ่นถูกเป่าไปยังถุงกรองทีละถุง เพื่อรักษาระดับความต้านทานของถุงกรองให้อยู่ในช่วงที่กำหนด และรับประกันประสิทธิภาพการทำงานและการเก็บฝุ่นของถุงกรอง

วาล์วพัลส์โซลินอยด์แบบ Y เป็นส่วนประกอบสำหรับโอกาสการทำงานที่ติดตั้งวาล์วแบบฝังตัว ติดตั้งโดยตรงในถุงแก๊ส มีลักษณะการไหลที่ดีขึ้น เมื่อแรงดันสูญเสียลดลง จะเหมาะสำหรับโอกาสการทำงานของแหล่งแก๊สแรงดันต่ำ

หลักการทำงาน

โซลินอยด์พัลส์ไดอะแฟรมวาล์วประกอบด้วยห้องแก๊สสองห้อง เมื่อลมอัดเชื่อมต่อเข้ามา จะเข้าสู่ห้องแก๊สด้านหลังผ่านรูเล็กๆ แรงดันในห้องแก๊สด้านหลังจะดันไดอะแฟรมไปปิดทางออกของวาล์ว และโซลินอยด์วาล์วจะอยู่ในสถานะปิด

เมื่อโซลินอยด์พัลส์วาล์วกลับสู่ตำแหน่งเดิม

ช่องระบายอากาศของห้องแก๊สด้านหลังจะปิด และแรงดันในห้องแก๊สด้านหลังจะเพิ่มขึ้น ซึ่งจะดันไดอะแฟรมให้ปิดอีกครั้ง

สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ตจะเคลื่อนที่แกนของโซลินอยด์พัลส์วาล์ว ช่องระบายอากาศของห้องแก๊สด้านหลังจะเปิด และห้องแก๊สด้านหลังจะสูญเสียแรงดันอย่างรวดเร็ว ดังนั้นไดอะแฟรมจะเคลื่อนที่กลับ และลมอัดจะไหลผ่านทางออกของวาล์ว โซลินอยด์พัลส์วาล์วจะอยู่ในสถานะเปิด

พัลส์วาล์วประกอบด้วยหัวนำร่อง ไดอะแฟรม และตัววาล์วอะลูมิเนียม พื้นที่โพรงด้านหลังของไดอะแฟรมมีขนาดใหญ่กว่าด้านหน้า ไดอะแฟรมจะอยู่ในตำแหน่งปิดเนื่องจากแรงดันสูง
ตัวควบคุมพัลส์ไฟฟ้าส่งสัญญาณอินพุตเพื่อให้แกนโซลินอยด์ดึงแถบเคลื่อนที่ เปิดรูสมดุลเพื่อปล่อยแก๊สแรงดันในโพรงด้านหลังของไดอะแฟรมอย่างรวดเร็ว แก๊สแรงดันในโพรงด้านหน้าจะดันไดอะแฟรมเพื่อเปิดทางเดิน และวาล์วจะเริ่มทำความสะอาด
สัญญาณพัลส์หายไป และสปริงของแกนจะทำงานทันทีเพื่อคืนแถบเคลื่อนที่เพื่อปิดรูสมดุล แก๊สแรงดันในโพรงด้านหลังของไดอะแฟรมและสปริงทำงานร่วมกันเพื่อปิดทางเดิน และวาล์วจะหยุดทำความสะอาด
รูหน่วงในไดอะแฟรมทำหน้าที่หน่วงการไหลของอากาศเมื่อแถบเคลื่อนที่ของแกนถูกยกขึ้นเพื่อสมดุล และส่งอากาศไปยังโพรงด้านหลังทันทีที่รูสมดุลปิดเพื่อปิดทางเดินและหยุดทำความสะอาด

อุณหภูมิแวดล้อม: -25~60°C ปรับแต่งสำหรับอุณหภูมิต่ำกว่าหรือสูงกว่า

ความชื้นสัมพัทธ์: ≤85%

ตัวกลางทำงาน: อากาศสะอาด

แรงดันไฟฟ้า: AC220V/DC24V/AC110V/AC24V ปรับแต่งได้

ระดับการป้องกัน: IP65

อายุการใช้งานไดอะแฟรม: มากกว่าหนึ่งล้านรอบ

Cv/Kv: โทรสอบถามรายละเอียด

ทำไมต้องเลือกเรา

1: รูปแบบที่หลากหลายสำหรับแต่ละผลิตภัณฑ์และผลิตภัณฑ์นิวแมติกส์แบบครบวงจร
2: สต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
3: คุณภาพสูงพร้อมราคาที่แข่งขันได้
4: รับคำสั่งซื้อตัวอย่างและคำสั่งซื้อปริมาณน้อย

ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?

ตอบ: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055

ถาม: ขอบเขตธุรกิจของคุณคืออะไร?

ตอบ: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, อุปกรณ์บำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมันเกจวัดแรงดันฯลฯถาม: คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?

ตอบ: เราสามารถผลิตสแตนเลสได้หลายชนิดทองเหลือง, อลูมิเนียมการแปรรูปวัสดุ

เช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / วาล์วน้ำ/วาล์วลม/กระบอกลม /วาล์วไฮดรอลิก/ถังเก็บไฮดรอลิกผลิตภัณฑ์และอื่นๆถาม: สามารถผลิตสินค้าด้วยโลโก้และแบรนด์ของเราได้หรือไม่?ตอบ: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้ถาม: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?ตอบ: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นถาม: มีการรับประกันหรือไม่?

ตอบ: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี

ถาม: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?

ตอบ:

เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้เอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นเกลียวทรงกรวย เกลียวในและเกลียวในจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล

ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน ถาม: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?

ตอบ: 1MPa=10bar≈145psi≈10kg

ถาม: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?

ตอบ: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง, การสลับบ่อย, หัวนำร่องเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง, สภาพแวดล้อม

ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ

ถาม: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?

จุดเน้น

มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง

มาตรการรับมือสภาพแวดล้อมเย็นจัดซีล ฟลูออโรรับเบอร์, PTFE

ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน การหล่อลื่น
