รายละเอียดสินค้า:
|
| ความดัน: | 0 . 0 . 3 ~ 0 . 3 ~ 0 . 6 MPa 6 เมกะปาสคาล | อุณหภูมิ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| ความชื้นสัมพัทธ์: | ≤ 85 % | ปานกลาง: | อากาศบริสุทธิ์ |
| แรงดันไฟฟ้า: | AC220V / DC24V / AC110V / AC24V | กะบังลม: | ไดอะแฟรมคู่ |
| เส้นผ่าศูนย์กลาง: | G 3/4 " G 1" G 1 1/2 " G 2 " G2 1/2 " | เกราะ: | เหล็กกล้าไร้สนิม 430FR |
| เน้น: | electromagnetic pulse valve,pulse air valve |
||

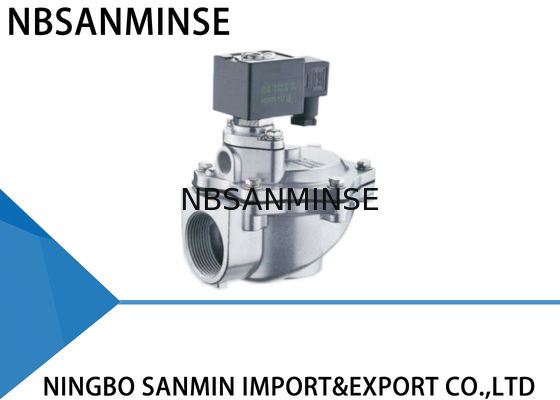

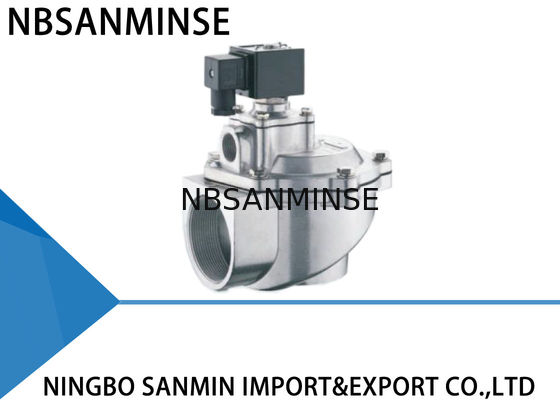

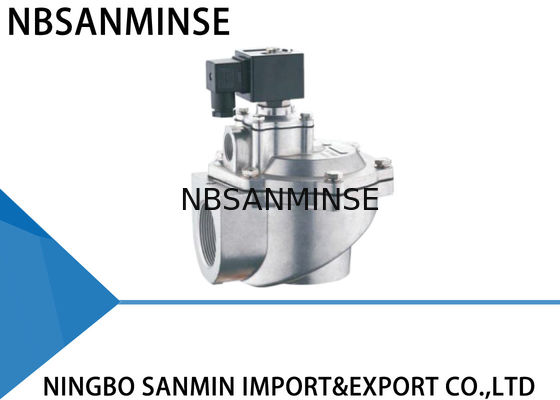

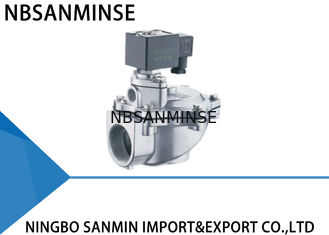

SANMIN QA-40S 50S 60S AC 220 โวลต์นิวเมติกวาล์วพัลส์ 0.3-0.6Mpa ASCO ประเภทฝุ่นโซลินอยด์วาล์ววาล์ว baghouse
การใช้งาน
วาล์วแม่เหล็กไฟฟ้า (เรียกอีกอย่างว่าไดอะแฟรมวาล์ว) เป็น "สวิตช์" สำหรับลมอัดในระบบเป่าทำความสะอาดฝุ่นของตัวกรองถุงพัลส์ควบคุมโดยสัญญาณเอาท์พุตของอุปกรณ์ควบคุมพัลส์เจ็ต ทำให้ฝุ่นสะอาดไปยังถุงกรองเซลล์ต่อเซลล์เพื่อรักษาความต้านทานของแบ็กเฮาส์ให้อยู่ในช่วงที่กำหนด และรับประกันฟังก์ชันการประมวลผลและประสิทธิภาพการเก็บฝุ่นของแบ็กเฮาส์
วาล์วพัลส์แม่เหล็กไฟฟ้าชนิด Z เป็นวาล์วมุมฉากที่มีมุม 90 องศาระหว่างทางเข้าและทางออก ซึ่งเหมาะสำหรับการเชื่อมต่อการติดตั้งระหว่างโดมก๊าซและท่อเป่าแบบ Baghouse ช่วยให้อากาศไหลเวียนได้ดีและพัลส์ที่สะอาดฝุ่นเป็นไปตามข้อกำหนด .
หลักการทำงาน
วาล์วไดอะแฟรมพัลส์แม่เหล็กไฟฟ้าประกอบด้วยเซลล์ก๊าซสองเซลล์เมื่อมีการเชื่อมต่ออากาศอัด อากาศจะเข้าสู่เซลล์ถุงด้านหลังผ่านช่องเปิด ความดันในเซลล์ก๊าซด้านหลังจะดันไดอะแฟรมกับทางออกของวาล์ว และวาล์วแม่เหล็กไฟฟ้าจะอยู่ในสภาพ "ปิด"
เมื่อวาล์วพัลส์แม่เหล็กไฟฟ้ากลับสู่ตำแหน่งเดิม
การระบายออกของอากาศของเซลล์ก๊าซส่วนหลังจะปิดลงและความดันในเซลล์ของเซลล์ก๊าซส่วนหลังเพิ่มขึ้น ซึ่งดันไดอะแฟรมให้ชิดอีกครั้ง
สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ตจะเคลื่อนกระดองของวาล์วพัลส์แม่เหล็กไฟฟ้าการระบายอากาศของเซลล์ก๊าซด้านหลังเปิดออกและเซลล์ก๊าซของถุงด้านหลังสูญเสียแรงดันอย่างรวดเร็ว ดังนั้นไดอะแฟรมจึงเคลื่อนกลับและอากาศอัดจะเป่าผ่านช่องทางออกของวาล์ววาล์วพัลส์แม่เหล็กไฟฟ้าเข้าสู่สภาวะ "เปิด"
หลักการทำงาน
วาล์วไดอะแฟรมพัลส์แม่เหล็กไฟฟ้าประกอบด้วยเซลล์ก๊าซสองเซลล์เมื่อมีการเชื่อมต่ออากาศอัด อากาศจะเข้าสู่เซลล์ถุงด้านหลังผ่านช่องเปิด ความดันในเซลล์ก๊าซด้านหลังจะดันไดอะแฟรมกับทางออกของวาล์ว และวาล์วแม่เหล็กไฟฟ้าจะอยู่ในสภาพ "ปิด"
เมื่อวาล์วพัลส์แม่เหล็กไฟฟ้ากลับสู่ตำแหน่งเดิม
การระบายออกของอากาศของเซลล์ก๊าซส่วนหลังจะปิดลงและความดันในเซลล์ของเซลล์ก๊าซส่วนหลังเพิ่มขึ้น ซึ่งดันไดอะแฟรมให้ชิดอีกครั้ง
สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ตจะเคลื่อนกระดองของวาล์วพัลส์แม่เหล็กไฟฟ้าการระบายอากาศของเซลล์ก๊าซด้านหลังเปิดออกและเซลล์ก๊าซของถุงด้านหลังสูญเสียแรงดันอย่างรวดเร็ว ดังนั้นไดอะแฟรมจึงเคลื่อนกลับและอากาศอัดจะเป่าผ่านช่องทางออกของวาล์ววาล์วพัลส์แม่เหล็กไฟฟ้าเข้าสู่สภาวะ "เปิด"
วัสดุก่อสร้าง
| ร่างกาย | ADC12 หล่อขึ้นรูป |
| กระดอง | เหล็กกล้าไร้สนิม 430FR |
| กะบังลม | ไนไตรล์หรือไวตัน |
| ฤดูใบไม้ผลิ | เหล็กกล้าไร้สนิม 321 |
| รัด | เหล็กกล้าไร้สนิม 302 |
