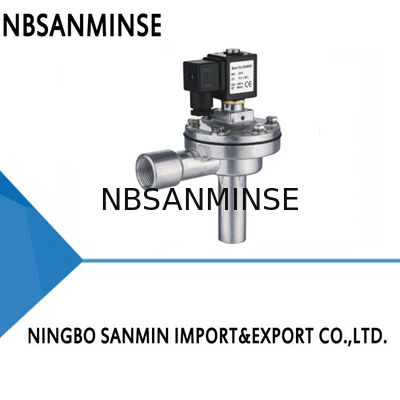

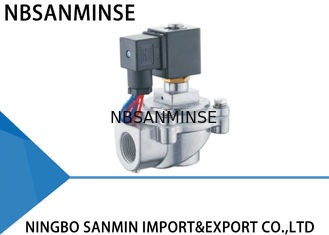

SANMIN QA-Z-20J / 25J นิวเมติกพัลส์วาล์วโซลินอยด์วาล์วป้องกันฝุ่นแรงดันต่ำประเภท ASCO

SANMIN QA-Z-20J / 25J นิวเมติกพัลส์วาล์วโซลินอยด์วาล์วป้องกันฝุ่นแรงดันต่ำประเภท ASCO

การใช้งาน

วาล์วแม่เหล็กไฟฟ้า (เรียกอีกอย่างว่าไดอะแฟรมวาล์ว) เป็น "สวิตช์" สำหรับลมอัดในระบบเป่าทำความสะอาดฝุ่นของตัวกรองถุงพัลส์ควบคุมโดยสัญญาณเอาท์พุตของอุปกรณ์ควบคุมพัลส์เจ็ต ทำให้ฝุ่นสะอาดไปยังถุงกรองเซลล์ต่อเซลล์เพื่อรักษาความต้านทานของแบ็กเฮาส์ให้อยู่ในช่วงที่กำหนด และรับประกันฟังก์ชันการประมวลผลและประสิทธิภาพการเก็บฝุ่นของแบ็กเฮาส์

วาล์วพัลส์แม่เหล็กไฟฟ้าชนิด Z เป็นวาล์วมุมฉากที่มีมุม 90 องศาระหว่างทางเข้าและทางออก ซึ่งเหมาะสำหรับการเชื่อมต่อการติดตั้งระหว่างโดมก๊าซและท่อเป่าแบบ Baghouse ช่วยให้อากาศไหลเวียนได้ดีและพัลส์ที่สะอาดฝุ่นเป็นไปตามข้อกำหนด .

หลักการทำงาน

วาล์วไดอะแฟรมพัลส์แม่เหล็กไฟฟ้าประกอบด้วยเซลล์ก๊าซสองเซลล์เมื่อมีการเชื่อมต่ออากาศอัด อากาศจะเข้าสู่เซลล์ถุงด้านหลังผ่านช่องเปิด ความดันในเซลล์ก๊าซด้านหลังจะดันไดอะแฟรมกับทางออกของวาล์ว และวาล์วแม่เหล็กไฟฟ้าจะอยู่ในสภาพ "ปิด"

เมื่อวาล์วพัลส์แม่เหล็กไฟฟ้ากลับสู่ตำแหน่งเดิม

การระบายออกของอากาศของเซลล์ก๊าซส่วนหลังจะปิดลงและความดันในเซลล์ของเซลล์ก๊าซส่วนหลังเพิ่มขึ้น ซึ่งดันไดอะแฟรมให้ชิดอีกครั้ง

สัญญาณไฟฟ้าจากอุปกรณ์ควบคุมพัลส์เจ็ตจะเคลื่อนกระดองของวาล์วพัลส์แม่เหล็กไฟฟ้าการระบายอากาศของเซลล์ก๊าซด้านหลังเปิดออกและเซลล์ก๊าซของถุงด้านหลังสูญเสียแรงดันอย่างรวดเร็ว ดังนั้นไดอะแฟรมจึงเคลื่อนกลับและอากาศอัดจะเป่าผ่านช่องทางออกของวาล์ววาล์วพัลส์แม่เหล็กไฟฟ้าเข้าสู่สภาวะ "เปิด"

วัสดุก่อสร้าง

พารามิเตอร์ทางเทคนิค
