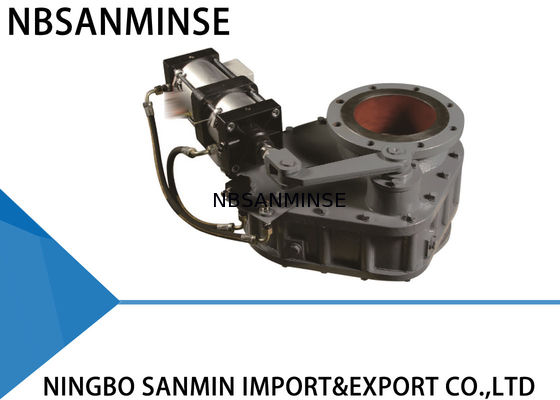

โรงงานซิเมนต์ / สถานีไฟฟ้าดิสก์แผ่นคู่ทนการสึกหรอดีเยี่ยม

จำนวนสั่งซื้อขั้นต่ำ : 20 ราคา : Negotiation
รายละเอียดการบรรจุ : ถุงพลาสติก, กล่อง, กล่อง, พาเลทหรือตามคำแนะนำของลูกค้า เวลาการส่งมอบ : เจรจาต่อรอง
เงื่อนไขการชำระเงิน : L/c, T/T ตะวันตกสหภาพ สามารถในการผลิต : เจรจาต่อรอง
สถานที่กำเนิด: หนิงโป ชื่อแบรนด์: NBSANMINSE
ได้รับการรับรอง: SIO9001 หมายเลขรุ่น: SMDF-E

ข้อมูลรายละเอียด

ความดันปกติ: 1.0 (MPa) ชนิด: ปล่อยให้
อุณหภูมิ: ≤200℃ กดทดสอบสูงสุด: 1.5 (MPa)
DN: 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 ตัววาล์ว: เหล็กหล่อ
แสงสูง:

electromagnetic pulse valve

,

pulse air valve

รายละเอียดสินค้า

โรงงานซิเมนต์ / สถานีไฟฟ้าดิสก์แผ่นคู่ทนการสึกหรอดีเยี่ยม


ข้อมูลการผลิต

วาวล์ดิสก์หมุนใช้โครงสร้างคู่แรงเสียดทานเซรามิกหรือโลหะหนักซึ่งทำให้การขัดและความแน่นดีขึ้น มันแค่ต้องการโหลดเริ่มต้นเล็ก ๆ เพราะโครงสร้างที่เป็นเอกลักษณ์ นอกจากนี้เถ้าถ่านแทบจะไม่สะสมในตัววาล์วเนื่องจากเหตุผลเดียวกัน คุณสมบัติทั้งหมดเหล่านี้ทำให้วาล์วดิสก์หมุนได้ทนทาน

หลักการทำงาน

แอ๊คทูเอเตอร์จะเลื่อนแขนและก้านไปหนึ่งในสี่ของทุกไตรมาสเพื่อขับแผ่นดิสก์ พื้นผิวการปิดผนึกทั้งหมดของแผ่นดิสก์สัมผัสกับเบาะนั่งหรือแผ่นรองอย่างต่อเนื่องผ่านแรงที่กระทำโดยสปริงขด สปริงเหล่านี้ช่วยให้แผ่นดิสก์เคลื่อนที่ในแนวตั้ง สิ่งนี้ชดเชยการขยายตัวทางความร้อนและการหดตัวของส่วนประกอบของวาล์วนอกจากนี้ยังเอาชนะผลกระทบของแรงดันหลังที่ได้รับการออกแบบและระหว่างพื้นผิวการปิดผนึก ความแตกต่างของแผ่นดิสก์สัมผัสกับแรงเสียดทานของที่นั่งทำให้แผ่นดิสก์หมุนบนที่นั่งตามวัฏจักรของวาล์วจึงตัดและเช็ดวัสดุกระบวนการที่อาจสะสมอยู่ คุณสมบัติทั้งหมดเหล่านี้ทำให้วาล์วดิสก์หมุนได้ทนทาน มันจะให้การสนับสนุนที่เชื่อถือได้สำหรับระบบของคุณ

การประยุกต์ใช้งาน

. สามารถใช้วาล์วจานหมุนในระบบลำเลียงเถ้าในโรงไฟฟ้าพลังความร้อน นอกจากนี้ยังสามารถนำไปใช้ในเหมือง, โรงงานปูนซีเมนต์, งานปูน, โรงงานโลหะ, โรงงานเคมีและสาขาอื่น ๆ ที่จำเป็นในการถ่ายทอดเถ้ากัดกร่อนหรือขัด

พารามิเตอร์ทางเทคนิค

. แรงดันใช้งานสูงสุด: 1.0 MPA

. ความดันทดสอบสูงสุด: 1.5 MPA

. อุณหภูมิในการทำงาน: ≤ 200 ℃

. ความดันทดสอบการรั่วไหล: 1.1 MPA

การติดตั้ง

1. ก่อนการติดตั้งโปรดอ่านคู่มือนี้อย่างละเอียดและตรวจสอบสภาพของตัวกระตุ้นนิวเมติก

2. ตรวจสอบให้แน่ใจว่าขนาดของหน้าแปลนความดันใช้งานสูงสุดและเส้นผ่านศูนย์กลางภายในเล็กน้อยตรงตามข้อกำหนด

3. อย่าปรับสลักเกลียวและน็อต และตรวจสอบให้แน่ใจว่าศูนย์กลางของสองท่อและศูนย์กลางของวาล์วนั้นเป็นโคแอกเชียล พื้นผิวหน้าแปลนควรเรียบและอยู่ในแนวนอนโดยไม่ต้องมีความลาดชันมากนักเพื่อให้แน่ใจว่าวาล์วสามารถยึดและทำงานได้ดี นอกจากนี้ควรขันสลักเกลียวแบบสมมาตร

4. หลังจากการติดตั้งปั๊มอากาศเข้าไปในช่องอากาศทั้งสองของตัวกระตุ้นนิวเมติกและตรวจสอบให้แน่ใจว่าแผ่นวาล์วทำงานอย่างถูกต้อง

5. หากมีการติดตั้งสวิตช์ควบคุมตรวจสอบให้แน่ใจว่าพารามิเตอร์นั้นสามารถตอบสนองแหล่งพลังงานภายนอกและสามารถทำงานได้อย่างสมบูรณ์เมื่อเปิดหรือปิดเต็มที่

วิธีการแก้ไขปัญหา

ปัญหา สาเหตุ วิธีการแก้ไขปัญหา
การรั่วไหล ร่างกายต่างประเทศ ลบสิ่งแปลกปลอม
เครื่องซักผ้าซีลไม่ถูกต้อง เปลี่ยนเครื่องซักผ้าซีล
การกัดกร่อนของแกนวาล์ว แทนที่แกนวาล์ว
Valve ไม่สามารถเปิดหรือปิดได้ ส่วนที่หมุนได้มีความยืดหยุ่นหรือไม่ถูกต้อง ปรับหรือเปลี่ยนชิ้นส่วนที่เกี่ยวข้อง
ความดันหรือการรั่วไหลไม่เพียงพอ ตรวจสอบและซ่อมแซมสายจ่ายลม
ส่วนประกอบนิวเมติกกลายเป็นอายุหรือไม่ถูกต้อง เปลี่ยนชิ้นส่วนนิวเมติกที่เกี่ยวข้อง

มิติการติดตั้งและเค้าร่าง

DN H D K d nC
150 * 150 310 285 240 210 8 Φ22
200 * 200 310 340 295 265 8 Φ22
225 * 225 310 370 325 295 8 Φ22
250 * 250 330 395 350 320 12 Φ22
300 * 300 330 445 400 368 12 Φ22
200 * 350 310 520 470 265 8 Φ22

ส่วนประกอบและวัสดุหลัก
NO ชิ้น วัสดุ NO ชิ้น วัสดุ
1 ตัววาล์วส่วนบน เหล็กหล่อเหนียว 5 ภายใต้ร่างกายวาล์ว เหล็กหล่อเหนียว
2 แหวนตราประทับ เซรามิกหรือโลหะผสม 6 เพลาหมุน 45 # เหล็ก
3 แผ่นวาล์ว เซรามิกหรือโลหะผสม 7 แขนหมุน เหล็กหล่อเหนียว
4 แกว่งแขน เหล็กหล่อเหนียว 8 ตัวกระตุ้นนิวเมติก อลูมิเนียม
