รายละเอียดสินค้า:
|
| ความดันเล็กน้อย: | 1.0 (MPA) | พิมพ์: | วาล์วทางเข้า |
|---|---|---|---|
| อุณหภูมิ: | ＜450 ℃ | แรงดันทดสอบสูงสุด: | 1.5 (MPA) |
| dn1xdn2: | 200x350, 200x530, 250x350, 250x400, 300x450 | ตัววาล์ว: | เหล็กหล่อ |
| เน้น: | electromagnetic pulse valve,pulse air valve |
||

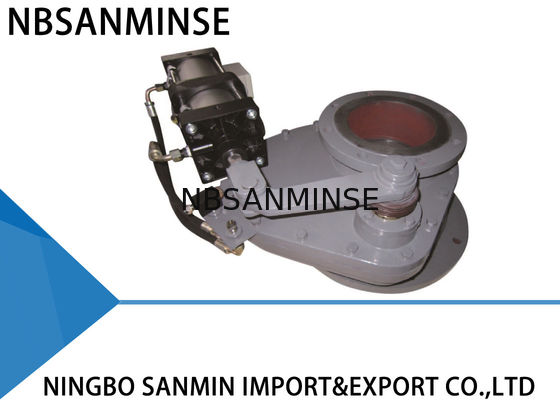

SMDF-DNB-J วาล์วประตูแบบดิสก์คู่ โหลดเริ่มต้นขนาดเล็กสำหรับระบบลำเลียงเถ้า
ข้อมูลการผลิต
วาล์วแบบดิสก์หมุนใช้โครงสร้างคู่แรงเสียดทานเซรามิกหรือโลหะแข็ง ทำให้ทนทานต่อการสึกหรอและปิดผนึกได้ดีขึ้น ต้องการเพียงโหลดเริ่มต้นขนาดเล็กเนื่องจากโครงสร้างที่เป็นเอกลักษณ์ นอกจากนี้ เถ้าแทบจะไม่สะสมในตัววาล์วด้วยเหตุผลเดียวกัน คุณสมบัติทั้งหมดนี้ทำให้วาล์วแบบดิสก์หมุนมีความทนทาน
หลักการทำงาน
การใช้งาน
วาล์วแบบดิสก์หมุนสามารถใช้ในระบบลำเลียงเถ้าในโรงไฟฟ้าพลังความร้อน นอกจากนี้ยังสามารถนำไปใช้ในเหมือง โรงปูน โรงงานปูนขาว โรงงานโลหะ โรงงานเคมี และสาขาอื่นๆ ที่ต้องการลำเลียงเถ้าที่มีฤทธิ์กัดกร่อนหรือมีฤทธิ์กัดกร่อน
พารามิเตอร์ทางเทคนิค
. แรงดันใช้งานสูงสุด: 1.0 MPA
. แรงดันทดสอบสูงสุด: 1.5 MPA
. อุณหภูมิใช้งาน: ≤ 200°C
. แรงดันทดสอบการรั่วไหล: 1.1 MPA
การติดตั้ง
1. ก่อนการติดตั้ง โปรดอ่านคู่มือนี้อย่างละเอียด และตรวจสอบสภาพของตัวกระตุ้นลม
2. ตรวจสอบให้แน่ใจว่าขนาดหน้าแปลน แรงดันใช้งานสูงสุด และเส้นผ่านศูนย์กลางภายในตรงตามข้อกำหนด
3. ห้ามปรับโบลต์และน็อต และตรวจสอบให้แน่ใจว่าศูนย์กลางของท่อทั้งสองและศูนย์กลางวาล์วอยู่ในแนวแกนเดียวกัน พื้นผิวหน้าแปลนควรเรียบและได้ระดับโดยไม่มีความลาดเอียงมากเกินไป เพื่อให้แน่ใจว่าวาล์วสามารถยึดและทำงานได้ดี นอกจากนี้ โบลต์ควรขันให้แน่นแบบสมมาตร
4. หลังการติดตั้ง ให้ปั๊มลมเข้าช่องอากาศทั้งสองของตัวกระตุ้นลม และตรวจสอบให้แน่ใจว่าแผ่นวาล์วทำงานได้อย่างถูกต้อง
5. หากติดตั้งสวิตช์ควบคุม ตรวจสอบให้แน่ใจว่าพารามิเตอร์สามารถตรงกับแหล่งจ่ายไฟภายนอก และสามารถทำงานได้อย่างถูกต้องในตำแหน่งเปิดเต็มที่หรือปิดเต็มที่
วิธีการแก้ไขปัญหา
| ปัญหา | สาเหตุ | วิธีการแก้ไขปัญหา |
| การรั่วไหล | สิ่งแปลกปลอม | นำสิ่งแปลกปลอมออก |
| แหวนซีลไม่ทำงาน | เปลี่ยนแหวนซีล | |
| แกนวาล์วสึกหรอ | เปลี่ยนแกนวาล์ว | |
| วาล์วเปิดหรือปิดไม่ได้ | ชิ้นส่วนที่หมุนได้หลวมหรือไม่ทำงาน | ปรับหรือเปลี่ยนชิ้นส่วนที่เกี่ยวข้อง |
| แรงดันไม่เพียงพอหรือรั่วไหล | ตรวจสอบและซ่อมแซมสายจ่ายอากาศ | |
| ส่วนประกอบนิวแมติกส์เสื่อมสภาพหรือไม่ทำงาน | เปลี่ยนส่วนประกอบนิวแมติกส์ที่เกี่ยวข้อง |
ขนาดและโครงร่างการติดตั้ง
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| เลขที่ | รายการ | วัสดุ | เลขที่ | รายการ | วัสดุ |
| 1 | ตัววาล์วด้านบน | เหล็กหล่อเหนียว | 5 | ตัววาล์วด้านล่าง | เหล็กหล่อเหนียว |
| 2 | แหวนซีล | เซรามิกหรืออัลลอย | 6 | เพลาหมุน | เหล็ก 45# |
| 3 | แผ่นวาล์ว | เซรามิกหรืออัลลอย | 7 | แขนหมุน | เหล็กหล่อเหนียว |
| 4 | แขนสวิง | เหล็กหล่อเหนียว | 8 | ตัวกระตุ้นลม | อลูมิเนียม |
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, การบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, อากาศและน้ำมัน ข้อต่อ, เกจวัดแรงดัน เป็นต้น
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิก ผลิตภัณฑ์และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดสำคัญ Q: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถปิดผนึกได้เอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงกรวย และเกลียวภายในและภายนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การปิดผนึกจะเกิดขึ้นจากการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารปิดผนึกหรือเทปเพื่อเพิ่มประสิทธิภาพการปิดผนึก
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ปิดผนึก; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการปิดผนึกของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก เป็นต้นQ: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดสำคัญ มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ยางฟลูออโร, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การทำให้แห้งที่จุดน้ำค้างต่ำมาก (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ | สำรองระยะห่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วไหลเนื่องจากการหดตัวเนื่องจากความเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การระบายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะที่, ป้องกันการควบแน่นเนื่องจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
