รายละเอียดสินค้า:
|
| ความดัน: | 0 . 0 . 2 - 0 . 2 - 0 . 6MPa 6 เมกะปาสคาล | อุณหภูมิ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| ความชื้นสัมพัทธ์: | ≤ 85 % | ปานกลาง: | อากาศบริสุทธิ์ |
| แรงดันไฟฟ้า: | AC220V / DC24V / AC110V / AC24V | กะบังลม: | ไดอะแฟรมคู่ |
| เส้นผ่าศูนย์กลาง: | 3 | ร่างกาย: | ADC 12 หล่อ |
| เน้น: | pulse air valve,pulse jet solenoid valve |
||

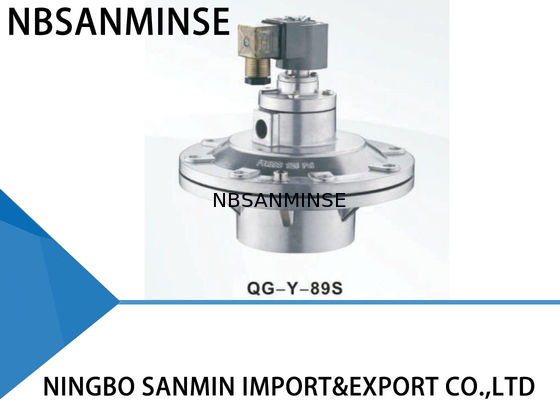

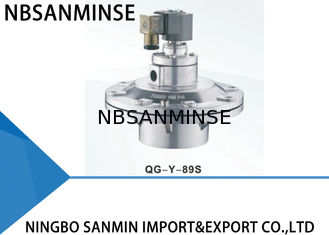

QG - Y - 89S Serie Electromagnetic Pulse Valve GOYEN ประเภทที่คล้ายกัน Embedded Type Air Pulse Valve
GOYEN ประเภทที่คล้ายกัน
ฝังตัว
พัลส์วาล์วประกอบด้วยหัวนักบิน ไดอะแฟรม และตัววาล์วอะลูมิเนียมพื้นที่ส่วนหลังของกะบังลมจะใหญ่กว่าส่วนหน้าไดอะแฟรมยังคงอยู่ในตำแหน่งปิดเนื่องจากผลของแรงกดขนาดใหญ่
สัญญาณพัลส์จะหายไปและสปริงของกระดองจะทำงานทันทีเพื่อให้แถบเคลื่อนที่กลับมาทำงานต่อเพื่อปิดรูสมดุลก๊าซความดันในช่องด้านหลังของไดอะแฟรมและสปริงทำงานร่วมกันเพื่อปิดทางเดินวาล์วหยุดทำความสะอาด
รูลดแรงกระแทกในไดอะแฟรมทำหน้าที่หน่วงการไหลเวียนของอากาศเมื่อแถบเคลื่อนที่ของกระดองยกขึ้นเพื่อการทรงตัวและเพื่อถ่ายเทอากาศไปยังช่องด้านหลังทันทีที่ปิดช่องสมดุลเพื่อปิดทางเดินและหยุดการทำความสะอาด
วัสดุก่อสร้าง
| ร่างกาย | ADC12 หล่อขึ้นรูป |
| กระดอง | เหล็กกล้าไร้สนิม 430FR |
| กะบังลม | ไนไตรล์หรือไวตัน |
| ฤดูใบไม้ผลิ | เหล็กกล้าไร้สนิม 321 |
| รัด | เหล็กกล้าไร้สนิม 302 |
พารามิเตอร์ทางเทคนิค
| มุมฉาก | ฝังตัว | อินไลน์ | ปลั๊ก | |
| การออกแบบความดัน | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| ความกดดันจากการทำงาน | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| อุณหภูมิโดยรอบ | -25~60℃ ปรับแต่งสำหรับอุณหภูมิที่ต่ำกว่าหรือสูงกว่า | |||
| ความชื้นสัมพัทธ์ | ≤85% | |||
| สื่อการทำงาน | อากาศบริสุทธิ์ | |||
| แรงดันไฟฟ้า | AC220V/DC24V/AC110V/AC24V ปรับแต่งได้ | |||
| ชั้นการป้องกัน | IP65 | |||
| ไดอะแฟรมชีวิต | มากกว่าหนึ่งล้านรอบ | |||
| ประวัติย่อ/Kv | โทรหาเราเพื่อดูรายละเอียด | |||
ความล้มเหลวทั่วไปและการแก้ไขปัญหา
ระหว่างการติดตั้งและการว่าจ้าง
ปรากฏการณ์ความล้มเหลว
1 .ไม่สามารถเปิดวาล์วได้ทั้งหมด แต่ส่วนนำทำหน้าที่
2 .วาล์วบางตัวไม่ทำงาน แต่ตัวอื่นปกติ
3 .ไม่สามารถปิดวาล์วได้ทั้งหมดมีการรั่วไหลไม่มีทางที่จะสร้างแก๊สโดมได้
4 .วาล์วบางตัวไม่สามารถปิดได้มีการรั่วไหล
5 .การปิดวาล์วเป็นไปอย่างช้าๆ
เหตุผลที่เป็นไปได้
1 .ตรวจสอบแรงดันโดมแก๊สเพื่อดูว่าต่ำเกินไปหรือไม่
2 .ตรวจสอบการเชื่อมต่อคอยล์วาล์วและคอยล์เย็น
3 ( 1 ) .วายวาล์ว.วาล์วบางตัวสำหรับโดมแก๊สเดียวกันเกิดการรั่ว จึงทำให้เกิดการรั่วของวาล์วทั้งหมด
3 ( 2 ) .Z-วาล์วทางเข้าของวาล์วและปากกระบอกปืนถูกติดตั้งไว้ด้านหลัง
4 .มีสิ่งสกปรกหรือเศษเล็กเศษน้อยบนเมมเบรน ii ปิดกั้นแกนเหล็กที่กำลังเคลื่อนที่
5 .ช่องเมมเบรนถูกปิดกั้น
การแก้ไขปัญหา
1 .ตรวจสอบการรั่วไหล
2 .เปลี่ยนอุปกรณ์เสริม
3 ( 1 ) .ตรวจสอบการรั่วไหล
3 ( 2 ) .ติดตั้งใหม่
4 .ทำความสะอาดเมมเบรนและตรวจสอบว่าเมมเบรนเสร็จสมบูรณ์ตรวจสอบแกนเหล็กที่เคลื่อนไหวและล็อคอากาศ
5 .ขุดปากเมมเบรน
ในช่วงการใช้งาน
ปรากฏการณ์ความล้มเหลว
1 .วาล์วบางตัวรั่วเมมเบรนปิดไม่สนิทและวาล์วเปิดตลอดเวลา ก
เล็กน้อย.
2 .คอยล์ร้อนและไหม้
3 .มีแรงดันไฟฟ้าอยู่แต่วาล์วไม่ทำงาน
4 .อุณหภูมิแวดล้อมต่ำกว่า -20℃วาล์วรั่วและไม่สามารถเปิดได้
เหตุผลที่เป็นไปได้
1 .มีสิ่งสกปรกหรือเศษเล็กเศษน้อยบนเมมเบรน ส่วนนำเสียหายแกนเหล็กเคลื่อนที่ถูกปิดกั้น
2 .เปิดไว้นานเกินไป
3 .เมมเบรนเสียหายและรูถูกปิดกั้น
4 .อุณหภูมิแวดล้อมต่ำเกินไปและมีน้ำค้างแข็งในวาล์ว
การแก้ไขปัญหา
1 .ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนของเมมเบรนเสร็จสมบูรณ์ตรวจสอบแกนเหล็กที่เคลื่อนไหวและล็อคอากาศเปลี่ยนอุปกรณ์เสริมหากจำเป็น
2 .ตรวจสอบสภาพการทำงานของระบบควบคุม
3 .เปลี่ยนอุปกรณ์เสริมให้ทันเวลา
4 .ใส่ใจกับฉนวนและรักษาอุณหภูมิที่เหมาะสม
