รายละเอียดสินค้า:
|
| ความดันเล็กน้อย: | 1.0 (MPA) | พิมพ์: | วาล์วทางเข้า/วาล์วสมดุล |
|---|---|---|---|
| อุณหภูมิ: | ＜450 ℃ | กดทดสอบสูงสุด: | 1.5 (MPA) |
| ดีเอ็น: | 50, 65, 80, 125, 150, 200, 250, 300 | ตัววาล์ว: | เหล็กหล่อ |
| เน้น: | pulse air valve,pulse jet solenoid valve |
||

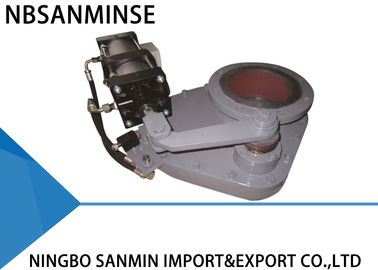

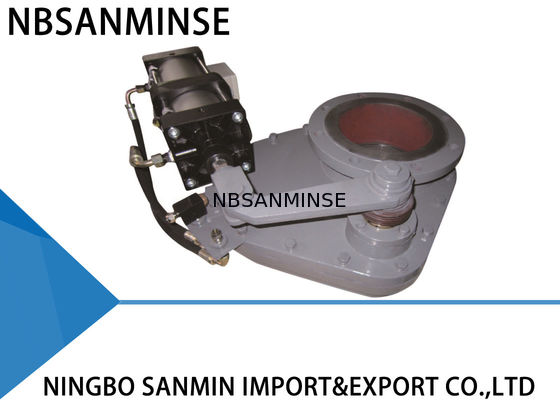

SMDF-DNB แวลฟ์ดิสก์หมุน แวลฟ์ตรวจสอบสวิงสองแผ่น ความดัน 1.0 MPa
ข้อมูลการผลิต
. วาล์วดิสก์หมุนใช้โครงสร้างคู่หัดการหดของเซรามิกหรือโลหะแข็ง ทําให้มันขีดข่วนมากขึ้นและแน่นดีกว่า. มันเพียงต้องการภาระเริ่มต้นเล็ก ๆ เพราะโครงสร้างที่พิเศษนอกจากนี้ผงแทบจะไม่สะสมอยู่ในร่างของวาล์ว เพราะเหตุผลเดียวกัน ทั้งหมดนี้ทําให้วาล์วดิสก์หมุนทนทาน
หลักการปฏิบัติงาน
การใช้งาน
วาล์วดิสก์หมุนสามารถใช้ในระบบส่งเถ้าในโรงงานพลังงานความร้อน. มันยังสามารถนําไปใช้ในเหมือง, โรงงานซีเมนต์, งานปูน, โรงงานโลหะโรงงานเคมีและสาขาอื่นๆ ที่ต้องการส่งเถ้าคาวสติกหรือแร่.
ปริมาตรเทคนิค
ความดันการทํางานสูงสุด: 1.0 MPA
ความดันทดสอบสูงสุด: 1.5 MPA
อุณหภูมิการทํางาน ≤ 200°C
ความดันการทดสอบการรั่วไหล: 1.1 MPA
การติดตั้ง
1. ก่อนการติดตั้ง กรุณาอ่านคู่มือนี้อย่างละเอียด และตรวจสอบสภาพของเครื่องขับอากาศ
2. ให้แน่ใจว่ามิติของ flange ความดันการทํางานสูงสุดและกว้างในชื่อตรงกับความต้องการ
3. อย่าปรับโบลล์และลูกหมัด และให้แน่ใจว่าศูนย์กลางของท่อสองและศูนย์กลางของวาล์วเป็น coaxial. ด้านบนของ flange ควรเรียบและรักษาแนวราบโดยไม่มีชันที่ค่อนข้างใหญ่เพื่อให้แน่ใจว่า วาล์วจะแน่นและทํางานได้ดีนอกจากนี้, โบลท์ควรถูกแนบด้วยความสมอง
4หลังจากติดตั้ง ปั๊มอากาศเข้าไปในช่องรับอากาศของเครื่องขับเคลื่อนอากาศ
5. ถ้าสวิทช์ควบคุมติดตั้งไว้ ให้แน่ใจว่า ปริมาตรของมันสามารถตอบสนองกับแหล่งพลังงานภายนอก และมันสามารถทํางานได้อย่างถูกต้อง ในแบบเปิดเต็มหรือปิดเต็ม
วิธีแก้ปัญหา
| ปัญหา | สาเหตุ | วิธีแก้ปัญหา |
| การรั่วไหล | หน่วยต่างประเทศ | กําจัดวัตถุต่างชาติ |
| เครื่องล้างซีลไม่ใช้ได้ | เปลี่ยนเครื่องล้างซีล | |
| การบดแกนวาล์ว | เปลี่ยนแกนวาล์ว | |
| วาล์วเปิดหรือปิดไม่ได้ | ส่วนที่สามารถหมุนได้ จะยืดหยุ่นหรือไม่ใช้งาน | ปรับหรือเปลี่ยนส่วนที่เกี่ยวข้อง |
| ความดันหรือการรั่วไหลที่ไม่เพียงพอ | ตรวจสอบและซ่อมแซมสายการบิน | |
| องค์ประกอบปนูเมติกจะเก่า หรือไม่ใช้ได้ | เปลี่ยนส่วนประกอบปนูเมติกที่เกี่ยวข้อง |
มิติและลักษณะการติดตั้ง
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| ไม่ | รายการ | วัสดุ | ไม่ | รายการ | วัสดุ |
| 1 | หน่วยระบายน้ําชั้นบน | โลหะเหล็กอ่อน | 5 | ภายใต้กระบี่ | โลหะเหล็กอ่อน |
| 2 | แหวนร่องรอย | เครื่องประดิษฐ์เซรามิกหรือสับสนธิ | 6 | อุปกรณ์อัดลม | 45# เหล็ก |
| 3 | แผ่นวาล์ว | เครื่องประดิษฐ์เซรามิกหรือสับสนธิ | 7 | แขนหมุน | โลหะเหล็กอ่อน |
| 4 | แขนสวิง | โลหะเหล็กอ่อน | 8 | เครื่องขับเคลื่อนปนูเมติก | อลูมิเนียม |
Q: คุณสามารถนําเสนอตัวอย่างฟรี?
A: ใช่ แต่มันขึ้นอยู่กับสินค้า โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ธุรกิจของคุณคืออะไร?
ตอบ: ธุรกิจของเราคือบริการของผู้ส่งออกของอะไหล่อัตโนมัติด้วยถังเต็ม และขายกระปุกอากาศ การรักษาแหล่งอากาศ วาล์วโซเลนอยด์วาล์วอากาศวาล์วเครื่องยนต์วาล์วทองแดง วาล์วไฮดรอลิก กล่องไฮดรอลิก อากาศและน้ํามันการติดตั้ง, เครื่องวัดความดันเป็นต้น
Q:Wคุณสามารถผลิตสินค้าอะไรได้
ตอบ: เราสามารถผลิตสแตนเลสหลายชนิด, ทองแดง อลูมิเนียมการแปรรูปวัสดุเหมือนสูงความดัน วาล์ว / วาล์วโซเลโนอิด / วาล์วไฟฟ้าวาล์วน้ํา/วาล์วปนูเมติก/กระปุกอากาศ/วัลล์ฟไฮดรอลิก / แอคคัมมิลาเตอร์ไฮดรอลิกผลิตภัณฑ์และอื่นๆ
Q: ผลิตภัณฑ์สามารถทํากับโลโก้และแบรนด์ของเราได้หรือไม่
ตอบ: ครับ แน่นอนเราสามารถผลิตได้ เราเป็นผู้จําหน่าย OEM มาหลายปี และเป็นมืออาชีพในการผลิต แต่คุณต้องให้อนุญาตกับเราถ้าเป็นไปได้
Q: คุณสามารถจัดส่งสินค้าแบรนด์เครื่องมือปนูเมติกและไฮดรอลิกชื่อดังเดิมได้หรือไม่?
ตอบ: ครับ เราสามารถจําหน่ายเช่น Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress + Hauser เป็นต้น
Q: มีการรับประกันไหม
ตอบ: ครับ ปกติสินค้ามีประกันคุณภาพ 1 ปี
Q: เครื่องเชื่อมในระบบบริตติชหรือเมทริก? ความแตกต่างระหว่าง PT, NPT และ G threads คืออะไร?
A: สาย G เป็นทรงกระบอก และไม่ปิดตัวเอง ซึ่งต้องมีเครื่องประปาเพิ่มเติม เพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงโขนและเส้นใยภายในและภายนอกจะแน่นมากขึ้นและแน่นมากขึ้นเมื่อแน่นการปรับประทับได้โดยการปรับปรุงการปรับประทับของเส้นใย และสารปรับประทับหรือเทปมักจะใช้ร่วมกันเพื่อเสริมผลการปรับประทับ
ใย G เป็นท่อเรียบทรงกระบอกที่ใช้สําหรับการเชื่อมต่อที่ไม่ปิด; ใย PT เป็นท่อทรงโคลนที่พึ่งพาการปรับปรุงและปิดของใยเอง;NPT ยังเป็นท่อทรงโคลนที่มีมุมโปรไฟล์ฟันของ 60 องศา, ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีการแปลงหน่วยความดัน: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรมักเป็นสาเหตุของการเผาไหม้ของกลมซอลีนอยด์?
A: ความดันและ hz ไม่ถูกต้อง การเปลี่ยนบ่อย หัวเครื่องบินเข้าของเหลว ปัญหาแกนวาล์วและสปริงสภาพแวดล้อม ความร้อน,สั่นแรง เป็นต้น
Q: อะไรควรสังเกตสําหรับส่วนประกอบปนูเมติกในอุณหภูมิสูงหรือสภาพแวดล้อมที่หนาวมาก?
| จุดเน้น | มาตรการตอบสนองสภาพแวดล้อมอุณหภูมิสูง | มาตรการตอบสนองสภาพแวดล้อมที่หนาวมาก |
| ปราง | ยางฟลอเรอร์, PTFE | ไนทรีลอุณหภูมิต่ํา ยางซิลิโคน โพลีอุเรธาน |
| การหล่อลื่น | ไขมันสังเคราะห์อุณหภูมิสูง (ความลุกลุกต่ํา) | น้ํามันอุณหภูมิต่ํา (จุดไหลต่ํา, ความแน่นต่ํา) |
| การบํารุงรักษาอากาศ | เสริมการเย็น การกําจัดน้ําได้อย่างมีประสิทธิภาพ | การแห้งจุดฝนที่ต่ํามาก (แบบเย็น + การดึงดูด) การติดตามความร้อน |
| องค์ประกอบโลหะ | อนุญาตการขยายความจํากัด | เลือกวัสดุที่มีความแข็งแรงในอุณหภูมิต่ํา, ป้องกันการรั่วไหลเนื่องจากการหดหนาว |
| ส่วนประกอบการควบคุม | สายม้วนความทนความร้อนสูง, การระบายความร้อน, การบริโภคพลังงานที่ต่ํา | ติดตั้งกล่องกันหนาว, การทําความร้อนพื้นที่, ป้องกันความหนาว |
| การติดตั้ง | ระยะห่างจากแหล่งความร้อน, เพิ่มแผ่นกันความร้อน | หลีกเลี่ยงการเผชิญหน้ากับลมและหิมะ ใส่วัสดุกันความร้อน |
