รายละเอียดสินค้า:
|
| ความดัน: | 0 . 0 . 2 - 0 . 2 - 0 . 6MPa 6 เมกะปาสคาล | อุณหภูมิ: | - 25 ~ 60 ℃ |
|---|---|---|---|
| ความชื้นสัมพัทธ์: | ≤ 85 % | ปานกลาง: | อากาศบริสุทธิ์ |
| แรงดันไฟฟ้า: | DC24V / AC110V / ฯลฯ | กะบังลม: | ไดอะแฟรมคู่ |
| เส้นผ่านศูนย์กลาง: | 2 , 2 -1 / 2 , 3 | ร่างกาย: | ADC 12 หล่อ |
| เน้น: | electromagnetic pulse valve,pulse jet solenoid valve |
||

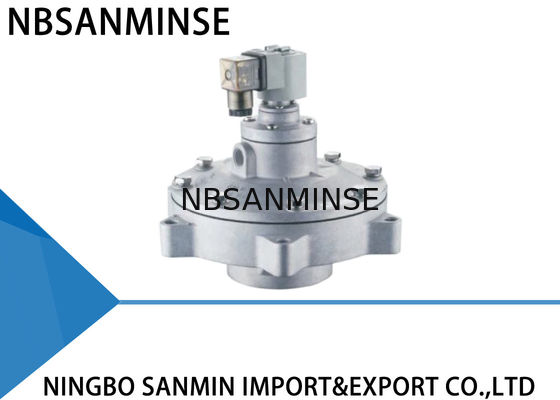

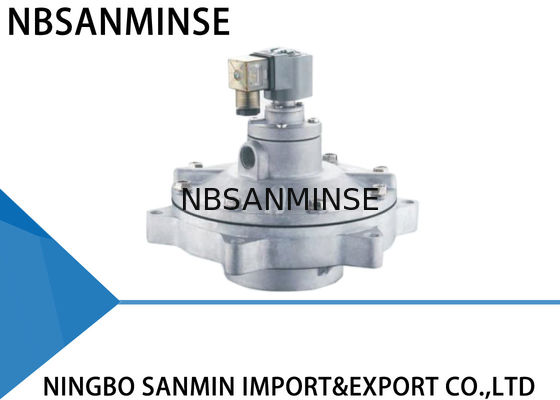

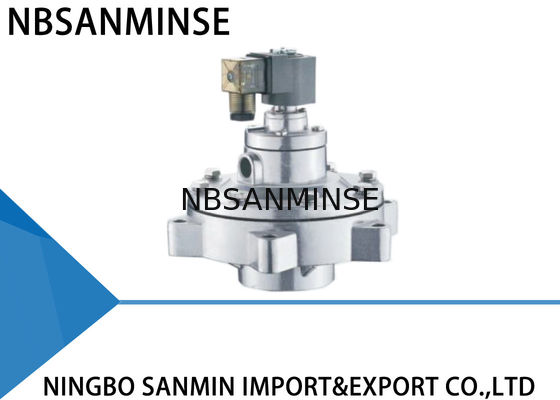

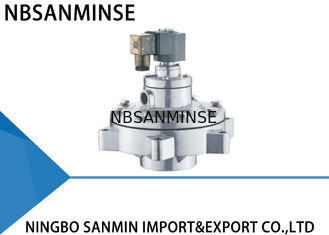

โซลินอยด์วาล์วแบบพัลส์ Sanmin แรงดันที่กำหนดเอง 0.2MPa - 0.6MPa วาล์วถุงเก็บฝุ่นชนิด GOYEN
ชนิดคล้าย GOYEN
ชนิดฝัง
ตัวควบคุมพัลส์ไฟฟ้าส่งสัญญาณอินพุตเพื่อให้แกนแม่เหล็กดึงแท่งเคลื่อนที่ เปิดรูสมดุลเพื่อปล่อยก๊าซแรงดันในช่องด้านหลังของไดอะแฟรมอย่างรวดเร็ว ก๊าซแรงดันในช่องด้านหน้าจะดันไดอะแฟรมเพื่อเปิดทางเดินและวาล์วจะเริ่มทำความสะอาด
สัญญาณพัลส์หายไปและสปริงของแกนแม่เหล็กจะทำงานทันทีเพื่อคืนแท่งเคลื่อนที่เพื่อปิดรูสมดุล ก๊าซแรงดันในช่องด้านหลังของไดอะแฟรมและสปริงทำงานร่วมกันเพื่อปิดทางเดินและวาล์วจะหยุดทำความสะอาด
รูหน่วงในไดอะแฟรมทำหน้าที่หน่วงการไหลของอากาศเมื่อแท่งเคลื่อนที่ของแกนแม่เหล็กยกขึ้นเพื่อปรับสมดุล และถ่ายโอนอากาศไปยังช่องด้านหลังทันทีที่รูสมดุลปิดลงเพื่อปิดทางเดินและหยุดทำความสะอาด
พารามิเตอร์ทางเทคนิค
| มุมขวา | ฝัง | อินไลน์ | ปลั๊ก | |
| แรงดันออกแบบ | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| แรงดันใช้งาน | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| อุณหภูมิแวดล้อม | -25~60°C ปรับแต่งสำหรับอุณหภูมิต่ำหรือสูงกว่า | |||
| ความชื้นสัมพัทธ์ | ≤85% | |||
| ตัวกลางในการทำงาน | อากาศสะอาด | |||
| แรงดันไฟฟ้า | AC220V/DC24V/AC110V/AC24V ปรับแต่งได้ | |||
| ระดับการป้องกัน | IP65 | |||
| อายุการใช้งานไดอะแฟรม | มากกว่าหนึ่งล้านรอบ | |||
| Cv/Kv | โทรหาเราเพื่อขอรายละเอียด | |||
โครงสร้างวัสดุ
ตัววาล์ว : หล่อขึ้นรูป ADC12
แกนแม่เหล็ก : สแตนเลส 430 FR
ไดอะแฟรม : ไนไตรล์ หรือ ไวตัน
สปริง : สแตนเลส 321
ตัวยึด : สแตนเลส 302
ความล้มเหลวทั่วไปและการแก้ไขปัญหา
ระหว่างการติดตั้งและทดสอบการใช้งาน
ปรากฏการณ์ความล้มเหลว
1. วาล์วทั้งหมดไม่สามารถเปิดได้ แต่ส่วนนำทำงาน
2. วาล์วบางตัวไม่ทำงาน แต่ตัวอื่นปกติ
3. วาล์วทั้งหมดไม่สามารถปิดได้ มีการรั่วซึม ไม่สามารถสร้างโดมก๊าซได้
4. วาล์วบางตัวปิดไม่ได้ มีการรั่วซึม
5. การปิดวาล์วช้า
1. มีสิ่งสกปรกหรือเศษเล็กๆ บนเมมเบรน ส่วนนำเสียหาย แกนเหล็กเคลื่อนที่ถูกปิดกั้น
1. ตรวจสอบแรงดันโดมก๊าซว่าต่ำเกินไปหรือไม่
2. ตรวจสอบการเชื่อมต่อขดลวดวาล์วและขดลวด
3 (1). Y-valve วาล์วบางตัวสำหรับโดมก๊าซเดียวกันรั่ว ทำให้วาล์วทั้งหมดรั่ว
3 (2). Z-valve ช่องเข้าและปากเป่าของวาล์วติดตั้งกลับด้าน
4. มีสิ่งสกปรกหรือเศษเล็กๆ บนเมมเบรน ซึ่งปิดกั้นแกนเหล็กเคลื่อนที่
5. รูเมมเบรนอุดตัน
1. ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น
1. ตรวจสอบการรั่วซึม
2. เปลี่ยนอุปกรณ์เสริม
3 (1). ตรวจสอบการรั่วซึม
3 (2). ติดตั้งใหม่
4. ทำความสะอาดเมมเบรนและตรวจสอบว่าเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ
5. เปิดรูเมมเบรน
ระหว่างช่วงการใช้งาน
ปรากฏการณ์ความล้มเหลว
1. วาล์วบางตัวรั่ว เมมเบรนปิดไม่สนิทและวาล์วยังคงเปิดอยู่เล็กน้อย
2. ขดลวดร้อนและไหม้
3. มีแรงดันไฟฟ้า แต่วาล์วไม่ทำงาน
4. อุณหภูมิแวดล้อมต่ำกว่า -20°C วาล์วรั่วและเปิดไม่ได้
สาเหตุที่เป็นไปได้
1. มีสิ่งสกปรกหรือเศษเล็กๆ บนเมมเบรน ส่วนนำเสียหาย แกนเหล็กเคลื่อนที่ถูกปิดกั้น
2. เปิดนานเกินไป
3. เมมเบรนเสียหายและรูอุดตัน
4. อุณหภูมิแวดล้อมต่ำเกินไปและมีน้ำแข็งในวาล์ว
การแก้ไขปัญหา
1. ทำความสะอาดเมมเบรนและตรวจสอบว่าชิ้นส่วนเมมเบรนสมบูรณ์ ตรวจสอบแกนเหล็กเคลื่อนที่และตัวล็อคอากาศ เปลี่ยนอุปกรณ์เสริมหากจำเป็น
2. ตรวจสอบสภาพการทำงานของระบบควบคุม
3. เปลี่ยนอุปกรณ์เสริมให้ทันเวลา
4. ให้ความสนใจกับการเป็นฉนวนและการรักษาอุณหภูมิที่เหมาะสม
ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
ตอบ: ใช่
แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
ตอบ: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, อุปกรณ์บำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน ข้อต่อ, เกจวัดแรงดัน ฯลฯถาม:
คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?ตอบ: เราสามารถผลิตสแตนเลสได้หลายชนิด,
ทองเหลือง, อลูมิเนียมการแปรรูปวัสดุ เช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / วาล์วน้ำ/วาล์วลม /กระบอกลม/วาล์วไฮดรอลิก/ถังพักไฮดรอลิกผลิตภัณฑ์และอื่นๆถาม: สามารถผลิตสินค้าด้วยโลโก้และแบรนด์ของเราได้หรือไม่?ตอบ: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้ถาม: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
ตอบ: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
ถาม:
มีการรับประกันหรือไม่?
ตอบ: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง ตอบ:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวออกจะแน่นขึ้นเรื่อยๆ เมื่อขันแน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่ไปด้วยเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
ถาม: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²? ตอบ: 1MPa=10bar≈145psi≈10kg
ถาม: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
ตอบ: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง การสลับบ่อย หัวนำเข้าของเหลว ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน การสั่นสะเทือนอย่างหนัก ฯลฯ
ถาม:ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร? จุดที่ต้องให้ความสนใจ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง มาตรการรับมือสภาพแวดล้อมเย็นจัด
| ซีล | ยางฟลูออโร, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน |
| การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) |
| การบำบัดแหล่งจ่ายลม | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน |
| ส่วนประกอบโลหะ | สำรองระยะการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวจากความเย็น |
| ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น |
| การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, เพิ่มแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, ห่อด้วยวัสดุฉนวนความร้อน |
