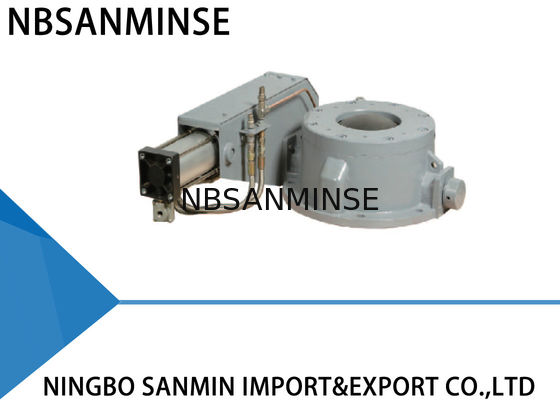

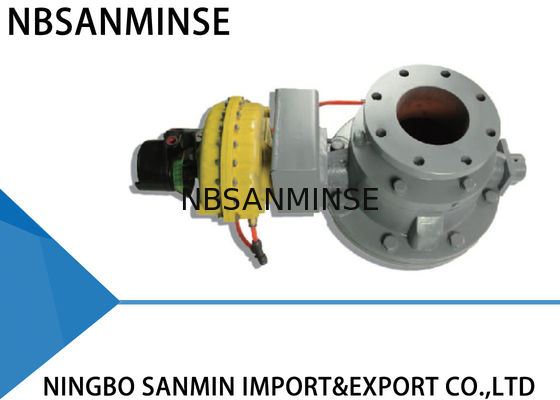

วาล์วโดมได้รับการออกแบบให้เป็นอุปกรณ์เปิด-ปิดในระบบลำเลียงนิวเมติกสำหรับวัสดุจำนวนมาก โดยมีประสิทธิภาพในการเปิดและปิดในภาชนะหรือท่อส่ง ใช้ในระบบลำเลียงนิวเมติกสำหรับวัสดุจำนวนมากที่หลวม แห้ง ไม่เหนียว และไหลได้ โดยเฉพาะอย่างยิ่ง ใช้ได้ดีในโรงไฟฟ้าพลังความร้อนสำหรับการกำจัดเถ้า

วาล์วโดมเปิดและปิดโดยใช้แกนวาล์วทรงกลมและแหวนซีลแบบเติมอากาศ ไม่มีแรงเสียดทานระหว่างแกนและแหวนซีลเนื่องจากการเปิด-ปิดดำเนินการภายใต้สภาพแวดล้อมที่ไม่มีแรงดัน

ตามสภาพแวดล้อมการทำงานที่แตกต่างกัน แกนวาล์วโดมใช้วัสดุและการชุบแข็งผิวที่แตกต่างกัน สามารถทำให้แน่ใจได้ว่าแหวนซีลจะบรรลุการซีลที่มั่นคงและยอดเยี่ยม แหวนซีลยางสามารถทนต่ออุณหภูมิสูง การขัดถู การเสื่อมสภาพ และผลกระทบที่ไม่พึงประสงค์อื่นๆ เนื่องจากส่วนประกอบพิเศษ ดังนั้น แหวนซีลยางจึงมีความทนทาน

การใช้งานวาล์วโดม: ก๊าซ, ของเหลว, กึ่งของเหลว และผงของแข็ง

หลักการทำงาน

วาล์วโดมเป็นโดมทรงกลม ในระหว่างการทำงานเปิด-ปิด จะมีระยะห่าง 0.2~0.4 มม. ระหว่างแกนและแหวนซีล ซึ่งช่วยให้สามารถเคลื่อนที่ได้โดยไม่สัมผัสกัน ซึ่งออกแบบมาเพื่อให้บรรลุวัตถุประสงค์ของการขัดถูน้อยที่สุด เนื่องจากไม่มีแรงเสียดทานระหว่างแกนและแหวนซีล แอคชูเอเตอร์นิวเมติกเป็นกระบอกสูบแบบเส้นตรงแบบสองทาง เมื่อวาล์วโดมปิด แหวนซีลจะพองตัวขึ้นและกดกับแกนทรงกลม ซึ่งจะสร้างวงแหวนปิดผนึกที่แน่นหนา ข้อบกพร่องของวัสดุในท่อส่งจึงถูกปิดกั้น

วาล์วทำงานเป็นรอบ: ปิด (แหวนซีลพองตัว) → ปิด (แหวนซีลระบายออก) → แกนหมุน → เปิดเต็มที่ (แหวนซีลไม่มีการพองตัว) → แกนหมุน → ปิด (แหวนซีลไม่มีการพองตัว) → ปิด (แหวนซีลพองตัว)

สภาพปกติ: แกนวาล์วอยู่ในตำแหน่งปิด เมื่อสลักปรับในแขนหมุนยึดก้านสวิตช์จำกัดอากาศลง และอากาศอัดกำลังชาร์จไปยังแหวนซีล แรงดันต่อแหวนซีลจะแสดงในเกจวัดแรงดัน

สภาพเปิด: กระบอกสูบแบบเส้นตรงเริ่มเคลื่อนที่ เมื่อสลักปรับในแขนหมุนหลุดออกจากขีดจำกัดอากาศผ่านวาล์วระบายอากาศอย่างรวดเร็ว จากนั้นแกนวาล์วจะหมุนตามไปด้วย ในช่วงเวลาที่แกนทำงาน จะไม่มีการสัมผัสระหว่างแกนและแหวนซีล

สภาพปิด: เมื่อปิดคำสั่ง กระบอกสูบเริ่มหมุนกลับ เมื่อแกนวิ่งในทิศทางย้อนกลับขึ้นไปยังตำแหน่งปิดเต็มที่ และสลักปรับในแขนหมุนยึดก้านสวิตช์จำกัดอากาศลง จากนั้นการจ่ายอากาศจะเปิดขึ้นเพื่อป้อนแหวนซีล (เวลาตั้งแต่ปิดทั้งหมดจนถึงการเติมอากาศใหม่ถูกควบคุมโดยสลักปรับ)

พารามิเตอร์ทางเทคนิค

แรงดันใช้งานสูงสุด: 1.0 MPA

แรงดันทดสอบสูงสุด: 1.5 MPA

อุณหภูมิในการทำงาน: ≤ 250℃

แรงดันทดสอบการรั่วไหล: 1.1 MPA

แรงดันใช้งานของกระบอกสูบคือ 0.4 MPA~0.6 MPA อย่างไรก็ตาม แรงดันการพองตัวของแหวนซีลคือ 0.4 MPA~0.6 MPA ซึ่งสูงกว่าแรงดันป้อน—0.15MPA โปรดใช้อากาศอัดที่สะอาด แห้ง และปราศจากน้ำมัน

การติดตั้ง

1. ก่อนการติดตั้ง โปรดอ่านคู่มือนี้อย่างละเอียด และตรวจสอบรุ่นวาล์ว DN และพารามิเตอร์ทางเทคนิค

2. เปิดวาล์วโดมหลังจากระบายอากาศอัด

3. วาล์วโดมควรเก็บให้ห่างจากน้ำและวัสดุเปียก

4. ห้ามเชื่อมหน้าแปลนหลังจากติดตั้งเสร็จสิ้น มิฉะนั้น แหวนซีลอาจเสียหาย

5. ศูนย์กลางของท่อส่งสองเส้นและศูนย์กลางวาล์วควรเป็นแนวเดียวกัน พื้นผิวหน้าแปลนควรเรียบและอยู่ในแนวนอนโดยไม่มีความลาดชันที่ค่อนข้างใหญ่ เพื่อให้แน่ใจว่าวาล์วสามารถยึดและทำงานได้ดี นอกจากนี้ ควรขันสลักให้สมมาตร

6. ตรวจสอบสภาพการทำงานของวาล์วโดมเป็นประจำ แก้ไขสภาพผิดปกติอย่างถูกต้องและทันที

7. โปรดปฏิบัติตามกฎที่เกี่ยวข้องของการปฏิบัติงานด้านความปลอดภัยเมื่อคุณมีส่วนร่วมในกระบวนการยก ติดตั้ง ใช้งาน แก้ไขข้อบกพร่อง หรือซ่อมแซม

8. วาล์วโดมทุกตัวได้ทำการทดสอบแบบไดนามิกและการปรับเปลี่ยนที่เกี่ยวข้องเสร็จสิ้นแล้ว
