รายละเอียดสินค้า:
|
| ขนาด: | 1, 2, 3, 7 | ของไหล: | อากาศ (ไม่ใช่สารหล่อลื่น) |
|---|---|---|---|
| อุณหภูมิ: | 0 ถึง 60 ℃ | เบาะ: | ไม่มี / กันชนยาง |
| ขนาดเจาะ: | φ 6, φ 8, φ 10, φ 12 | ขนาดพอร์ต: | M3 × 0 5 / m5 × 0 8 |
| เน้น: | smc air cylinders,guided pneumatic cylinder |
||

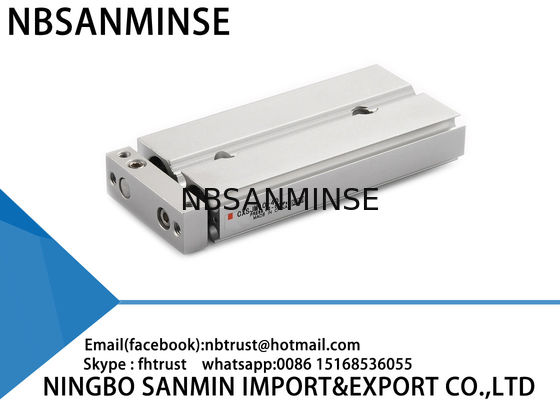

CXSJ กระบอกลมแบบก้านคู่ขนาดกะทัดรัด ไม่มี / ยางกันกระแทก เป็นมิตรต่อสิ่งแวดล้อม
1: รูปแบบที่หลากหลายสำหรับแต่ละผลิตภัณฑ์และผลิตภัณฑ์นิวเมติกส์แบบครบวงจร
2: สต็อกสินค้าจำนวนมากสำหรับการจัดส่งที่รวดเร็ว
3: คุณภาพสูงพร้อมราคาที่แข่งขันได้
4: รับคำสั่งซื้อตัวอย่างและคำสั่งซื้อปริมาณน้อย
5: ปรับแต่งตามคำขอพิเศษของคุณ
6: ให้ข้อมูลผลิตภัณฑ์ฟรี
7: รับประกันคุณภาพที่เชื่อถือได้และบริการหลังการขายที่กระตือรือร้น
8: รับประกันคุณภาพหนึ่งปี
9: การสนับสนุนทางเทคนิคผ่าน ina@pneuhydr.com
ข้อมูลจำเพาะ
| ขนาดกระบอกสูบ (มม.) | 6 | 10 | 15 | 20 | 25 | 32 |
| ของไหล | อากาศ (ไม่หล่อลื่น) | |||||
| แรงดันทดสอบ | 1.05MPa | |||||
| แรงดันใช้งานสูงสุด | 0.7MPa | |||||
| แรงดันใช้งานต่ำสุด | 0.15MPa | 0.1MPa | 0.05MPa | |||
| อุณหภูมิแวดล้อมและของไหล | -10 ถึง 60 °C (ไม่แข็งตัว) | |||||
| ความเร็วลูกสูบ | 30 ถึง 800 มม./วินาที | 30 ถึง 700 มม./วินาที | 30 ถึง 600 มม./วินาที | |||
| การหน่วง | ยางกันกระแทกที่ปลายทั้งสองข้าง | |||||
| ช่วงปรับระยะชัก | 0 ถึง -5 มม. เมื่อเทียบกับระยะชักมาตรฐาน | |||||
| ขนาดพอร์ต | M3×0.5 | M5×0.8 | RC(NPT,FF)1/8 | |||
| พลังงานจลน์ที่ยอมรับได้ | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
ระยะชักมาตรฐาน
(มม.)
| รุ่น | ระยะชักมาตรฐาน | ช่วงระยะชักที่ผลิตได้ |
| CXSJ 6 | 10,20,30,40,50 | 60 ถึง 100 |
| CXSJ 10 | 10,20,30,40,50,75 | 80 ถึง 150 |
| CXSJ 15 | 10,20,30,40,50,75,100 | 110 ถึง 150 |
| CXSJ 20,25,32 | 110 ถึง 200 |
กำลังขับตามทฤษฎี
(N)
|
ขนาดกระบอกสูบ (มม.) |
ขนาดก้าน (มม.) |
ทิศทางการทำงาน | พื้นที่ลูกสูบ (มม.²) | แรงดันใช้งาน (MPa) | |||||||
| 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| CXSJ 6 | 4 | ออก | 56 | - | 8.4 | 11.2 | 16.8 | 22.4 | 28.0 | 33.6 | 39.2 |
| เข้า | 31 | - | 4.6 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 21.7 | ||
| CXSJ 10 | 6 | ออก | 157 | 15.7 | - | 31.4 | 47.1 | 62.8 | 78.5 | 94.2 | 110 |
| เข้า | 100 | 10.0 | - | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | ||
| CXSJ 15 | 8 | ออก | 353 | 35.3 | - | 70.6 | 106 | 141 | 177 | 212 | 247 |
| เข้า | 252 | 25.2 | - | 50.4 | 75.6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | ออก | 628 | 62.8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| เข้า | 471 | 47.1 | - | 94.2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | ออก | 982 | 98.2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| เข้า | 756 | 75.6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | ออก | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| เข้า | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
ผลิตภัณฑ์ของเรามีคุณภาพสูงพร้อมการรับประกัน 12 เดือน และรองรับการชำระเงินด้วย PayPal
ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ WhatsApp 0086 15168536055
ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, อุปกรณ์บำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, อากาศและน้ำมัน ข้อต่อ, เกจวัดแรงดัน เป็นต้น
ถาม:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิก ผลิตภัณฑ์และอื่น ๆถาม: สามารถผลิตสินค้าด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
ถาม: คุณสามารถจัดหาสินค้าแบรนด์นิวเมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
ถาม:
มีการรับประกันหรือไม่?
จุดเน้น ถาม: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นท่อตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงกรวย เกลียวในและเกลียวในจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ ถาม: จะแปลงหน่วยแรงดันได้อย่างไร: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
ถาม: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก เป็นต้นถาม: ควรสังเกตอะไรเกี่ยวกับส่วนประกอบนิวเมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัด?
จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ยางฟลูออโร, PTFE |
| ยางไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การทำให้แห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ | สำรองระยะห่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วไหลเนื่องจากการหดตัวเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะที่, ป้องกันการควบแน่นเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, เพิ่มแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
