รายละเอียดสินค้า:
|
| สื่อ: | แก๊ส | การติดตั้ง: | ตำแหน่งใด ๆ |
|---|---|---|---|
| อันดับ IP: | IP66 | โหมดควบคุม: | การควบคุมไฟฟ้าเดี่ยว |
| การเชื่อมต่ออากาศ: | ชนิดท่อ 1/2G | ระดับพลังงาน: | 3.5W |
แนะนำ:

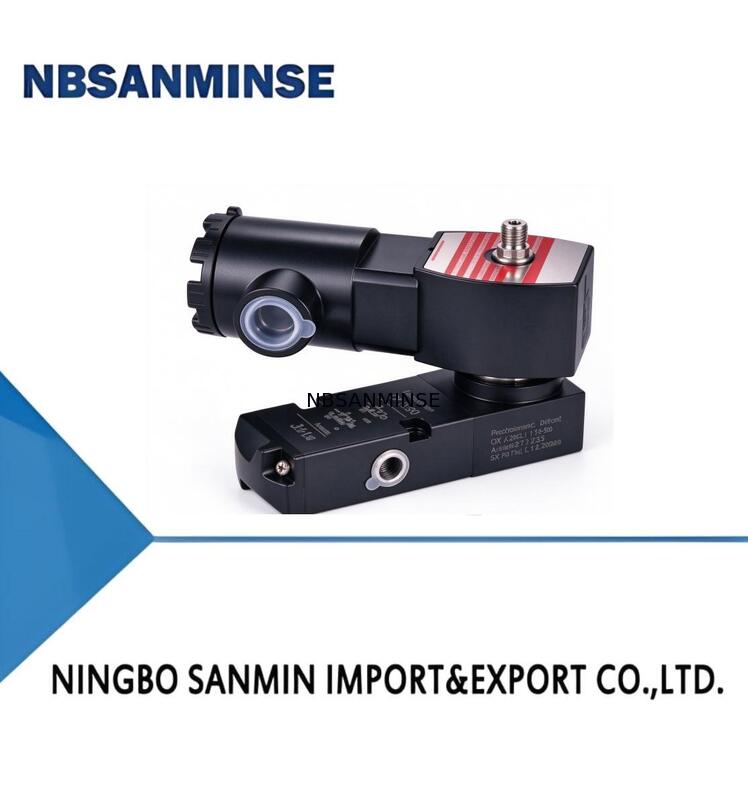

โซลินอยด์วาล์วรุ่น LV600 เหมาะสำหรับการใช้งานร่วมกับวาล์วควบคุมแบบนิวแมติกและแอคทูเอเตอร์แบบลูกสูบในกระบวนการผลิตส่วนใหญ่ ในโอกาสนี้ โซลินอยด์วาล์วมีหน้าที่เสริมเท่านั้น แต่มีความสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งในสายการผลิต โซลินอยด์วาล์วมีบทบาทสำคัญมาก เช่น การควบคุมสถานะการเปิด-ปิดของวาล์วในกระบวนการเมื่อแหล่งก๊าซขัดข้อง เมื่อความปลอดภัยของกระบวนการผลิตต้องการการทำงานของวาล์ว ส่วนใหญ่จำเป็นต้องควบคุมโดยโซลินอยด์วาล์ว มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมน้ำมัน ก๊าซธรรมชาติ และเคมี และยังสามารถตอบสนองความต้องการในการตอบสนองที่รวดเร็วและอายุการใช้งานความถี่สูงในระบบควบคุมอัตโนมัติทางอุตสาหกรรม
คุณสมบัติ:
เป็นไปตามมาตรฐานความปลอดภัยเชิงฟังก์ชัน IEC61508, ได้รับการรับรองจาก TÜV ระดับความสมบูรณ์ของความปลอดภัย SIL3
โครงสร้างแบบโซลินอยด์เดี่ยวและคู่
การออกแบบซีลแบบสถิต
คอยล์แบบป้องกันการระเบิด (Intrinsic safety Coil)
มีตัวเลือกการใช้พลังงานต่ำ
ทิศทางอิสระสำหรับตัวขับโซลินอยด์ หรือสี่ทิศทางคงที่
มีตัวควบคุมแบบแมนนวล
มีตัวเลือกการนำร่องภายนอก/ภายใน
การเชื่อมต่อพอร์ตแบบเกลียวและอินเทอร์เฟซ NAMUR
ฟังก์ชัน:
![]()
![]()
ข้อมูลจำเพาะทางเทคนิค
| รายการ | คอยล์เดี่ยว/คอยล์คู่ |
| ประเภทการนำร่อง | นำร่องภายใน/ภายนอก |
| สื่อ | ก๊าซ |
| ช่วงอุณหภูมิแวดล้อม | -60℃~+60℃ |
| อุณหภูมิสื่อ | -60℃~+60℃ |
| ความแตกต่างของแรงดันในการทำงาน | 29 ถึง 145 psi (2.0 ถึง 10 บาร์) |
| ค่าสัมประสิทธิ์การไหล | 1.11Cv (1.06m³/h, 592K/min) - 1/4" 3.85Cv (3.30m³/h, 555.00K/min) - 1/2" |
| โครงสร้างวาล์ว | โครงสร้างแบบสปูล หรือโครงสร้างแบบแจ็คเก็ต |
| วัสดุตัววาล์ว | อลูมิเนียม/สแตนเลส |
| สภาพแวดล้อมการใช้งาน | ภายใน/ภายนอกอาคาร |
| การติดตั้ง | ทุกตำแหน่ง |
| ระดับการป้องกัน IP | IP66 |
| การป้องกันการระเบิดและการอนุมัติ | Ex db IC T6 Gb Ex mb tb ⅢIC T80℃ |
ตัวขับโซลินอยด์:
| ระดับฉนวน | กำลังไฟที่ใช้ (วัตต์) | |
| DC วัตต์ | AC วัตต์ | |
| (VA) VA ค้าง | ||
| H | 1.8~6.5W | 1.8~4W |
| แรงดันไฟฟ้ามาตรฐาน | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| รุ่นผลิตภัณฑ์ | DLV600 | LV600 |
| รูปแบบและวัสดุตัววาล์ว | PBA | วัสดุอัลลอยอลูมิเนียมแบบนำร่อง |
| PBS | วัสดุสแตนเลสแบบนำร่อง | |
| ประเภทคอยล์ | PSFCA | กล่องรวมสายอลูมิเนียมพร้อมการปิดผนึกแบบเท |
| PSFCS | กล่องรวมสายสแตนเลสพร้อมการปิดผนึกแบบเท | |
| โหมดควบคุม | sc | การควบคุมด้วยไฟฟ้าเดี่ยว |
| DC | การควบคุมด้วยไฟฟ้าคู่ | |
| อินเทอร์เฟซไฟฟ้า | N | 1/2"NPT |
| G | 1/2”G | |
| 14NG | M20*1.5 | |
| การเชื่อมต่ออากาศ | 14NG | ท่อแบบ 1/4"NPT |
| 14NN | แบบ Namur 1/4"NPT | |
| 38NG | ท่อแบบ 3/8"NPT | |
| 38NN | แบบ Namur 3/8"NPT | |
| 12NG | ท่อแบบ 1/2"NPT | |
| 12NN | แบบ Namur 1/2"NPT | |
| 14GB | ท่อแบบ 1/4G | |
| 14GB | แบบ Namur 1/4G | |
| 38GB | ท่อแบบ 3/8G | |
| 38GB | แบบ Namur 3/8G | |
| 12GG | ท่อแบบ 1/2G | |
| 12GB | แบบ Namur 1/2G | |
| ประเภทฟังก์ชัน | 3 | 3 พอร์ต 2 ตำแหน่ง |
| 5 | 5 พอร์ต 2 ตำแหน่ง | |
| 35 | ศูนย์กลางแรงดัน 5/3 | |
| 35E | ศูนย์กลางไอเสีย 5/3 | |
| 35C | ศูนย์กลางปิด 5/3 | |
| ระดับกำลังไฟ | P | 3.5W |
| LP | <3W | |
| ตัวควบคุมแบบแมนนวล | 1 | ไม่มีการทำงานแบบแมนนวล |
| 2 | มีการทำงานแบบแมนนวล | |
| อุณหภูมิ | ST | [-20°℃~+60℃][-20℃~+60°℃] |
| OL | [-40℃~+60°℃]I-40℃~+60°℃] | |
| พิเศษ | * | พิเศษตามคำขอ |
| แรงดันไฟฟ้า | 24VDC 110VDC 24VAC 220VAC |
มีตัวเลือกพิเศษตามอุปกรณ์
ดูรายละเอียดในเอกสารข้อมูลผลิตภัณฑ์
