รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 24VDC | ระดับพลังงาน: | 3.5W~6W |
|---|---|---|---|
| ประเภทฟังก์ชัน: | 5/3ศูนย์ท่อไอเสีย | การเชื่อมต่ออากาศ: | ชนิดท่อ 3/8G |
| การติดตั้ง: | ตำแหน่งใด ๆ | สื่อ: | อากาศ/ก๊าซเนิร์ต |
แนะนำ:

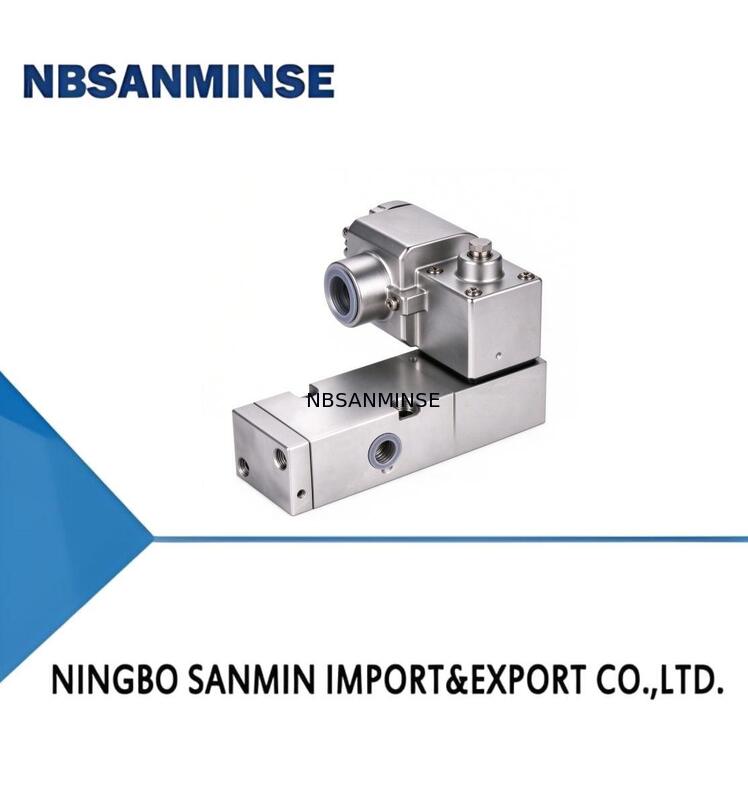

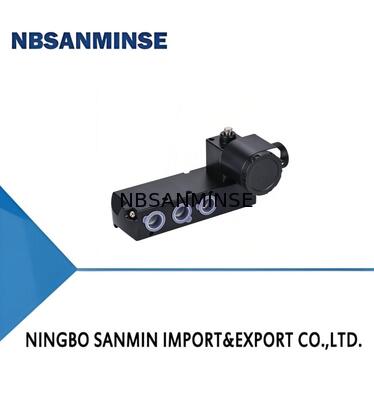

โซลินอยด์วาล์วรุ่น LV600 เหมาะสำหรับการใช้งานร่วมกับวาล์วควบคุมแบบนิวแมติกและแอคทูเอเตอร์แบบลูกสูบในกระบวนการผลิตส่วนใหญ่ ในโอกาสนี้ โซลินอยด์วาล์วมีหน้าที่เสริมเท่านั้น แต่มีความสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งในสายการผลิต โซลินอยด์วาล์วมีบทบาทสำคัญอย่างยิ่ง เช่น เมื่อแหล่งก๊าซขัดข้อง เมื่อความปลอดภัยของกระบวนการผลิตต้องการการทำงานของวาล์ว ส่วนใหญ่จำเป็นต้องควบคุมโดยโซลินอยด์วาล์ว มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมน้ำมัน ก๊าซธรรมชาติ และเคมี และยังสามารถตอบสนองความต้องการในการใช้งานของการตอบสนองที่รวดเร็วและอายุการใช้งานความถี่สูงบนระบบควบคุมอัตโนมัติทางอุตสาหกรรม
คุณสมบัติ:
เป็นไปตามมาตรฐานความปลอดภัยเชิงฟังก์ชัน IEC61508, ได้รับการรับรอง TÜV ระดับความสมบูรณ์ของความปลอดภัย SIL3
โครงสร้างแบบโซลินอยด์เดี่ยวและคู่
การออกแบบซีลแบบสถิต
ได้รับการรับรองป้องกันการระเบิด Ex d
มีตัวเลือกการใช้พลังงานต่ำ
ทิศทางอิสระสำหรับตัวขับโซลินอยด์หรือสี่ทิศทางคงที่
มีตัวดำเนินการแบบแมนนวล
มีตัวเลือกนำร่องภายนอก/ภายใน
การเชื่อมต่อพอร์ตแบบเกลียวและอินเทอร์เฟซ NAMUR
ฟังก์ชัน:
![]()
ข้อมูลจำเพาะทางเทคนิค:
| รายการ | การควบคุมอิเล็กทรอนิกส์เดี่ยว/การควบคุมอิเล็กทรอนิกส์คู่ |
| ประเภทนำร่อง | ประเภทนำร่อง |
| สื่อ | อากาศ/ก๊าซเฉื่อย |
| ช่วงอุณหภูมิแวดล้อม | -60℃ ~ 60℃ |
| อุณหภูมิสื่อ | -60℃~ 60℃ |
| ความแตกต่างของแรงดันใช้งาน | 29 ถึง 145 psi (2.0 ถึง 10 บาร์) |
| ค่าสัมประสิทธิ์การไหล | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| โครงสร้างวาล์ว | โครงสร้างแบบสปูลหรือโครงสร้างแบบแจ็คเก็ต |
| วัสดุตัวเรือน | อลูมิเนียม/สแตนเลส |
| สภาพแวดล้อมการใช้งาน | ในร่ม/กลางแจ้ง |
| การติดตั้ง | ทุกตำแหน่ง |
| ระดับ IP | IP65 |
| การอนุมัติการป้องกันการระเบิด |
ตัวขับโซลินอยด์:
| ระดับฉนวน | กำลังไฟที่ใช้ | |
| DC วัตต์ | AC วัตต์ | |
| (VA) VA ค้าง | ||
| F | 3~6.5W | 2.5~6.5W |
| แรงดันไฟฟ้ามาตรฐาน | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| ซีรีส์ผลิตภัณฑ์ | LV600 | ซีรีส์ LV600 |
| รูปแบบและวัสดุตัววาล์ว | DFDA | อลูมิเนียมอัลลอยด์ป้องกันการระเบิดแบบสองห้อง |
| DFDS | สแตนเลสสตีลป้องกันการระเบิดแบบสองห้อง | |
| ประเภทขดลวด | FDA | อลูมิเนียมอัลลอยด์ป้องกันการระเบิด |
| FDS | สแตนเลสสตีลป้องกันการระเบิด | |
| โหมดควบคุม | SC | ควบคุมด้วยไฟฟ้าเดี่ยว |
| DC | ควบคุมด้วยไฟฟ้าคู่ | |
| อินเทอร์เฟซไฟฟ้า | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| การเชื่อมต่ออากาศ | 14NG | ประเภทท่อ 1/4NPT |
| 12NG | ประเภทท่อ 1/2NPT | |
| 38NG | ประเภทท่อ 3/8NPT | |
| 14G | ประเภทท่อ 1/4G | |
| 12G | ประเภทท่อ 1/2G | |
| 38G | ประเภทท่อ 3/8G | |
| 14NB | ประเภท Namur 1/4NPT | |
| 14GB | ประเภท Namur 1/4G | |
| 12NB | ประเภท Namur 1/2NPT | |
| 12GB | ประเภท Namur 1/2G | |
| 38NB | ประเภท Namur 3/8NPT | |
| 38GB | ประเภท Namur 3/8G | |
| ประเภทฟังก์ชัน | 3 | 3 พอร์ต 2 ตำแหน่ง |
| 5 | 5 พอร์ต 2 ตำแหน่ง | |
| 35P | ศูนย์กลางแรงดัน 5/3 | |
| 35C | ศูนย์กลางปิด 5/3 | |
| 35E | ศูนย์กลางไอเสีย 5/3 | |
| ระดับพลังงาน | P | 3.5W~6W |
| LP | <3W | |
| ตัวดำเนินการแบบแมนนวล | P | ไม่มีการทำงานแบบแมนนวล |
| อุณหภูมิ | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| พิเศษ | * | พิเศษตามคำขอ |
| แรงดันไฟฟ้า | 24VDC 110VDC 220VAC |
มีตัวเลือกพิเศษตามอุปกรณ์
ดูรายละเอียดในเอกสารข้อมูลผลิตภัณฑ์
