รายละเอียดสินค้า:
|
| อุณหภูมิ: | อุณหภูมิ | แรงดันไฟฟ้า: | 24VDC |
|---|---|---|---|
| ระดับพลังงาน: | 3.5W~6W | การติดตั้ง: | ตำแหน่งใด ๆ |
| สภาพแวดล้อมแอปพลิเคชัน: | ในร่ม/กลางแจ้ง | สื่อ: | แก๊ส |
แนะนำ:

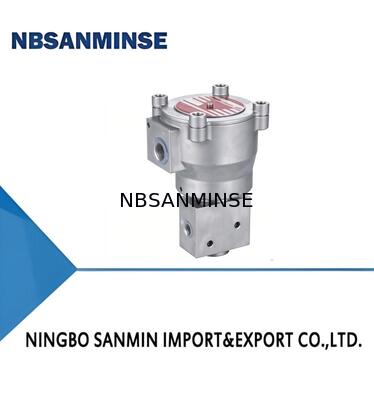

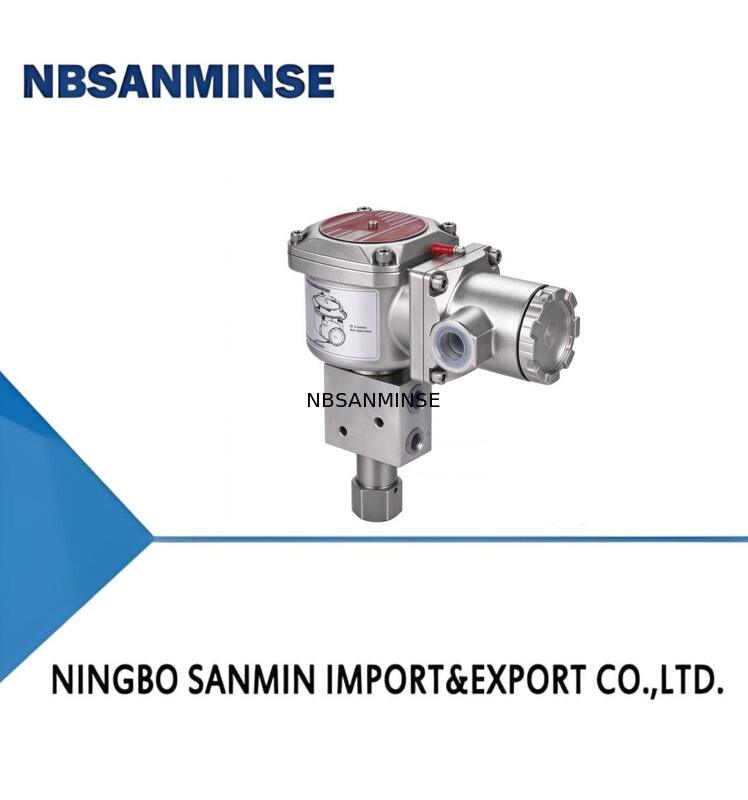

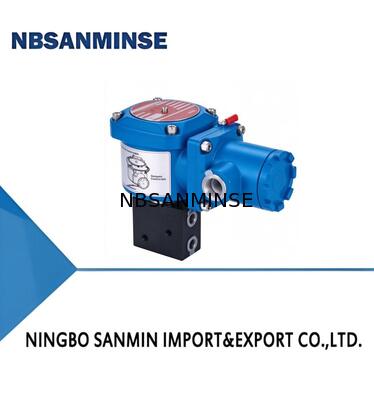

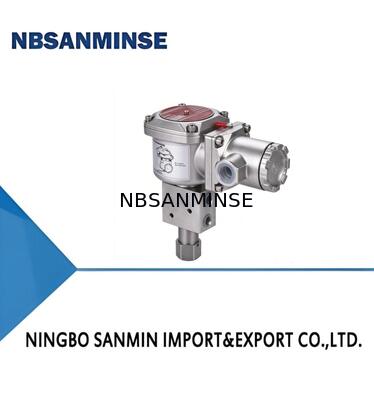

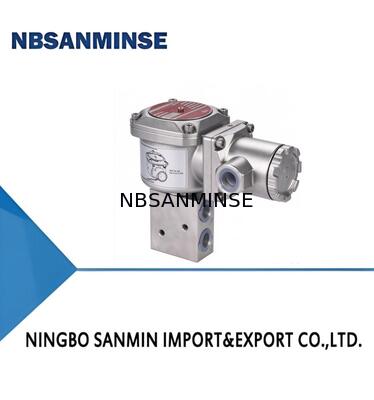

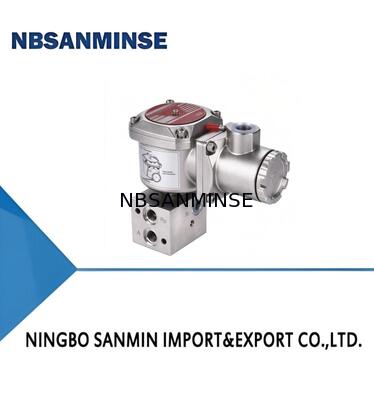

โซลินอยด์วาล์วรุ่น LV600 เหมาะสำหรับการใช้งานร่วมกับวาล์วควบคุมแบบนิวเมติกและแอคทูเอเตอร์แบบลูกสูบในกระบวนการผลิตส่วนใหญ่ ในโอกาสนี้ โซลินอยด์วาล์วมีหน้าที่เสริมเท่านั้น แต่มีความสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งในสายการผลิต โซลินอยด์วาล์วมีบทบาทสำคัญมาก เช่น สถานะเปิดและปิดของวาล์วในกระบวนการเมื่อแหล่งก๊าซขัดข้อง เมื่อความปลอดภัยในการผลิตต้องการการทำงานของวาล์ว ส่วนใหญ่จำเป็นต้องควบคุมโดยโซลินอยด์วาล์ว มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมน้ำมัน ก๊าซธรรมชาติ และเคมี และยังสามารถตอบสนองความต้องการในการใช้งานของการตอบสนองที่รวดเร็วและอายุการใช้งานความถี่สูงในระบบอัตโนมัติทางอุตสาหกรรม
คุณสมบัติ:
เป็นไปตามมาตรฐานความปลอดภัยเชิงฟังก์ชัน IEC61508, ได้รับการรับรอง TÜV Safety Integrity Level SIL3
โครงสร้างแบบลูกสูบทำงานโดยตรง
การออกแบบที่สมดุล
ทิศทางการเชื่อมต่อสายเคเบิลแบบอิสระ
มีตัวเลือกการใช้พลังงานต่ำ
ตัวดำเนินการป้องกันการระเบิดและไม่ป้องกันการระเบิด
ช่วงแรงดันกว้างและไม่ต้องการแรงดันในการทำงานขั้นต่ำ
มีทิศทางการไหลคู่
ฟังก์ชัน:
![]()
ข้อมูลจำเพาะทางเทคนิค:
| รายการ | การควบคุมอิเล็กทรอนิกส์เดี่ยว/การควบคุมอิเล็กทรอนิกส์คู่ |
| PILOT ประเภท | ประเภททำงานโดยตรง |
| สื่อ | ก๊าซ |
| ช่วงอุณหภูมิแวดล้อม | -60°C ~60°C |
| อุณหภูมิสื่อ | -60°C~ 60°C |
| ความแตกต่างของแรงดันในการทำงาน | 29 ถึง 145 psi (2.0 ถึง 10 บาร์) |
| ค่าสัมประสิทธิ์การไหล | 1.11Cv(1.06Kv)m³/h 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| โครงสร้างวาล์ว | ประเภททำงานโดยตรง |
| วัสดุตัววาล์ว | สแตนเลส/อลูมิเนียม/สแตนเลส |
| สภาพแวดล้อมการใช้งาน | ในร่ม/กลางแจ้ง |
| การติดตั้ง | ทุกตำแหน่ง |
| ระดับ IP | IP65/IP67 |
| การอนุมัติการป้องกันการระเบิด | Ex db IIC T6~T3Gb |
ตัวดำเนินการโซลินอยด์:
| ระดับฉนวน | กำลังไฟที่ใช้ | |
| DC วัตต์ | AC วัตต์ | |
| (VA) VA ค้าง | ||
| H | 1.8~6.5W | 1.8~4W |
| แรงดันไฟฟ้ามาตรฐาน | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| ซีรีส์ผลิตภัณฑ์ | LV600 | ซีรีส์ LV600 |
| รูปแบบและวัสดุตัววาล์ว | BS | ทำงานโดยตรง วัสดุสแตนเลส |
| DFDA | ห้องคู่ อลูมิเนียมอัลลอยด์ป้องกันการระเบิด |
|
| ประเภทขดลวด | FDA | ป้องกันการระเบิด อลูมิเนียม |
| FDS | สแตนเลสป้องกันการระเบิด เหล็ก |
|
| โหมดควบคุม | TC | การควบคุมไฟฟ้าเดี่ยว |
| อินเทอร์เฟซไฟฟ้า | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| 14NG | ประเภทท่อ 1/4NPT | |
| 12NG | ประเภทท่อ 1/2NPT | |
| 14G | ประเภทท่อ 1/4G | |
| 12G | ประเภทท่อ 1/2G | |
| การเชื่อมต่ออากาศ | 14NB | ประเภท Namur 1/4NPT |
| 14GB | ประเภท Namur 1/4G | |
| 12NB | ประเภท Namur 1/2NPT | |
| 12GB | ประเภท Namur 1/2G | |
| ประเภทฟังก์ชัน | 3 | สองตำแหน่งสามทาง |
| ระดับพลังงาน | ไม่มีการทำงานด้วยตนเอง | 3.5W~6WL |
| Tไม่มีการทำงานด้วยตนเอง | Wตัวดำเนินการด้วยตนเอง | |
| P | ไม่มีการทำงานด้วยตนเอง | S |
| T(-40°C~+60°C) | อุณหภูมิ | |
| L | T(-40°C~+60°C) | L |
| T(-40°C~+60°C) | CL (-60°C~+60°C) | |
| พิเศษ | * | |
| พิเศษตามคำขอ | แรงดันไฟฟ้า | 24VDC |
| 110VDC | 220VAC มีตัวเลือกพิเศษตามอุปกรณ์ ดูรายละเอียดในเอกสารข้อมูลผลิตภัณฑ์ |
