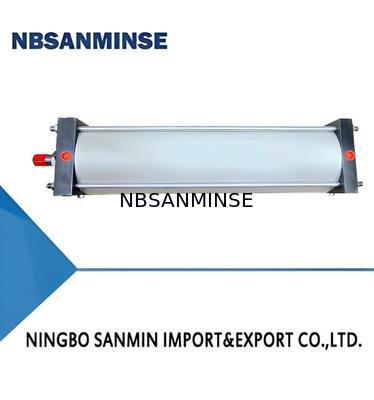

10A-2 กระปุกอากาศปนูมาติก ISO Bore Φ125, Φ160, Φ200, Φ250 กระปุกใหญ่หนัก

I. ลักษณะ

1. ขนาดการติดตั้งสอดคล้องกับ ISO (มาตรฐานสากล)
2. การหล่อลื่นไร้น้ํามัน (ให้เลือกหล่อลื่นด้วยน้ํามัน) หลีกเลี่ยงการปนเปื้อนน้ํามัน-ก๊าซ และเครื่องหล่อลื่นหมอกน้ํามันสามารถหลีกเลี่ยง
3. ส่วนใหญ่ทําจากเหล็กคาร์บอนคุณภาพสูง แข็งแรงและทนทาน เหมาะสําหรับการทํางานในสภาพที่ยากลําบาก

II สัญลักษณ์และลักษณะ

III. แบบ

IV ปริมาตรเทคนิคหลัก

1. ช่องลวด: Φ125, Φ160, Φ200, Φ250 (มม)
2. คูชั่นโครง: 20, 23, 23, 25 (มม)
3. ความยาวสูงสุด: 2000mm
4. ระยะความดันการทํางาน: 1 ~ 10bar
5. ความดันการป้องกัน: 15bar
6. ระยะความเร็วการทํางาน: 50 ~ 700mm/s
7. ระยะอุณหภูมิการทํางาน: -25 ~ +80 °C (ในสภาพที่ไม่แข็ง)
8. สื่อการทํางาน: อากาศดันสะอาด
9. การหล่อลื่น: ไม่จําเป็น (หล่อลื่นด้วยน้ํามันเป็นตัวเลือก)

V. ขนาดการออกแบบและการติดตั้ง

1. ประเภทพื้นฐาน (SD Type) ISO

VI. รูปแบบและขนาดของอุปกรณ์เสริมปลายไม้

• ประเภท T (สต๊อปเชื่อมต่อลําเลียงเดียว)
•
• ประเภท Y (สต๊อปเชื่อมต่อทรงกระดานมีสปิน)
•
•
