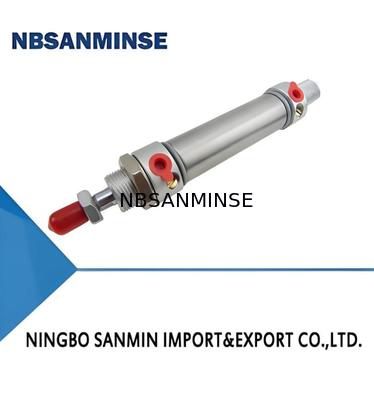

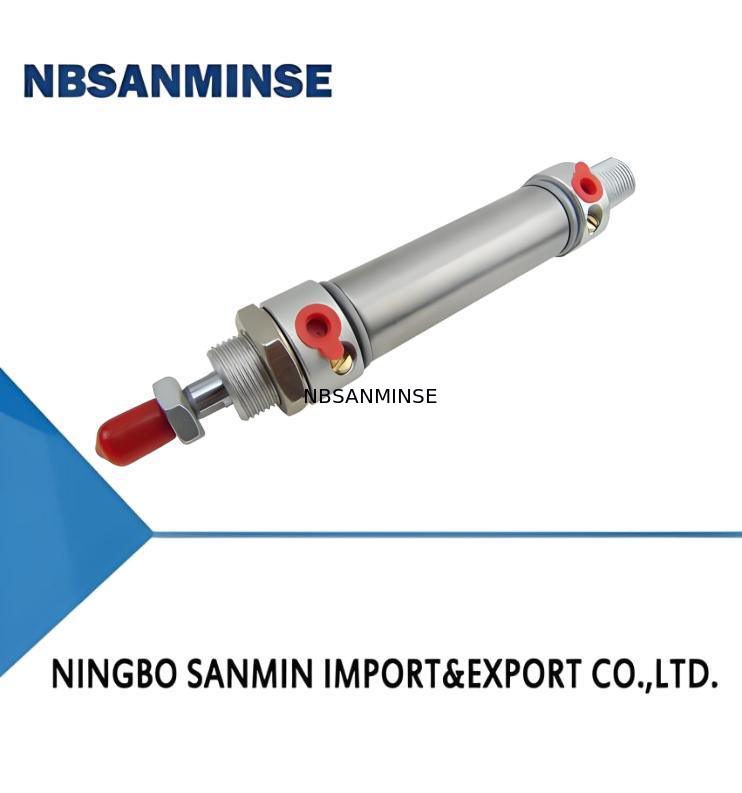

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar
10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar

ภาพใหญ่ :  10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: NBSANMINSE
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: 10ป-3
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: กล่อง
เวลาการส่งมอบ: 5-30 วัน
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: 10,000pcs
ติดต่อ

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar

ลักษณะ
ความดันพิสูจน์: 15(บาร์) แบบฟอร์มกันกระแทก: คูชั่นพาด
ถือปัจจุบัน: AC220V,50Hz:0.015A อุณหภูมิในการทำงาน: -25 ~ +80(℃)
การจ่ายน้ำมัน: การจ่ายน้ำมัน วัสดุ: SS316 SS304
เน้น:

10Y-3 โมเดล ปนูเมติก ลวดอากาศ

,

ซิลินเดอร์อากาศความดัน 15 บาร์

,

คูชั่นแพด คูชั่นปนิวเมติกไซลินเดอร์

I. ลักษณะ:

1.บล็อคกระบอกเหล็กไร้ขัดเหล็ก ที่มีหัวปลายเชื่อมต่อด้วยกระบวนการ riveting ใหม่ มีขนาดแกนเล็ก น้ําหนักเบาและมีลักษณะอลังการ

2.ผลงานที่ดี ความน่าเชื่อถือสูง และความทนทานต่อการกัดกร่อนที่แข็งแรง

3.ลื่นที่ไม่ใช้น้ํามัน (ลื่นด้วยน้ํามันยังมี) หลีกเลี่ยงการปนเปื้อนจากน้ํามันและก๊าซ และลื่นหมอกน้ํามันสามารถหลีกเลี่ยง

4ด้านปลายทั้งสองใช้โครงสร้างปูม่าทัณฑ์ปรับความเร็ว เหมาะสําหรับโอกาสที่ต้องการปูม่าขนาดใหญ่

II. แบบ

ประเภทมาตรฐาน

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 0

ด้วยชนิดสวิตช์

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 1

ด้วยชนิดของวาล์ว

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 2

ด้วยชนิดวาล์วและสวิตช์

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 3

①  รุ่นกระบอก ดูตารางประสิทธิภาพของกระบอกสําหรับรายละเอียด
② แบบการติดตั้ง ดูแผนภูมิในหน้าต่อไปเพื่อรายละเอียด
⑤ ใบปกหลัง ดูแผนภูมิในหน้าต่อไปเพื่อรายละเอียด
รหัส S P K
 ชื่อ ประเภทหลัก Port Axial Port (ท่าทางแกน) FD-13RV
⑥ ระบบการทํางานของวาล์ว A: กดชนิดเมื่อแรง
B: ชนิดลากเมื่อแรง
⑦ ความดันการทํางานของวาล์ว 5: AC220V 50HZ
8:DC24V
⑧ โมเดลสวิทช์ ดูตารางผลงานสวิตช์สําหรับรายละเอียด
รหัส K H
 ชื่อ FD-03R FD-13RV
⑨ จํานวนสวิตช์
⑩ อุปกรณ์เสริมสําหรับเชื่อมต่อปลายไม้ ดูแผนภูมิ 10Y-1 สําหรับรายละเอียด

III สัญลักษณ์กราฟิกและลักษณะ

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 4

IV ปริมาตรเทคนิคหลัก
1ปริมาตรเทคนิคหลักของกระบอก
ประเภท ประเภทมาตรฐาน ประเภทที่ติดเครื่องสวิทช์ ประเภทที่มี Mesh ประเภทที่มี Mesh & Switch
รุ่น 10Y-3 10Y-3R 10Y-3V 10Y-3K
ช่องเจาะกระบอก (mm) Φ25,Φ32,Φ40,Φ50
ความยาวสูงสุด (mm) Φ25:400;Φ32:500;Φ40:600;Φ50:800
ขั้นต่ําสุดการกระแทก (mm) ไม่จํากัด 37  ไม่จํากัด 37
ระยะความดันการทํางาน (บาร์) 0.5?? 10 1.5?? 10
ความต้านทานความดัน (บาร์) 15
ระยะความเร็วการทํางาน (mm/s) 50 ¢ 700 50 ¢ 500
ระยะอุณหภูมิการทํางาน (°C) -25 ~ +80 (ในสภาพที่ไม่แข็ง)
สื่อการทํางาน อากาศกดแห้งและสะอาด
ประเภทหมอน หมอนอากาศปรับได้

2ปริมาตรเทคนิคหลักของสวิตช์

ปริมาตร 2/5 Way Single Solenoid ปริมาตรการระบายทาง
ประเภท A: กดชนิดเมื่อแรง B: ชนิดลากเมื่อแรง
ความดันเฉพาะ AC220V,50Hz; DC24V
ความสับสนของความกระชับกําลัง ± 10%
ปัจจุบันเริ่มต้น AC220V,50Hz;0.028A
ปัจจุบันการรักษา AC220V,50Hz:0.015A; DC24V:0.09A
การบริโภคพลังงาน AC220V,50Hz:1.8W
DC24V:2.2W
ประเภทการปิด B
ระยะความดันการทํางาน  1.5?? 10bar

V. ขนาดการออกแบบและการติดตั้ง

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 5

10Y-3 กระป๋องอากาศจากสแตนเลส พร้อมวาล์วและการออกแบบสวิทช์ 10bar 6

หมายเหตุ:
1ขนาดของอุปกรณ์เสริมกล่องสําหรับกล่อง 10Y-3 ซีรีย์คือเท่ากันกับกล่อง 10Y-1 กับ Φ25 Φ50 ดังนั้นเมื่อคํานวณขนาดการติดตั้งของกระบอก 10Y-3, สามารถคํานวณได้โดยอ้างอิงจากตารางนี้และตารางขนาดของอุปกรณ์เสริมกล่องสําหรับชุด 10Y-1.

2.กรุณาดูแบบฟอร์มการติดตั้งและแบบฟอร์มการเชื่อมปลายสต๊อปของชุด 10Y-1 สําหรับแบบฟอร์มการติดตั้งและแบบฟอร์มการเชื่อมปลายสต๊อปของ 10Y-3 กับ Φ25?? Φ40
