รายละเอียดสินค้า:
|
| แบบอย่าง: | 10ป-2 | ความดันพิสูจน์: | 15 (บาร์) |
|---|---|---|---|
| แบบฟอร์มกันกระแทก: | คูชั่นพาด | เริ่มต้นปัจจุบัน: | AC220V |
| อุณหภูมิในการทำงาน: | -25 ถึง +80°C | วัสดุ:: | อลูมิเนียม |
| เน้น: | 10Y-1 รูปแบบกระปุกอากาศปนูเมติก,ซิลินเดอร์อากาศความดัน 15 บาร์,คูชั่นแพด คูชั่นปนิวเมติกไซลินเดอร์ |
||

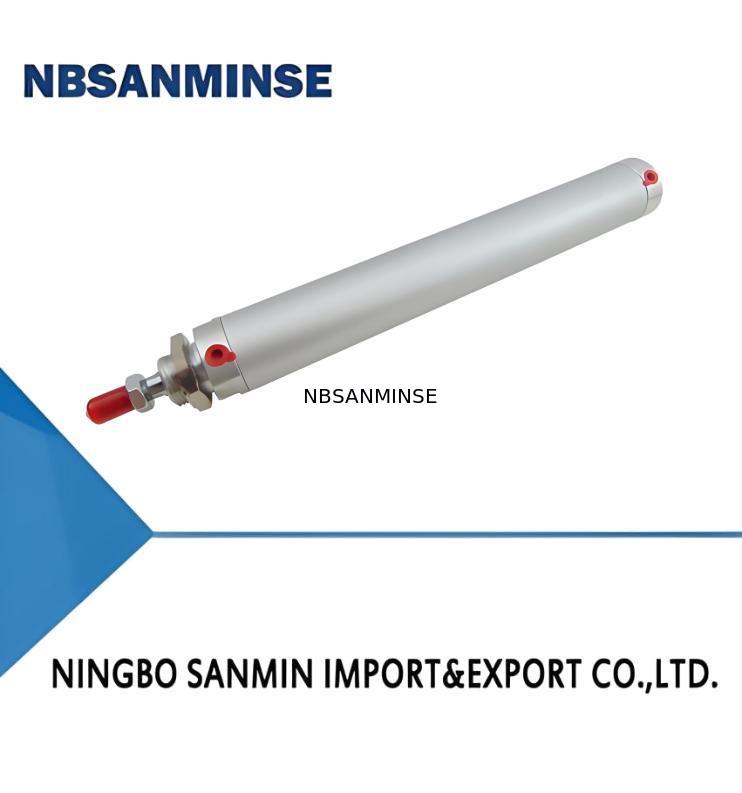

1อะไหล่ทําจากสับสนธิอลูมิเนียม มีน้ําหนักเบาและปริมาตรขนาดเล็ก ช่องในของกระบอกกระบอกเป็น anodized แข็งแรง, โดยเฉพาะอย่างยิ่งทนทานการสวมใส่, มีอายุการใช้งานยาว
2ขนาดการติดตั้งสอดคล้องกับ ISO (มาตรฐานสากล)
3.ลื่นที่ไม่ใช้น้ํามัน (ลื่นด้วยน้ํามันยังมี) หลีกเลี่ยงการปนเปื้อนจากน้ํามันและก๊าซ และลื่นหมอกน้ํามันสามารถหลีกเลี่ยง
4มีหลายชนิดและนิติบุคคล และกระบอกรวมที่มีสวิทช์และวาล์วมีให้เลือก
ประหยัดเวลาในการเชื่อมต่อท่อ และทําให้การบํารุงรักษาและการใช้งานสะดวก
II สัญลักษณ์และลักษณะ
III. แบบ
| ① | รุ่นกระบอก | ดูตารางประสิทธิภาพของกระบอกสําหรับรายละเอียด | |||
| ② | แบบการติดตั้ง | ดูแผนภูมิในหน้าต่อไปเพื่อรายละเอียด | |||
| ⑤ | ใบปกหลัง | ดูแผนภูมิในหน้าต่อไปเพื่อรายละเอียด | |||
| รหัส | S | P | K | ||
| ชื่อ | ประเภทหลัก | Port Axial Port (ท่าทางแกน) | FD-13RV | ||
| ⑥ | ระบบการทํางานของวาล์ว | A: กดชนิดเมื่อแรง | |||
| B: ชนิดลากเมื่อแรง | |||||
| ⑦ | ความดันการทํางานของวาล์ว | 5: AC220V 50HZ | |||
| 8:DC24V | |||||
| ⑧ | โมเดลสวิทช์ | ดูตารางผลงานสวิตช์สําหรับรายละเอียด | |||
| รหัส | K | H | |||
| ชื่อ | FD-03R | FD-13RV | |||
| ⑨ | จํานวนสวิตช์ | ||||
| ⑩ | อุปกรณ์เสริมสําหรับเชื่อมต่อปลายไม้ | ดูแผนภูมิ 10Y-1 สําหรับรายละเอียด | |||
| ประเภท | ประเภทมาตรฐาน | ด้วยชนิดสวิตช์ | ด้วยชนิดของวาล์ว | ด้วยชนิดวาล์วและสวิตช์ |
| รุ่น | 10Y-2 | 10Y-2R | 10Y-2V | 10Y-2K |
| ช่องเจาะกระบอก (mm) | φ20,φ25,Φ32,φ40,φ50 | |||
| ความยาวสูงสุด (mm) | Φ20:300,Φ25:400;Φ32:500;Φ40:600;Φ50:700 | |||
| ความยาวสูงสุด (mm) | ไม่จํากัด | 37 | ไม่จํากัด | 37 |
| ระยะความดันการทํางาน (บาร์) | 0.5?? 10 | 1.5?? 10 | ||
| ความดันการตรวจสอบ (บาร์) | 15 | |||
| ระยะความเร็วการทํางาน (mm/s) | 50 ¢ 700 | 50 ¢ 500 | ||
| ระยะอุณหภูมิการทํางาน (°C) | -25 ∙ +80 (ในสภาพที่ไม่แข็ง) | |||
| กลางการทํางาน | อากาศกดแห้งและสะอาด | |||
| รูปแบบคูชั่น | คูชั่นแพด | |||
| จําหน่ายน้ํามัน | ไม่จําเป็น (ยังมีน้ํามันลื่น) | |||
| รุ่น | FD-03R | ||
| ระยะความดันการทํางาน | 5 วา 240 วอลต์ DC/AC | ||
| ระยะการทํางานปัจจุบัน | 100mA ((สูงสุด) | ||
| ความจุสัมผัสสูงสุด | 10W ((สูงสุด) | ||
| ระยะเวลาการทํางาน | |||
| เวลาฟื้นฟู | |||
| ปริมาตร | 2/5 Way Single Solenoid ปริมาตรการระบายทาง | |||
| ประเภท | A: กดชนิดเมื่อแรง | B: ชนิดลากเมื่อแรง | ||
| ความดันเฉพาะ | AC220V,50Hz; DC24V | |||
| ความสับสนของความกระชับกําลัง | ± 10% | |||
| ปัจจุบันเริ่มต้น | AC220V,50Hz;0.028A | |||
| ปัจจุบันการรักษา | AC220V,50Hz:0.015A; DC24V:0.09A | |||
| การบริโภคพลังงาน | AC220V,50Hz:1.8W | |||
| DC24V:2.2W | ||||
| ประเภทการปิด | B | |||
| ระยะความดันการทํางาน | 1.5?? 10bar | |||
1ขนาดของอุปกรณ์เสริมกล่องสําหรับกล่อง 10Y-2 ซีรี่ย์คือเท่ากันกับกล่อง 10Y-1 กับ Φ20?? Φ50 ดังนั้นเมื่อคํานวณขนาดการติดตั้งของกระบอก 10Y-2, สามารถคํานวณได้โดยอ้างอิงจากตารางนี้และขนาดของอุปกรณ์เสริมกล่องสําหรับชุด 10Y-1.
2.รูปแบบการติดตั้ง SD, FA และ LS สําหรับกระปุก 10Y-2 (ประเภทมาตรฐาน) ที่มีขนาดช่อง Φ20 และ Φ25 ตรงกับ ISO
3.กรุณาดูแบบฝึกติดตั้งและแบบเชื่อมปลายค้อนของชุด 10Y-1 สําหรับแบบฝึกติดตั้งและแบบเชื่อมปลายค้อนของ 10Y-2 กับ Φ20?? Φ50
