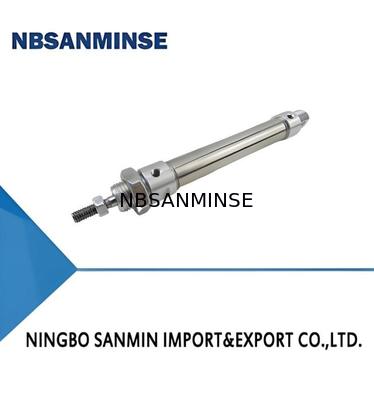

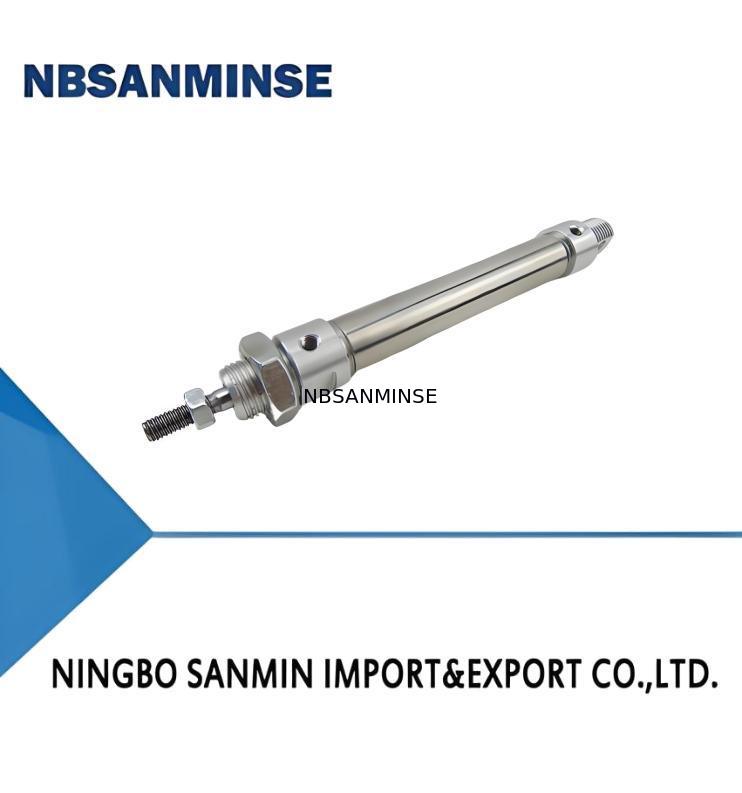

รายละเอียดสินค้า:
|
| แบบฟอร์มกันกระแทก: | คูชั่นพาด | ความดันพิสูจน์: | 15(บาร์) |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -25 ~ +80(℃) | การจ่ายน้ำมัน: | ไม่จำเป็น |
| ความเร็วในการทำงาน: | 50~500(มม./วินาที) | วัสดุ: | สแตนเลส |
| เน้น: | 10Y-1 รูปแบบกระปุกอากาศปนูเมติก,ซิลินเดอร์อากาศความดัน 15 บาร์,คูชั่นแพด คูชั่นปนิวเมติกไซลินเดอร์ |
||
1. ชิ้นส่วนทำจากอลูมิเนียมอัลลอยด์ มีน้ำหนักเบาและขนาดเล็ก รูภายในของกระบอกสูบมีการชุบอะโนไดซ์แบบแข็ง ทนทานต่อการสึกหรอเป็นพิเศษ มีอายุการใช้งานยาวนาน
2. ขนาดการติดตั้งเป็นไปตามมาตรฐาน ISO (มาตรฐานสากล)
3. การหล่อลื่นแบบปราศจากน้ำมัน (มีแบบใช้น้ำมันหล่อลื่นด้วย) หลีกเลี่ยงมลพิษจากน้ำมันและอากาศ และสามารถละเว้นตัวหล่อลื่นน้ำมันได้
II. รุ่น
| ① | รุ่นกระบอกสูบ | ดูตารางประสิทธิภาพกระบอกสูบสำหรับรายละเอียด | |||
| ② | รูปแบบการติดตั้ง | ดูแผนภาพในหน้าถัดไปสำหรับรายละเอียด | |||
| ⑤ | รูปแบบฝาครอบด้านหลัง | ดูแผนภาพในหน้าถัดไปสำหรับรายละเอียด | |||
| รหัส | S | P | K | ||
| ชื่อ | ประเภทพื้นฐาน | พอร์ตแนวแกน | FD-13RV | ||
| ⑥ | โหมดการทำงานของวาล์ว | A: แบบกดเมื่อมีไฟ | |||
| B: แบบดึงเมื่อมีไฟ | |||||
| ⑦ | แรงดันไฟฟ้าที่ใช้งานของวาล์ว | 5: AC220V 50HZ | |||
| 8: DC24V | |||||
| ⑧ | รุ่นสวิตช์ | ดูตารางประสิทธิภาพสวิตช์สำหรับรายละเอียด | |||
| รหัส | K | H | |||
| ชื่อ | FD-03R | FD-13RV | |||
| ⑨ | จำนวนสวิตช์ | ||||
| ⑩ | อุปกรณ์เชื่อมต่อปลายก้านสูบ | ดูแผนภาพในหน้าถัดไปสำหรับรายละเอียด | |||
III. สัญลักษณ์กราฟิกและรูปลักษณ์
IV. พารามิเตอร์ทางเทคนิคหลัก
1. พารามิเตอร์ทางเทคนิคหลักของกระบอกสูบ
| ประเภท | ประเภทมาตรฐาน | พร้อมสวิตช์ | พร้อมวาล์ว | พร้อมวาล์วและสวิตช์ |
| รุ่น | 10Y-1 | 10Y-1R | 10Y-1V | 10Y-1K |
| ขนาดกระบอกสูบ (มม.) | φ8,Φ10,Φ12,Φ16,Φ20,φ25,中32,Φ40,φ50 | 中20,Φ25,中32,中40,φ50 | ||
| ระยะชักสูงสุด (มม.) | Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800 | |||
| ระยะชักสูงสุด (มม.) | ไม่จำกัด | 37 | ไม่จำกัด | 37 |
| ช่วงแรงดันใช้งาน (บาร์) | Φ8~16:1～10;Φ20~φ50:0.5～10 | 1.5～10 | ||
| แรงดันพิสูจน์ (บาร์) | 15 | |||
| ช่วงความเร็วใช้งาน (มม./วินาที) | Φ8~16:50～500;20~50:50～700 | 50~500 | ||
| ช่วงอุณหภูมิใช้งาน (℃) | -25～+80 (ภายใต้สภาวะที่ไม่แข็งตัว) | |||
| ตัวกลางทำงาน | อากาศอัดแห้งและสะอาด | |||
| รูปแบบการบัฟเฟอร์ | แผ่นบัฟเฟอร์ | |||
| การจ่ายน้ำมัน | ไม่จำเป็น (มีแบบใช้น้ำมันหล่อลื่นด้วย) | |||
| รุ่น | FD-03R | FD-13RV |
| ช่วงแรงดันใช้งาน | 5~240V DC/AC | 5~240V DC/AC |
| ช่วงกระแสใช้งาน | 100mA (สูงสุด) | 500mA |
| ความจุหน้าสัมผัสสูงสุด | 10W (สูงสุด) | 10W (สูงสุด) |
| กระแสไฟรั่ว | 0 | ไม่มี |
| ไฟแสดงสถานะ | LED สีแดง | LED สีเหลือง |
| เวลาทำงาน | ||
| เวลาคืนสภาพ | ||
| ความทนทานต่อแรงกระแทก | 30G | 30G |
หมายเหตุ:
① สวิตช์ FD-03R เหมาะสำหรับกระบอกสูบที่มีขนาดกระบอกสูบ Φ8～Φ50
② FD-13RV เหมาะสำหรับกระบอกสูบที่มีขนาดกระบอกสูบ Φ8～Φ50
③ โปรดดูตารางวาล์วที่เกี่ยวข้องของกระบอกสูบซีรีส์ 10Y-2 สำหรับพารามิเตอร์ทางเทคนิคหลักของวาล์ว
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกสูบอากาศ, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วอากาศ,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกสูบไฮดรอลิก, ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯ
Q:ผลิตภัณฑ์ประเภทใดที่คุณสามารถผลิตได้?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกสูบอากาศ/วาล์วไฮดรอลิก/ถังสะสมแรงดันไฮดรอลิก ผลิตภัณฑ์และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกและไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดเน้น Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงแบบทรงกระบอกและไม่ซีลด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นแบบทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่ไปด้วยเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, บาร์, psi, กก./ตร.ซม.?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯQ: ควรให้ความสนใจกับส่วนประกอบนิวแมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ฟลูออโรอีลาสโตเมอร์, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ | สำรองระยะการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, เพิ่มแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
