รายละเอียดสินค้า:
|
| ความดันพิสูจน์: | 15(บาร์) | ความกดดันในการทำงาน: | 1-10(บาร์) |
|---|---|---|---|
| การดำเนินงานในปัจจุบัน: | 100mA (สูงสุด) | สื่อการทำงาน: | ไม่จำเป็น |
| วัสดุ: | อลูมิเนียม | ||
| เน้น: | รุ่น QGY กระป๋องอากาศปนูมาติก,ISO 21287 ซิลินเดอร์อากาศแบบปนูมาติก,ซิลินเดอร์อากาศความเร็วสูงสุด 2000 มม. |
||
1. ผลิตภัณฑ์ใหม่ที่พัฒนาขึ้นเองโดยการย่อยและดูดซับเทคโนโลยีขั้นสูงจากต่างประเทศ
2. ขนาดแกนเล็ก กะทัดรัด น้ำหนักเบา และโครงสร้างสวยงาม
3. ติดตั้งโดยตรง ไม่ต้องใช้อุปกรณ์ติดตั้ง
4. การหล่อลื่นแบบไร้น้ำมัน (มีแบบหล่อลื่นด้วยน้ำมันด้วย) หลีกเลี่ยงมลพิษจากน้ำมันและอากาศ และสามารถละเว้นตัวหล่อลื่นละอองน้ำมันได้
II. สัญลักษณ์กราฟิกและรูปลักษณ์

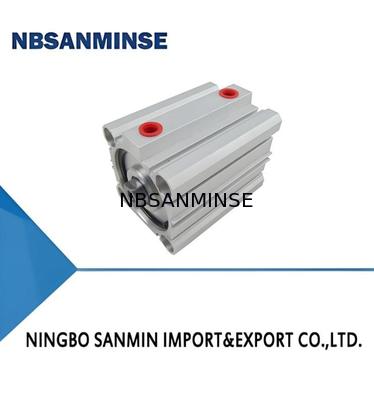

QGY (รุ่นมาตรฐาน)
QGY (D) (รุ่นมาตรฐานแบบทำงานทางเดียว สปริงหน้า)
QGYR (รุ่นพร้อมสวิตช์)
QGYR (D) (รุ่นพร้อมสวิตช์ แบบทำงานทางเดียว สปริงหน้า)
พารามิเตอร์ทางเทคนิคหลักของกระบอกสูบ
| รุ่น | QGY,QGYR | QGY(D),QGYR(D) | ||||||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) | 20,25,32,40,50,63,80,100, 125 |
20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | φ125 | ||||
| แรงดันทดสอบ (บาร์) | 15 | |||||||||||||
| แรงดันใช้งาน (บาร์) | 1~10 | 2~10 | ||||||||||||
| ช่วงอุณหภูมิใช้งาน (℃) | -25 ~ +80 (ภายใต้สภาวะที่ไม่แข็งตัว) | |||||||||||||
| ระยะชักสูงสุด (มม.) | Φ20~Φ25:30; Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 | ||||||||||||
| ระยะชักสูงสุด (มม.) | อากาศอัดแห้งบริสุทธิ์ | |||||||||||||
| ตัวกลางในการทำงาน | ไม่จำเป็น (มีแบบหล่อลื่นด้วยน้ำมันด้วย) | |||||||||||||
| สปริงสำหรับระยะชักสูงสุด | แรงปฏิกิริยาเริ่มต้น (N) | 14.5 | 22.8 | 32 | 51.8 | 72 | 83.2 | 115.5 | 128.7 | 488 | ||||
| แรงปฏิกิริยาสุดท้าย (N) | 48.1 | 57 | 102 | 142.5 | 216 | 211.2 | 247.5 | 260.7 | 1442 | |||||
รุ่นและพารามิเตอร์ทางเทคนิคหลักของสวิตช์
| รหัส | รุ่น | เส้นผ่านศูนย์กลางที่ใช้ได้ | ช่วงแรงดันไฟฟ้าที่ใช้งาน | ช่วงกระแสไฟฟ้าที่ใช้งาน | ความจุหน้าสัมผัสสูงสุด | ||||||
| V | FD-72R | Φ20~Φ100 | 5~240V DC/AC | 100mA(สูงสุด) | 10W | ||||||
ภาพวาดโครงร่างกระบอกสูบแบบบาง QGY
ช่วงเส้นผ่านศูนย์กลาง: Φ20~Φ25
ช่วงเส้นผ่านศูนย์กลาง: Φ32~Φ125
ภาพวาดโครงร่างกระบอกสูบแบบบาง QGY (D) แบบทำงานทางเดียว สปริงหน้า
ช่วงเส้นผ่านศูนย์กลาง: Φ20~Φ25
ช่วงเส้นผ่านศูนย์กลาง: Φ32~Φ125
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, อุปกรณ์บำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกสูบไฮดรอลิก, ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตสแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกและไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดเน้น Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวท่อตรงแบบทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นแบบทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นเกลียวท่อตรงแบบทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, บาร์, psi, กก./ซม.²?
A: 1MPa=10บาร์≈145psi≈10กก.
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง การสลับบ่อย หัวนำร่องเข้าสู่ของเหลว ปัญหาวาล์วคอร์และสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯQ: ควรให้ความสนใจกับส่วนประกอบนิวแมติกในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ฟลูออโรคาร์บอน, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การทำให้แห้งที่จุดน้ำค้างต่ำมาก (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ | เว้นช่องว่างสำหรับการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวจากความเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
