รายละเอียดสินค้า:
|
| ผนึก: | Viton | แรงอัด: | 1. 2 (MPA) |
|---|---|---|---|
| ของไหลปานกลาง: | กรดแข็ง | อุณหภูมิในการทำงาน: | สูงสุด +120 ℃ |
| แรงกดดันในการทำงาน: | 0. 01 ～ 0.6 (MPA) นักบิน 0 ～ 1.5 ม. คอลัมน์น้ำการกระทำโดยตรง | ||

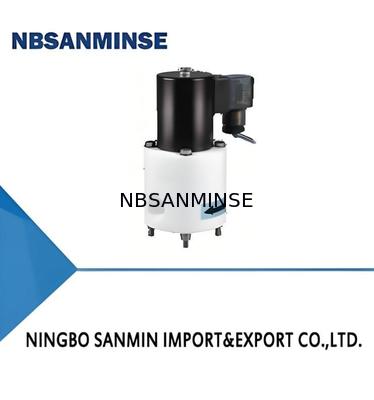

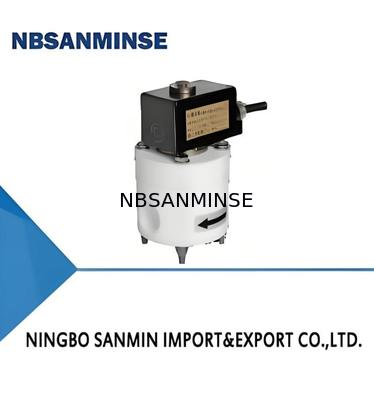

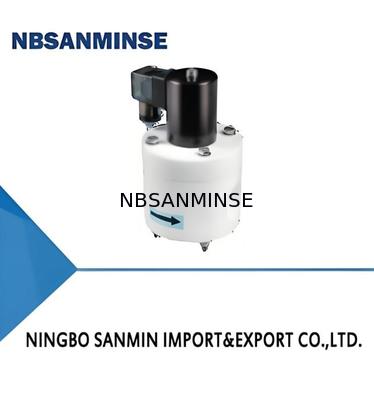

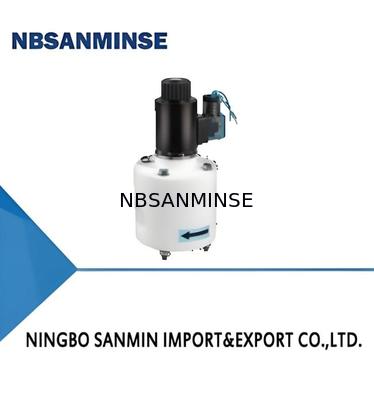

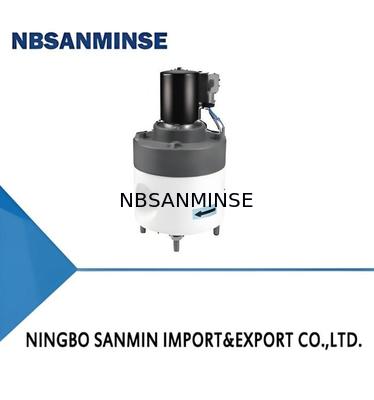

| เน้น: | วาล์วแม่เหล็กไฟฟ้าโพลีเตตระฟลูออโรเอทิลีน (PTFE) สูงสุด +120℃,วาล์วโซลินอยด์ PTFE 0.01～0.6 MPa,วาล์วโซลินอยด์นิวเมติกส์ทนแรงอัด 1.2 MPa |
||
| รุ่นผลิตภัณฑ์ | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 | |
| Orifice (มม.) | 15 | 20 | ZP | 32 | 40 | 50 | |
| ค่า CV | 4 | 5.5 | 13 | 17 | ZP | 40 | |
| ของเหลว | ของเหลวปานกลาง กรดแก่, ด่างแก่ และตัวทำละลายอินทรีย์ (ปรึกษาผู้ผลิตเพื่อดูรายละเอียด) | ||||||
| อุณหภูมิการทำงาน | สูงสุด. +120℃ | ||||||
| แรงดันใช้งาน | 0. 01～0.6 (MPa) นำร่อง 0～1.5 m คอลัมน์น้ำโดยตรง | ||||||
| ความแข็งแรงอัด | 1.2(MPa) | ||||||
| ซีล | VITON | ||||||
| แรงดันไฟฟ้า | AC220V | 15W | 28W | เริ่มต้น: 350W | |||
| การบำรุงรักษา: 10W | |||||||
| DC24V | 15W | 28W | เริ่มต้น: 85W | ||||
| การบำรุงรักษา: 25W | |||||||
พารามิเตอร์ทางเทคนิคและขนาดภายนอก
| รุ่นผลิตภัณฑ์ | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 |
| การเชื่อมต่อ | G1/2" | G3/4" | G1" | G1-1/4" | G1-1/2" | G2" |
| D | Φ70 | Φ80 | Φ95 | Φ120 | Φ130 | Φ150 |
| H | 127 | 136 | 145 | 200 | 220 | 249 |
| E | 56.5 | 70.5 | 78 | 110 | 113 | 140 |
| A | 18.5 | 20 | ZP | 31 | 33.5 | 43 |
| M | M5 | M6 | M6 | M8 | M8 | M10 |
| L | 14 | 10 | 12 | 20 | 17 | 20 |
| หน้าแปลน | 92 | 92 | 92 | 94 | 94 | 94 |
| แรงดันไฟฟ้า | Φ58 | Φ68 | Φ75 | Φ98 | Φ106 | Φ116 |
| รุ่นผลิตภัณฑ์ | NHF15 | NHF20 | NHF25 | NHF32 | NHF40 | NHF50 |

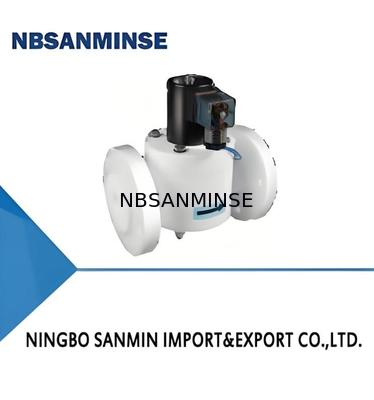

| การเชื่อมต่อ | มาตรฐานคือหน้าแปลนมาตรฐานแห่งชาติ, มาตรฐานขนาด 1.6MPa (สามารถปรับแต่งหน้าแปลนอื่นๆ ได้) | |||||
| L | 140 | 155 | 167 | 216 | 220 | 254 |
| D | Φ65 | Φ75 | Φ85 | Φ100 | Φ110 | Φ125 |
| d | Φ14 | Φ14 | Φ18 | Φ18 | Φ18 | Φ18 |
UPVC
PVC เกิดจากการเกิดพอลิเมอไรเซชันของไวนิลคลอไรด์โมโนเมอร์ (VCM) เมื่อ PVC ผสมกับสารเติมแต่งที่เป็นของแข็ง ผลิตภัณฑ์ที่ได้เรียกว่า PVC หรือที่เรียกว่า PVC แข็ง มีคุณสมบัติทางกลที่แข็งแรง ทนต่อการสึกหรอ ทนไฟ คุณสมบัติเป็นฉนวนที่ดี และทนทานต่อการกัดกร่อนได้ดีเยี่ยม ทำให้เหมาะสำหรับสารกัดกร่อนทั่วไปของเหลว.
CPVC
CPVC เป็นวัสดุโมเลกุลสูงที่มีปริมาณคลอรีนสูงกว่า ผลิตโดยการคลอรีนโมเลกุล PVC อีกครั้ง ปริมาณคลอรีนเฉลี่ยสูงถึง 74% เนื่องจากปริมาณคลอรีนที่เพิ่มขึ้น จึงแสดงให้เห็นถึงความทนทานต่ออุณหภูมิ ความทนทานต่อกรด/ด่าง และความแข็งแรงทางกลที่ดีกว่า UPVC อย่างมีนัยสำคัญ นอกจากนี้ยังมีจุดติดไฟที่สูงกว่า การปล่อยควันต่ำ การนำไฟฟ้าต่ำ และความทนทานต่อการสึกหรอที่เหนือกว่า คุณสมบัติเหล่านี้ทำให้เป็นวัสดุที่ดีที่สุดสำหรับข้อต่อท่อและวาล์วอุตสาหกรรม
PTFE(polytetrafluoroethylene)
Polytetrafluoroethylene (PTFE) หรือที่รู้จักกันทั่วไปในชื่อ "Plastic King" เป็นสารประกอบพอลิเมอร์ที่เกิดจากการเกิดพอลิเมอไรเซชันของ tetrafluoroethylene มีความเสถียรทางเคมีที่ดีเยี่ยม ทนต่อการกัดกร่อน คุณสมบัติการซีล ความหล่อลื่นสูงและลักษณะที่ไม่ติดฉนวนไฟฟ้า และความต้านทานต่อการเสื่อมสภาพที่โดดเด่น PTFE ยังคงไม่ได้รับผลกระทบจากสารเคมีส่วนใหญ่ ตัวอย่างเช่น ยังคงรักษาน้ำหนักและประสิทธิภาพไว้ได้แม้ว่าจะต้มในกรดซัลฟิวริกเข้มข้น (98%) กรดไนตริก กรดไฮโดรคลอริก หรือแม้แต่น้ำเดือด ในขณะที่ไม่ละลายในตัวทำละลายเกือบทั้งหมด
| PTFE | ||||
| UPVC CPVC ( tetrafluorohydrazine ) | ||||
| กรดซัลฟิวริก | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | อุณหภูมิของเหลว |
| 20%～60% | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | |
| 98% | อุณหภูมิของเหลว | อุณหภูมิของเหลว | อุณหภูมิของเหลว | |
| กรดไฮโดรคลอริก <15% | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | อุณหภูมิของเหลว |
| N | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | |
| R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | อุณหภูมิของเหลว | |
| 10%~30% | N | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว |
| N | R | R | อุณหภูมิของเหลว | |
| <20% | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | อุณหภูมิของเหลว |
| N | R | อุณหภูมิของเหลว | อุณหภูมิของเหลว | |
| ต่ำกว่า 50 | ℃โซลินอยด์ | ℃โซลินอยด์ | ℃โซลินอยด์ | |
| วาล์ว | เทียบกับวาล์วไฟฟ้าค่อนข้าง | วาล์วแม่เหล็กไฟฟ้า | ||||
| เปิดและปิดอย่างรวดเร็ว 0. 1 วินาที | ระบบควบคุมนั้นง่าย |
เปิดเมื่อเปิดเครื่อง, ปิดเมื่อตัดไฟ ปิด (ปกติปิด) ปิดเครื่อง เปิดเครื่อง (ปกติเปิด) ขนาดภายนอก |
ซับซ้อน น้ำหนักเบา ไม่สามารถทนต่อแรงดันย้อนกลับได้ |
ไวต่อสิ่งสกปรก | อัตราส่วนต้นทุนประสิทธิภาพสูง | ขับเคลื่อนด้วยมอเตอร์ |
|
ตรวจสอบลูกบอล เปิด/ปิดช้า |
10 วินาทีถึง 30 วินาที ระบบควบคุมมีความซับซ้อนมากขึ้น |
ทั้งการเปิดและปิดวาล์วต้องเปิดเครื่อง มีขนาดใหญ่ |
น้ำหนักมาก สามารถเป็นได้สองทาง |
รับแรงดัน ช่องทางตรง ทั่วไป |
สิ่งสกปรกสามารถ แพงกว่า |
2W |
| 25 | ZP | -A | รหัสจำเพาะ |
| latus rectum | คุณภาพวัสดุ | หมายเลขซีเรียลการออกแบบ | 2W: สองรอบที่สอง |
| uBV8 | Z | ||
| K | หน้าแปลน | แรงดันไฟฟ้า | โดยตรง: Z |
| ปกติเปิด | : Fหน้าแปลน | : Fแรงดันไฟฟ้า | นำร่อง: ว่างเปล่า |
| ปกติปิด: ว่างเปล่า | ข้อต่อสด: H |
