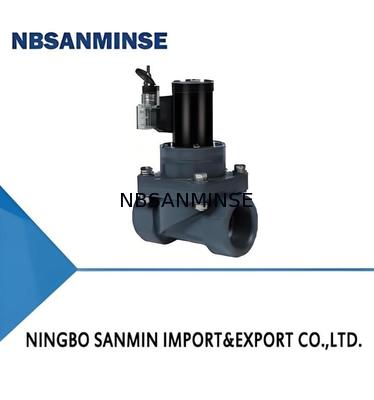

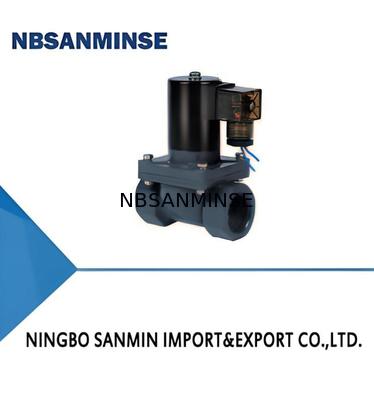

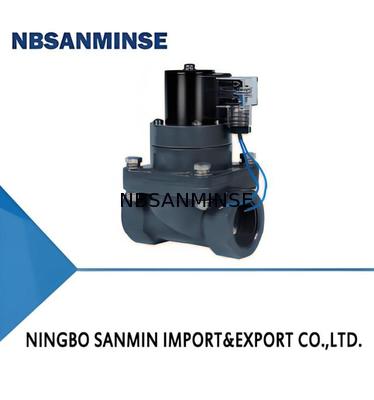

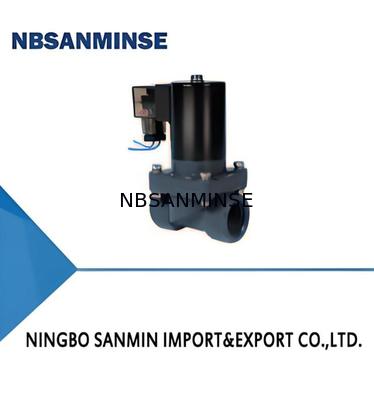

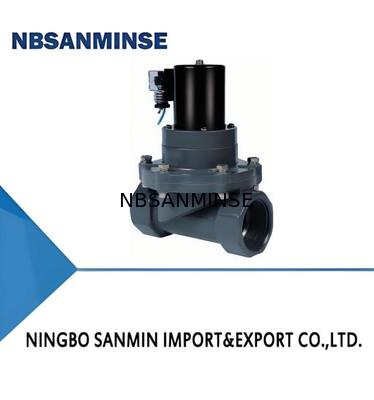

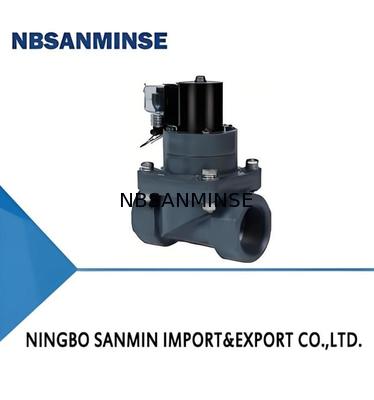

รายละเอียดสินค้า:
|
| ผนึก: | EPDM、 FKM | อุณหภูมิในการทำงาน: | สูงสุด +50 ℃ |
|---|---|---|---|
| ในการอัด: | 1. 2 (MPA) | ปาก: | 15,20,25,32,40,50 (มม.) |
| ความกดดันในการทำงาน: | ประเภทนำร่อง 0.0.1-0.6 MPa | ||
| เน้น: | วาล์วโซลินอยด์รูเปิด 15-50 มม.,วาล์วโซลินอยด์นิวเมติกส์ไพลอตไทป์ 0.1-0.6 MPa,วาล์วโซลินอยด์ไดเร็คแอคชั่น 0-1.5 m Water Column |
||
| รุ่นผลิตภัณฑ์ | 2W15ZP | 2W20ZP | 2W25ZP | 2W32ZP | 2W40ZP | 2W50ZP | |
| รู (มม.) | 15 | 20 | 25 | 32 | 40 | 50 | |
| ค่า CV | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| ตัวกลางของไหล | กรดอ่อนด่างอ่อน (แก๊ส, ของเหลว) (ปรึกษาผู้ผลิตสำหรับรายละเอียด) | ||||||
| อุณหภูมิในการทำงาน | สูงสุด +50°C | ||||||
| แรงดันใช้งาน | 0. 0.1-0.6 MPa แบบนำร่อง, 0-1.5 m คอลัมน์น้ำ แบบทำงานโดยตรง | ||||||
| ความแข็งแรงของการอัด | 1. 2(MPa) | ||||||
| ซีล | EPDM,FKM | ||||||
| แรงดันไฟฟ้า | AC220V | 15W | สตาร์ท: 200W | สตาร์ท: 350W | |||
| บำรุงรักษา: 5W | บำรุงรักษา:10W | ||||||
| DC24V | 15W | สตาร์ท: 85W | สตาร์ท: 85W | ||||
| บำรุงรักษา: 25W | บำรุงรักษา: 25W | ||||||
1. เกลียว
| ขนาดโดยรวม (มม.) | ||||||||
| รุ่น | พอร์ตเชื่อมต่อ | L | H | คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง? | C | A | K | D |
| 2W15ZP | G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZP | G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZP | G1 | 100 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZP | G1-1/4 | 120 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZP | G1-1/2 | 130 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZP | G2 | 172 | 225 | 155 | 155 | 42 | 94 | Φ125 |
2. หน้าแปลน
| ขนาดโดยรวม (มม.) | ||||||||
| รุ่น | พอร์ตเชื่อมต่อ | L | H | คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง? | C | A | K | D |
| 2W15ZP-AF | หน้าแปลน | 108 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZP-AF | หน้าแปลน | 125 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZP -AF | หน้าแปลน | 152 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZP-AF | หน้าแปลน | 183 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZP-AF | หน้าแปลน | 201 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZP-AF | หน้าแปลน | 264 | 225 | 155 | 155 | 42 | 94 | Φ125 |
| 2W50-65ZP-AF | หน้าแปลน | 225 | 155 | 155 | 42 | 94 | Φ145 | |
3. ข้อต่อแบบมีสาย (คำสั่งน้ำมันคู่)
| ขนาดโดยรวม (มม.) | ||||||||
| รุ่น | พอร์ตเชื่อมต่อ | L | H | คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง? | C | A | K | S |
| 2W15ZP-AH | ข้อต่อแบบมีสาย DN15 | 169 | 143 | 63.5 | 63.5 | 116 | 92 | 16.5 |
| 2W20ZP-AH | ข้อต่อแบบมีสาย DN20 | 198 | 149.5 | 63.5 | 63.5 | 118 | 92 | 19 |
| 2W25ZP -AH | ข้อต่อแบบมีสาย DN25 | 234 | 158 | 74 | 74 | 121 | 92 | 22.5 |
| 2W32ZP-AH | ข้อต่อแบบมีสาย DN32 | 272 | 184 | 94 | 94 | 141 | 94 | 26.5 |
| 2W40ZP-AH | ข้อต่อแบบมีสาย DN40 | 290 | 196.5 | 94 | 94 | 147.5 | 94 | 31.5 |
| 2W50ZP-AH | ข้อต่อแบบมีสาย DN50 | 360 | 242.5 | 155 | 155 | 183 | 94 | 38 |
| 2W50-65ZP-AH | ข้อต่อแบบมีสาย DN65 | 412 | 258 | 155 | 155 | 183 | 94 | 44 |
UPVC
PVC เกิดจากการโพลีเมอไรเซชันของโมโนเมอร์ไวนิลคลอไรด์ (VCM) เมื่อ PVC ผสมกับสารเติมแต่งที่เป็นของแข็ง ผลิตภัณฑ์ที่ได้จะเรียกว่า PVC หรือที่รู้จักกันในชื่อ PVC แข็ง มีคุณสมบัติทางกลที่แข็งแรง ทนทานต่อการสึกหรอ ทนไฟ คุณสมบัติเป็นฉนวนที่ดี และทนทานต่อการกัดกร่อนได้ดีเยี่ยม ทำให้เหมาะสำหรับของเหลวทั่วไปที่กัดกร่อนของเหลว.
CPVC
CPVC เป็นวัสดุโมเลกุลสูงที่มีปริมาณคลอรีนสูงขึ้น ซึ่งผลิตโดยการคลอรีนโมเลกุล PVC อีกครั้ง ปริมาณคลอรีนเฉลี่ยถึง 74% เนื่องจากปริมาณคลอรีนที่เพิ่มขึ้น ทำให้มีความทนทานต่ออุณหภูมิ ทนกรด/ด่าง และความแข็งแรงทางกลดีขึ้นอย่างมากเมื่อเทียบกับ UPVC นอกจากนี้ยังมีจุดติดไฟสูง การปล่อยควันต่ำ การนำไฟฟ้าต่ำ และความทนทานต่อการสึกหรอที่เหนือกว่า คุณสมบัติเหล่านี้ทำให้เป็นวัสดุที่เหมาะสมที่สุดสำหรับอุปกรณ์ท่อและวาล์วอุตสาหกรรม
PTFE (โพลีเตตราฟลูออโรเอทิลีน)
โพลีเตตราฟลูออโรเอทิลีน (PTFE) หรือที่รู้จักกันทั่วไปในชื่อ "ราชาแห่งพลาสติก" เป็นสารประกอบโพลีเมอร์ที่เกิดจากการโพลีเมอไรเซชันของเตตราฟลูออโรเอทิลีน มีความเสถียรทางเคมีที่ดีเยี่ยม ทนทานต่อการกัดกร่อน คุณสมบัติการปิดผนึก หล่อลื่นสูงและไม่ติด การเป็นฉนวนไฟฟ้า และทนทานต่อการเสื่อมสภาพได้ดีเยี่ยม PTFE แทบไม่ได้รับผลกระทบจากสารเคมีส่วนใหญ่ ตัวอย่างเช่น ยังคงน้ำหนักและประสิทธิภาพไว้ได้แม้จะต้มในกรดซัลฟิวริกเข้มข้น (98%) กรดไนตริก กรดไฮโดรคลอริก หรือแม้แต่น้ำเดือด โดยไม่ละลายในตัวทำละลายเกือบทุกชนิด
| PTFE | ||||
| UPVC CPVC ( เตตราฟลูออโรไฮดราซีน ) | ||||
| กรดซัลฟิวริก | <20% | R | R | R |
| 20%～60% | N | R | R | |
| 98% | R | R | R | |
| กรดไฮโดรคลอริก กรด | <15% | R | R | R |
| >15% | N | R | R | |
| <15% | R | R | R | |
| ไนโตรเจนออกไซด์ | 10%~30% | N | R | R |
| >30% | N | N | R | |
| ด่าง (ไฮโดรเจน, โซเดียมคลอไรด์ออกซิเจน ฯลฯ) | <20% | R | R | R |
| >20% | N | R | R | |
| อุณหภูมิของไหล | ต่ำกว่า 50°C | ต่ำกว่า 95°C | ต่ำกว่า 120°C | |
| โซลินอยด์ | วาล์วเทียบกับวาล์วไฟฟ้า | ค่อนข้าง | ||||
| โซลินอยด์วาล์ว | เปิด-ปิดเร็ว 0.1 วินาที |
ระบบควบคุมง่าย เปิดเมื่อมีไฟ, ปิดเมื่อตัดไฟ ปิด (ปกติปิด) ปิดไฟ, เปิดไฟ (ปกติเปิด) |
ขนาดภายนอก กะทัดรัด, น้ำหนักเบา |
ทนแรงดันย้อนกลับไม่ได้ | ไวต่อสิ่งสกปรก | อัตราส่วนประสิทธิภาพต่อราคาสูง |
|
ขับเคลื่อนด้วยมอเตอร์ บอลเช็ค |
เปิด/ปิดช้า 10 วินาที ถึง 30 วินาที |
ระบบควบคุมซับซ้อนกว่า ต้องเปิดไฟทั้งการเปิดและปิดวาล์ว |
ขนาดใหญ่ น้ำหนักมาก |
สามารถเป็นสองทาง รับแรงดัน |
ช่องทางการไหลตรง, ทั่วไป สิ่งสกปรกสามารถ |
แพงกว่า |
| 2W | 25 | ZP | -A |
| รหัสคุณสมบัติ | ความยาวโฟกัส | คุณภาพวัสดุ | หมายเลขซีรีส์การออกแบบ |
| 2W: สองรอบโปร | uBV8 | ||
| Z | K | F | AC220 |
| แบบทำงานโดยตรง: Z | ปกติเปิด :K | หน้าแปลน :F | แรงดันไฟฟ้า |
| แบบนำร่อง: ว่าง | ปกติปิด: ว่าง | ข้อต่อแบบมีสาย: H |
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ WhatsApp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, อุปกรณ์บำบัดแหล่งอากาศ, โซลินอยด์วาล์ว,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์แปรรูปสแตนเลส
,ทองเหลือง, อลูมิเนียม ได้หลายชนิดเช่น แรงดันสูงวาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่น ๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดเน้น Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถปิดผนึกได้เอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย เกลียวในและเกลียวในจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การปิดผนึกจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารปิดผนึกหรือเทปเพื่อเพิ่มประสิทธิภาพการปิดผนึก
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ปิดผนึก; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการปิดผนึกของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง, การสลับบ่อย, หัวนำร่องเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯQ: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ยางฟลูออโร, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
