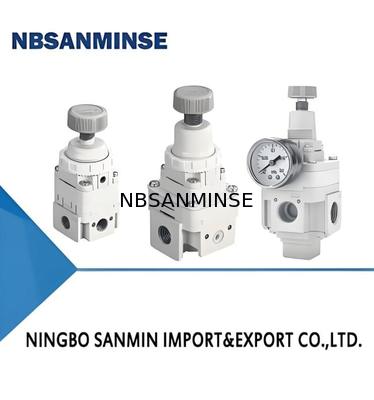

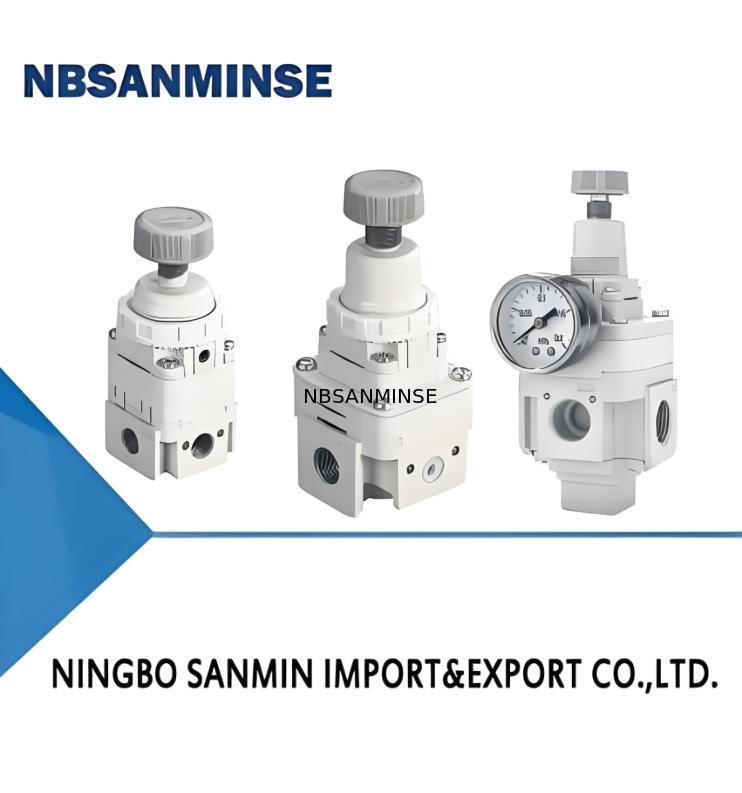

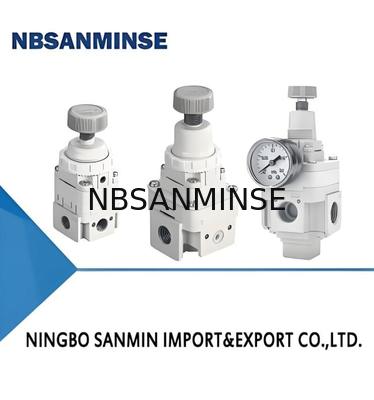

รายละเอียดสินค้า:
|
| วัสดุ: | อลูมิเนียม | ความดัน: | 0.005 ～ 0.2 MPa |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | 5~60°ซ | แอปพลิเคชัน: | การควบคุมอัตโนมัติ |
| เกรดของการกรอง: | 40um,40um/5um | ||
| เน้น: | IR Series air pressure regulator,precision regulator with warranty,filter regulator lubricator for industrial |
||
| IR | 1 | 2 | 0 | 0 | □ | 01 | B | A | |||||
| รหัสคุณสมบัติ | ขนาดตัวเครื่อง | ช่วงแรงดันควบคุม | ทิศทางการระบายอากาศ | ประเภทเกลียว | ขนาดพอร์ต | ตัวเลือก | |||||||
| 1:IR1000 | 0 | 0.05~0.2MPa | 0 | ระบายอากาศด้านล่าง | ไม่มี | Rc | 01 | 1/8 | B | พร้อมขายึด | |||
| 2:IR2000 | 0.01~0.2MPa | 1 | ระบายอากาศด้านหน้า | N | NPT | 02 | 1/4 | G | มาตรวัดแรงดัน | ||||
| 3:IR3000 | 1 | 0.01~0.4MPa | 2 | ระบายอากาศด้านหลัง | F | G | 03 | 3/8 | |||||
| 2 | 0.01~0.8MPa | 04 | 1/2 | ||||||||||
| IR | 1 | 2 | 0 | 0 | □ | 01 | B | A | |||||
| รหัสคุณสมบัติ | ขนาดตัวเครื่อง | ช่วงแรงดันควบคุม | ทิศทางการระบายอากาศ | ประเภทเกลียว | ขนาดพอร์ต | ตัวเลือก | |||||||
| 1:IR1000 | 0 | 0.01~0.2MPa | 0 | ระบายอากาศด้านล่าง | ไม่มี | Rc | 01 | 1/8 | B | พร้อมขายึด | |||
| 2:IR2000 | 1 | 0.01~0.4MPa | 1 | ระบายอากาศด้านหน้า | N | NPT | 02 | 1/4 | G | มาตรวัดแรงดัน | |||
| 3:IR3000 | 2 | 0.01~0.8MPa | 2 | ระบายอากาศด้านหลัง | F | G | 03 | 3/8 | |||||
| 04 | 1/2 | ||||||||||||
ฟังก์ชัน: อยู่ในสถานะการระบายอากาศ ทำให้ก๊าซที่มีแรงดันสูงกว่าแรงดันที่ควบคุมไว้ถูกปล่อยออกจากพอร์ตระบายหลังจากควบคุมแรงดัน เพื่อให้แน่ใจว่าแรงดันปัจจุบันจะคงที่ภายในช่วงแรงดันที่ควบคุม หากอุดตัน การเพิ่มแรงดันจะกลายเป็นแรงดันขาเข้า และจะไม่มีผลในการควบคุม
หลักการทำงานของวาล์วโรตารี่ (RZ000 series): สื่อไหลเข้าสู่แผ่นวาล์วจากด้านขาเข้าผ่านรูที่กำหนด รูที่กำหนดบนแผ่นวาล์วทำหน้าที่เป็นหัวฉีดบนห้องอากาศของช่อง B ของที่นั่งวาล์ว ผ่านการเปลี่ยนแปลงแรงดัน แรงที่กระทำโดยที่นั่งวาล์วต่อแผ่นวาล์ว แรงของก๊าซขาเข้าที่กระทำต่อแผ่นวาล์ว และแรงปิดของสปริงแผ่นวาล์วจะสมดุล ในขณะเดียวกัน จะกระทำต่อไดอะแฟรม A และสมดุลกับแรงที่กระทำต่อไดอะแฟรมเพื่อปรับแรงดันที่ตั้งไว้ เมื่อแรงดันที่ตั้งไว้สูงเกินไป ไดอะแฟรม A จะทำงาน ระยะห่างระหว่างที่นั่งวาล์วและแผ่นวาล์วจะเพิ่มขึ้น แรงดันของแผ่นวาล์วจะลดลง และช่องว่างระหว่างที่นั่งวาล์วและแผ่นวาล์วจะใหญ่ขึ้นเรื่อยๆ พอร์ตระบายอากาศจะเปิดออกเพื่อปล่อยก๊าซที่เพิ่มแรงดันที่ด้านขาเข้าอย่างรวดเร็ว ในกลไกนำทางแบบหัวฉีด-ลิ้นนี้ จะมีการตรวจจับความเบี่ยงเบนของแรงดัน ทำให้สามารถควบคุมแรงดันได้อย่างแม่นยำ
| ข้อมูลจำเพาะมาตรฐาน | รุ่น - ประเภทพื้นฐาน (ล้อ) | ||
|---|---|---|---|
| ของไหลที่ใช้ | IR10□0-A | IR20□0-A | IR30□0-A |
| แรงดันที่รับประกัน | อากาศ | อากาศ | อากาศ |
| แรงดันอุปทานสูงสุด | 1.5 MPa | 1.0 MPa | - |
| แรงดันอุปทานขั้นต่ำ [หมายเหตุ 1] | แรงดันที่ตั้งไว้ + 0.05 MPa | แรงดันที่ตั้งไว้ + 0.1 MPa | - |
| ช่วงแรงดันที่ตั้งไว้ | IR1000-A: 0.005 ~ 0.2 MPa
|
IR2000-A: 0.005 ~ 0.2 MPa
|
IR3000-A: 0.01 ~ 0.2 MPa
|
| ความไว [หมายเหตุ 2] | ภายใน 0.2% ของช่วงเต็ม | ภายใน 0.2% ของช่วงเต็ม | ภายใน 0.2% ของช่วงเต็ม |
| ความสามารถในการทำซ้ำ [หมายเหตุ 3] | ภายใน 0.5% ของช่วงเต็ม | ภายใน 0.5% ของช่วงเต็ม | ภายใน 0.5% ของช่วงเต็ม |
| การสิ้นเปลืองอากาศ (ANR) [หมายเหตุ 3] | ภายใน 1 ลิตร/นาที | ภายใน 1 ลิตร/นาที | ภายใน 1 ลิตร/นาที |
| ขนาดพอร์ต | 1/8 | 1/4 | 1/4, 3/8, 1/2 |
| พอร์ตมาตรวัดแรงดัน | 1/8 (2 ตำแหน่ง) | 1/8 (2 ตำแหน่ง) | 1/8 (2 ตำแหน่ง) |
| อุณหภูมิแวดล้อมและอุณหภูมิของไหลที่ใช้งาน [หมายเหตุ 4] | -5 ~ 60℃ (ไม่มีน้ำแข็ง) | -5 ~ 60℃ (ไม่มีน้ำแข็ง) | -5 ~ 60℃ (ไม่มีน้ำแข็ง) |
| มวล (กก.) [หมายเหตุ 5] | 0.13 | 0.23 | 0.47 |
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, อากาศและน้ำมัน ข้อต่อ, มาตรวัดแรงดัน ฯลฯ
Q:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิก ผลิตภัณฑ์และอื่น ๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาผลิตภัณฑ์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
จุดเน้น Q: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่กันเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯQ: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ยางฟลูออโร, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การทำให้แห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะที่, ป้องกันการควบแน่นเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, เพิ่มแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
