รายละเอียดสินค้า:
|
| วัสดุ: | อลูมิเนียม | ความดัน: | 1.0Mpa |
|---|---|---|---|
| ขนาดพอร์ต: | RC1/4 "、 RC1/2" | ความกดดันในการทำงาน: | 0.15-0.8Mpa,0-7kgf/cm3 |
| อุณหภูมิในการทำงาน: | 5-50 องศา 5 ~ 50 ° C | แอปพลิเคชัน: | อุปกรณ์ป้องกันแรงดันอัตโนมัติ |

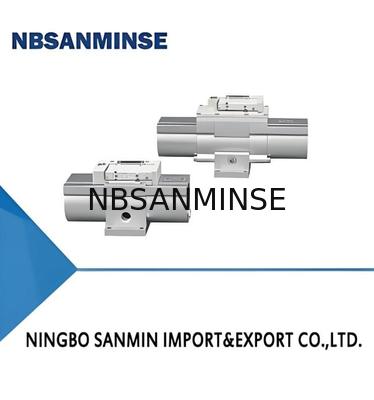

| เน้น: | energy saving pneumatic solenoid valve,compact booster regulator valve,VBA series solenoid regulator |
||
| วีบีเอ | 10เอ | 02 | ☐ | X3145 | ||
| รหัสข้อมูลจำเพาะ | วาล์วขนาดตัววาล์ว | ขนาดพอร์ต | ตัวเลือก | |||
| 10เอ: 1/4 มาตรฐาน | 02: RC 1/4" | สัญลักษณ์ | อุปกรณ์เสริม | เหมาะสำหรับขนาดตัววาล์ว | ||
| 20เอ: 1/2 มาตรฐาน | 04: RC 1/2" | ไม่มี |
ไม่มี |
10เอ, 20เอ | ||
| จี | เกจวัดแรงดันภายนอก | 10เอ, 20เอ | ||||
| บี | สลักเกลียวติดตั้งถังแก๊ส | 20เอ | ||||
| จีบี |
เกจวัดแรงดันภายนอก+ สลักเกลียวติดตั้งถังแก๊ส |
20เอ | ||||
| ข้อมูลจำเพาะมาตรฐาน | รุ่น | วีบีเอ10เอ-02 | วีบีเอ20เอ-03 | วีบีเอ40เอ-04 | วีบีเอ22เอ-03 | วีบีเอ42เอ-04 | วีบีเอ43เอ-04 | วีบีเอ11เอ-02 |
|---|---|---|---|---|---|---|---|---|
| ของไหลที่ใช้ | multicolumn{7}{c}{อากาศอัด} | |||||||
| อัตราส่วนแรงดัน | multicolumn{5}{c}{2 เท่า} | multicolumn{2}{c}{2–4 เท่า} | ||||||
| ฟังก์ชันนำร่อง | multicolumn{3}{c}{พร้อมฟังก์ชันนำร่อง
|
multicolumn{2}{c}{ประเภททำงานด้วยอากาศ} | multicolumn{2}{c}{พร้อมฟังก์ชันนำร่อง
|
|||||
| กลไกปรับแรงดัน | multicolumn{3}{c}{1000} | 1000 | 1000 | 1000 | 70 | |||
| อัตราการไหลสูงสุด(5)(ลิตร/นาที(ANR)) | 230 | 1000 | 1000 | 1000 | 1000 | 1000 | 70 | |
| ช่วงแรงดันที่ตั้งไว้ (MPa) | 0.2–2.0 | 0.2–1.0 | 0.2–1.0 | 0.2–1.0 | 0.2–1.6 | 0.2–2.0 | 0.2–2.0 | |
| ช่วงแรงดันต่ำสุด (MPa) | multicolumn{3}{c}{—} | 0.1–1.0 | multicolumn{2}{c}{2–4} | — | ||||
| แรงดันพิสูจน์ (MPa) | 3 | 3 | 3 | 1.5 | 2.4 | 3 | 3 | |
| ขนาดการเชื่อมต่อ (พอร์ต IN, OUT, EXH) (Rc) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/2 | 1/4 | |
| (พอร์ต IN/OUT 2 พอร์ต) (Rc) | multicolumn{3}{c}{—} | multicolumn{3}{c}{1/8} | — | |||||
| อุณหภูมิแวดล้อมและอุณหภูมิของไหลที่ใช้งาน (°C) | multicolumn{6}{c}{2–50 (ไม่มีการแข็งตัว)} | — | ||||||
| วิธีการติดตั้ง | multicolumn{7}{c}{แนวนอน} | |||||||
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | multicolumn{7}{c}{ปราศจากน้ำมัน (ไม่ต้องหล่อลื่น)} | |||||||
| มวล (กก.) | 0.84 | 3.9 | 8.8 | 3.9 | 8.6 | 8.6 | 0.89 |
สมมติว่าแรงดันขาเข้า 0.5MPA และต้องการเพิ่มแรงดันเป็น 0.8MPA โดยมีอัตราการไหลเฉลี่ยของอากาศ 500 ลิตร/นาที โดยพิจารณาจากอัตราส่วนการเพิ่มแรงดันและอัตราการไหลที่เลือกไว้ล่วงหน้าของ VBA20A เปรียบเทียบลักษณะการไหลของ 20A แรงดันขาเข้า P1=0.5MPA เมื่อการบริโภคอากาศเท่ากับ 500 ลิตร/นาที แรงดันขาเข้าจะอยู่ที่ประมาณ 0.85MPA ซึ่งสูงกว่า 0.8MPA ที่กำหนดไว้ล่วงหน้าและเป็นไปตามข้อกำหนดการออกแบบ ดังนั้นจึงเลือกรุ่น VBA20A สำหรับใช้งาน
สมมติว่าแรงดันขาเข้าคือ 0.5MPA จำเป็นต้องเพิ่มแรงดันเป็น 0.8MPA และอัตราการไหลเฉลี่ยของอากาศคือ 500 ลิตร/นาที แรงดันขาออกไม่ควรผันผวน
จากการเลือกผลลัพธ์ของตัวอย่างที่ 1 เลือกรุ่น VBA20A เนื่องจากวาล์วเพิ่มแรงดันทำงานตามหลักการเพิ่มแรงดันแบบลูกสูบ และแรงดันขาออกจะมีแรงดันเป็นจังหวะ ดังนั้นจึงเลือกถังเก็บอากาศขนาดเล็กเพื่อกรองแรงดัน เนื่องจากไม่มีข้อกำหนดพิเศษ ถังเก็บอากาศสามารถเลือกได้ตามสถานการณ์หน้างาน ขณะนี้เลือกถังเก็บอากาศขนาด 10 ลิตรเป็นถังที่เข้าคู่กัน
กรณีการเลือกอื่นๆ
หากใช้วาล์วเพิ่มแรงดันสำหรับการบริโภคก๊าซเป็นช่วงๆ หรือหากมีข้อกำหนดเกี่ยวกับเวลาเติมเมื่อเติมภาชนะที่ปิดสนิท โปรดติดต่อฝ่ายบริการลูกค้าเพื่อขอความช่วยเหลือในการอ้างอิงการเลือก
หน้าที่ของถังแก๊ส
ลดความผันผวนของแรงดันที่ทางออกของวาล์วเพิ่มแรงดัน
ในสถานการณ์ที่การเคลื่อนไหวเป็นช่วงๆ ทำให้การบริโภคอากาศเกินกำลังการจ่าย สามารถใช้ความเข้มข้นได้
ปริมาณอากาศที่บริโภคจะถูกเก็บไว้ในถังแก๊สเพื่อใช้ หากเกิดจากการกระทำต่อเนื่อง
หากการบริโภคอากาศเกินกำลังการจ่าย การใช้ถังแก๊สจะไม่เกิดผล
ข้อควรระวังในการใช้ถังแก๊ส
หนึ่ง
ต้องติดตั้งตัวแยกละอองน้ำมันที่ด้านใกล้กับวาล์วเพิ่มแรงดัน หากคุณภาพของอากาศอัดไม่รับประกัน จะส่งผลให้วาล์วเพิ่มแรงดันทำงานผิดปกติ (ไม่สามารถเพิ่มแรงดันได้) และลดอายุการใช้งาน
สอง
ในสถานการณ์ที่ใช้อากาศแห้ง (จุดน้ำค้างในบรรยากาศต่ำกว่า 17°C) อายุการใช้งานอาจสั้นลงเนื่องจากการระเหยของการหล่อลื่นภายใน
สาม
การจ่ายที่ด้านขาเข้ามีค่าประมาณ 2 เท่า (อัตราส่วนการเพิ่มแรงดัน 2) หรือ 4 เท่า (อัตราส่วนการเพิ่มแรงดัน 4) ของการใช้งานที่ด้านขาออก เนื่องจากวาล์วเพิ่มแรงดันใช้แรงดันอากาศเป็นพลังงาน ดังนั้นการจ่ายที่ด้านขาเข้าควรเป็นผลรวมของอัตราการไหลที่ด้านขาออกและส่วนหนึ่งของการปล่อยจากพอร์ต E
สี่
การตั้งค่าแรงดันขาออกควรสูงกว่าแรงดันขาเข้ามากกว่า 0.1MPA หากความแตกต่างของแรงดันต่ำกว่า 0.1MPA จะทำให้การเคลื่อนไหวไม่เสถียรและเคลื่อนไหวได้ไม่ดี
ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
ตอบ: ใช่, แต่ขึ้นอยู่กับผลิตภัณฑ์, โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
ตอบ: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, การบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, อากาศและน้ำมัน ข้อต่อ, เกจวัดแรงดัน ฯลฯ
ถาม:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?ตอบ: เราสามารถผลิตสแตนเลสได้หลายชนิด
,ทองเหลือง, อลูมิเนียม การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า /วาล์วน้ำ/ วาล์วลม/กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆถาม: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?ตอบ: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
ถาม: คุณสามารถจัดหาสินค้าแบรนด์ที่มีชื่อเสียงระดับโลกด้านนิวแมติกส์และไฮดรอลิกส์ได้หรือไม่?
ตอบ: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
ถาม:
มีการรับประกันหรือไม่?
จุดเน้น ถาม: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
ตอบ:
เกลียว G เป็นทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วไหล PT และ NPT เป็นทรงกรวย และเกลียวภายในและภายนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ ถาม: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
ตอบ: 1MPa=10bar≈145psi≈10kg
ถาม: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดวาล์วโซลินอยด์ไหม้?
ตอบ: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง, การสลับบ่อย, หัวนำร่องเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯถาม: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
| มาตรการรับมือสภาพแวดล้อมเย็นจัด | ซีล | ฟลูออโรรับเบอร์, PTFE |
| ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) |
| จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ |
| การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อนตามแนวท่อ | ส่วนประกอบโลหะ | เว้นช่องว่างสำหรับการขยายตัว |
| เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วไหลเนื่องจากการหดตัวจากความเย็น | ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ |
| ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นจากความเย็น | การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน |
| หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
