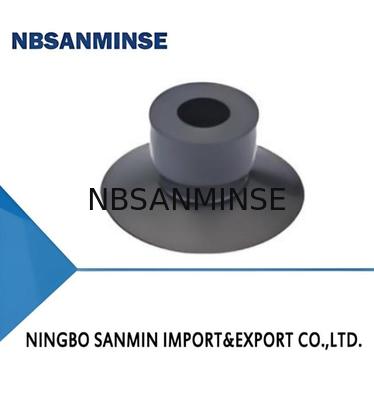

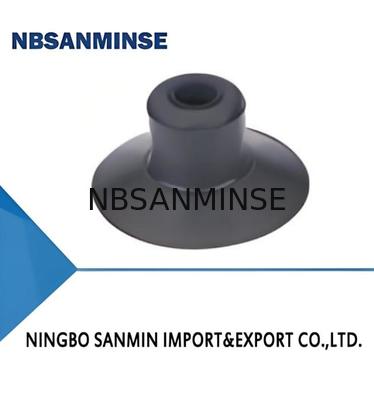

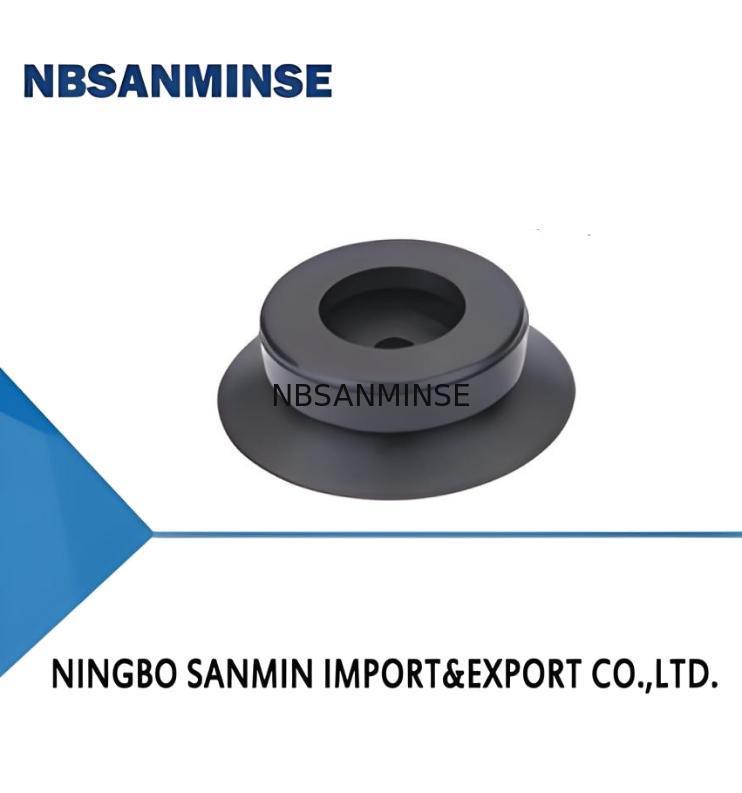

SPA Series Suction Cup with Level Compensator

ติดต่อตอนนี้

ถ้วยดูด SPA Series พร้อมตัวปรับระดับ

จำนวนสั่งซื้อขั้นต่ำ :	100 ชิ้น	รายละเอียดการบรรจุ :	ถุงพลาสติก
เวลาการส่งมอบ :	5-30 วัน	สามารถในการผลิต :	10000 ชิ้น

สถานที่กำเนิด:	จีน	ชื่อแบรนด์:	NBSANMINSE
หมายเลขรุ่น:	สปา 10a

ข้อมูลรายละเอียด
กว้าง:	10 - φ10mm	วัสดุและความแข็ง:	n- nbr
เธรดการเชื่อมต่อ:	NIL - ถ้วยดูดเท่านั้น	แรงดึงออก n:	3.5
Dia Hose ที่แนะนำ มม.:	4

รายละเอียดสินค้า

คุณสมบัติ

● ขอบบาง, จังหวะแบนและสั้น

● มีโครงสร้างรองรับที่ด้านล่าง

● มีให้เลือกหลายขนาด

ข้อดี

● การซีลที่ดีสำหรับการจัดการชิ้นงานบางและแบน

● ป้องกันการพับระหว่างการจัดการกระดาษและฟิล์มบาง

● เหมาะสำหรับชิ้นงานหลากหลายขนาดและรูปร่าง

การใช้งาน

● เหมาะสำหรับโอกาสที่มีข้อกำหนดสูงสำหรับเครื่องหมายบน

พื้นผิวผลิตภัณฑ์ระหว่างการจัดการ เช่น กระดาษ, ฟิล์มพลาสติก,

ฟอยล์อลูมิเนียม และฟอยล์ทองแดง

● ถ้วยดูดชนิด B แบนและมีขอบบาง ซึ่งเหมาะกว่า

สำหรับการจัดการชิ้นงานบางที่ยับง่าย เช่น

ฟอยล์อลูมิเนียม, ฟอยล์ทองแดง

โครงสร้าง

● โครงสร้างแบบแยกส่วนเพื่อการเปลี่ยนชิ้นส่วนที่สึกหรอง่าย

วิธีการสั่งซื้อ

การเลือก
รุ่น	การเชื่อมต่อ เกลียว M-ตัวผู้ เกลียว	รุ่น	การเชื่อมต่อ เกลียว M-ตัวผู้ เกลียว
SPA10A□	SPA10A□-M5M	SPA20B□	SPA20B□-M5M
SPA10B□	SPA10B□-M5M	SPA25A□	SPA25A□-M6M	SPA25A□-M8M
SPA15A□	SPA15A□-M5M	SPA30A□	SPA30A□-M6M	SPA30A□-M8M
SPA15B□	SPA15B□-M5M	SPA30B□	SPA30B□-M5M
SPA15D□	SPA15D□-M5M	SPA40A□	SPA40A□-M6M	SPA40A□-M8M
SPA20A□	SPA20A□-M5M	SPA50A□	SPA50A□-M6M	SPA50A□-M8M

พารามิเตอร์ทางเทคนิค
รุ่น	แรงดึง แรง N	ภายใน ปริมาตร cm³	น้ำหนัก กรัม	แนะนำ ท่อ dia มม.	MPQ ชิ้น
SPA10A	3.5	<0.1	0.3	4	10
SPA10B	3.5	<01	0.56	4	10
SPA15A	8	<0.1	0.28	4	10
SPA15B	8	<0.1	0.4	4	10
SPA15D	8	<0.1	0.28	4	10
SPA20A	15	0.3	0.8	4	5
SPA20B	15	<0.1	0.7	4	5
SPA25A	22	0.6	2.0	4	5
SPA30A	32	1.1	2.6	4	5
SPA30B	32	0.2	3.4	4	5
SPA40A	56	2.6	2.6	6	5
SPA50A	88	5.8	4.3	6	1

● หมายเหตุ: ระดับสุญญากาศในการทดสอบ -60kPa, ชิ้นงานที่มีพื้นผิวเรียบและสะอาด ข้อมูลแรงดึงด้านบนคำนวณโดยไม่คำนึงถึงปัจจัยด้านความปลอดภัย

ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน แนะนำให้ใช้ความยาวของท่อสุญญากาศให้สั้นที่สุดเท่าที่จะเป็นไปได้ สูงสุด 2 เมตร

โครงสร้าง

● ประกอบด้วยถ้วยดูดเปลี่ยนและข้อต่อล็อค

● ข้อต่อแบบเสียบสำหรับถ้วยดูด

● ช่องสุญญากาศแนวตั้ง, ข้อต่อ Pagoda หรือข้อต่อแบบสัมผัสเดียวสำหรับ

การเชื่อมต่อ, เกลียวตัวผู้สำหรับการติดตั้ง

● ช่องสุญญากาศด้านข้าง, ข้อต่อ Pagoda สำหรับการเชื่อมต่อ, ตัวเมีย

เกลียวสำหรับการติดตั้ง

รุ่น	ช่อง สุญญากาศ ทิศทาง แนวตั้ง-Pagoda ข้อต่อ	แนวตั้ง-ข้อต่อแบบสัมผัสเดียว	ด้านข้าง-ข้อต่อ Pagoda
SPA10A□	SPA10A□-B6-M8M	SPA10A□-A4-M2M	SPA10A□-LB6-M4F
SPA10B□	SPA10B□-B6-M8M	SPA10B□-A4-M12M	SPA10B□-LB6-M4F
SPA15A□	SPA15A□-B6-M8M	SPA15A□-A4-M2M	SPA15A□-LB6-M4F
SPA15B□	SPA15B□-B6-M8M	SPA15B□-A4-M2M	SPA15B□-LB6-M4F
SPA15D□	SPA15D□-B6-M8M	SPA15D□-A4-M2M	SPA15D□-LB6-M4F
SPA20A□	SPA20A□-B6-M8M	SPA20A□-A4-M12M	SPA20A□-LB6-M4F
SPA20B□	SPA20B□-B6-M8M	SPA20B□-A4-M2M	SPA20B□-LB6-M4F
SPA25A□	SPA25A□-B6-M10M	SPA25A□-A6-M14M	SPA25A□- LB6-M6F
SPA30A□	SPA30A□-B6-M10M	SPA30A□-A6-M14M	SPA30A□-LB6-M6F
SPA30B□	SPA30B□-B6-M10M	SPA30B□-A6-M14M	SPA30B□-LB6-M6F
SPA40A□	SPA40A□-B6-M10M	SPA40A□-A6-M14M	SPA40A□-LB6-M6F
SPA50A□	SPA50A□-B6-M10M	SPA50A-A6-M14M	SPA50A□- LB6-M6F

โครงสร้าง

● ประกอบด้วยถ้วยดูดเปลี่ยน (3) และตัวชดเชยระดับ

● ข้อต่อแบบเสียบสำหรับถ้วยดูด

● ช่องสุญญากาศแนวตั้ง (1), เกลียวตัวผู้สำหรับการติดตั้ง

● ช่องสุญญากาศด้านข้าง (2), เกลียวตัวผู้สำหรับการติดตั้ง

การเลือก
รุ่น	ช่อง สุญญากาศ ทิศทาง แนวตั้ง-Pagoda ข้อต่อ	ด้านข้าง-ข้อต่อ Pagoda
SPA10A□	SPA10A□-FE4B6-M1 SPA10A□-FE10B6-M1	SPA10A□-FE4LB6-M11 SPA10A□-FE10LB6-M11
SPA10B□	SPA10B□-FE4B6-M11 SPA10B□-FE10B6-M11	SPA10B□-FE4LB6-M11 SPA10B□-FE10LB6-M11
SPA15A□	SPA15A□-FE4B6-M11 SPA15A□-FE10B6-M11	SPA15A□-FE4LB6-M11 SPA15A□-FE10LB6-M11
SPA15B□	SPA15B□-FE4B6-M11 SPA15B□-FE10B6-M11	SPA15B□-FE4LB6-M11 SPA15B□-FE10LB6-M11
SPA15D□	SPA15D□-FE4B6-M1 SPA15D□-FE10B6-M11	SPA15D□-FE4LB6-M11 SPA15D□-FE10LB6-M11
SPA20A□	SPA20A□-FE4B6-M11 SPA20A□-FE10B6-M11	SPA20A□-FE4LB6-M11 SPA20A□-FE10LB6-M11
SPA20B□	SPA20B□-FE4B6-M1 SPA20B□-FE10B6-M11	SPA20B□-FE4LB6-M11 SPA20B□-FE10LB6-M11
SPA25A□	SPA25A□-FE6B6-M14 SPA25A□-FE15B6-M14	SPA25A□-FE6LB6-M14 SPA25A□-FE15LB6-M14
SPA30A□	SPA30A□-FE6B6-M14 SPA30A□-FE15B6-M14	SPA30A□-FE6LB6-M14 SPA30A□-FE15LB6-M14
SPA30B□	SPA30B□-FE6B6-M14 SPA30B□-FE15B6-M14	SPA30B□-FE6LB6-M14 SPA30B□-FE15LB6-M14
SPA40A□	SPA40A□-FE6B6-M14 SPA40A□-FE15B6-M14	SPA40A□-FE6LB6-M14 SPA40A□-FE15LB6-M14
SPA50A□	SPA50A-FE6B6-M14 SPA50A□-FE15B6-M14	SPA50A□-FE6LB6-M14 SPA50A-FE15LB6-M14
