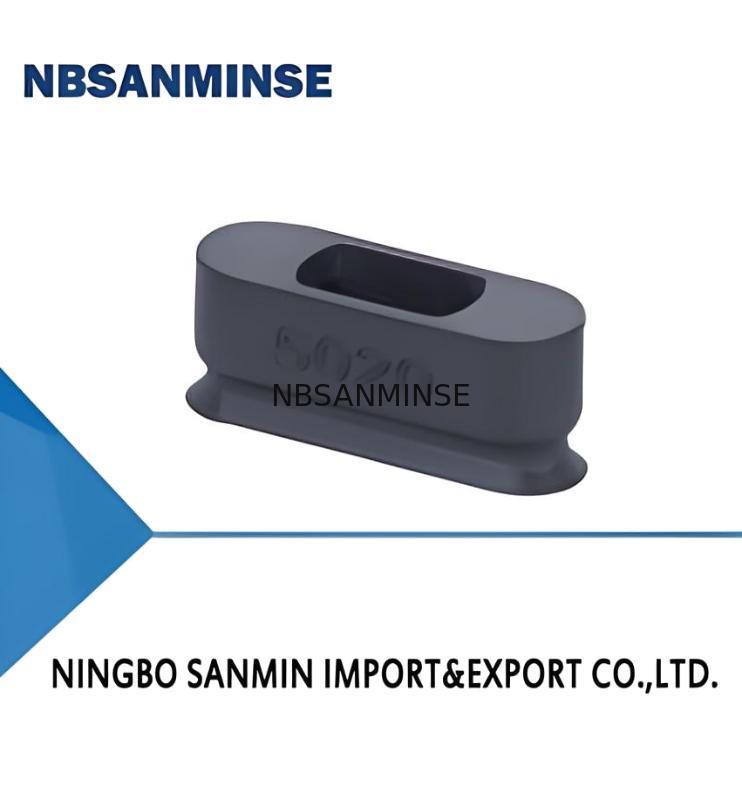

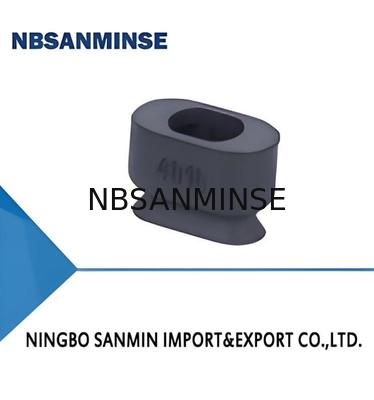

ถ้วยดูดแบนรูปวงรีสำหรับซีรีส์ SAO

จำนวนสั่งซื้อขั้นต่ำ :	100 ชิ้น	รายละเอียดการบรรจุ :	ถุงพลาสติก
เวลาการส่งมอบ :	5-30 วัน	สามารถในการผลิต :	10000 ชิ้น

สถานที่กำเนิด:	จีน	ชื่อแบรนด์:	NBSANMINSE
หมายเลขรุ่น:	SAO3.5×7

ข้อมูลรายละเอียด
แรงดึงออก n:	0.9	ปริมาณภายในcm³:	<0.1
นาที. รัศมีเส้นโค้งของชิ้นงาน MM:	6	Dia Hose ที่แนะนำ มม.:	4
วัสดุและความแข็ง 55:	n- nbr

รายละเอียดสินค้า

คุณสมบัติ

◇ โครงสร้างรูปไข่และแบน

◇ มีวัสดุนำไฟฟ้า

◇ มีหลายขนาด

ข้อดี

◇ ขนาดเล็ก แรงดูดสูง เหมาะสำหรับการจัดการชิ้นงานยาว

และแคบ

◇ ปล่อยไฟฟ้าสถิตอย่างนุ่มนวลเพื่อป้องกันชิ้นงานจาก

ความเสียหาย

◇ เหมาะสำหรับชิ้นงานหลากหลายขนาดและรูปร่าง

การใช้งาน

◇ การจัดการชิ้นงานยาวและแคบที่มีพื้นผิวเรียบ

◇ การจัดการส่วนประกอบอิเล็กทรอนิกส์

◇ วัสดุนำไฟฟ้าเหมาะสำหรับอุตสาหกรรม 3C

โครงสร้าง

◇ โครงสร้างแบบแยกส่วนเพื่อการเปลี่ยนชิ้นส่วนที่สึกหรอง่าย

วิธีการสั่งซื้อ

พารามิเตอร์ทางเทคนิค

รุ่น	แรงดึง แรง N	ภายใน ปริมาตร cm³	Min.Curve รัศมี ของ ชิ้นงาน มม.	น้ำหนัก กรัม	แนะนำ ท่อ dia. มม.	MPQ ชิ้น
SAO3.5×7	0.9	<0.1	6	0.5	4	10
SAO4×10	1.6	<0.1	7	0.4	4	10
SAO5×10	2	<0.1	9	0.4	4	10
SAO6×10	2.4	<0.1	13	0.5	4	10
SAO4×20	3.2	<0.1	8	0.8	4	10
SAO5×20	4.2	<0.1	11	0.7	4	10
SAO6×20	5	<0.1	14	0.9	4	10
SAO8×20	6.5	<0.1	16	0.9	4	10
SAO4×30	5.2	<0.1	8	1.3	4	10
SAO5×30	6.5	<0.1	10	1.1	4	10
SAO6×30	7.8	<0.1	14	1.2	4	10
SAO8×30	10.2	0.1	18	1.3	4	10

◇ หมายเหตุ: การทดสอบระดับสุญญากาศ -60kPa, ชิ้นงานที่มีพื้นผิวเรียบและสะอาด ข้อมูลแรงดึงด้านบนคำนวณโดยไม่คำนึงถึงปัจจัยด้านความปลอดภัย

ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน แนะนำให้ใช้ความยาวของท่อสุญญากาศให้สั้นที่สุดเท่าที่จะเป็นไปได้ สูงสุด 2 เมตร

ขนาด(มม.)

ขนาด(มม.)

◇ หมายเหตุ: ความคลาดเคลื่อนมิติเป็นไปตามมาตรฐานความคลาดเคลื่อนมิติผลิตภัณฑ์ยาง GBT 3672.1-2002-1 M3

โครงสร้าง

◇ ประกอบด้วยถ้วยดูดเปลี่ยนและข้อต่อล็อค

◇ ข้อต่อแบบเสียบสำหรับถ้วยดูด

◇ ช่องสุญญากาศแนวตั้ง, เกลียวตัวเมียสำหรับติดตั้ง

◇ ช่องสุญญากาศด้านข้าง, เกลียวตัวผู้และตัวเมียสำหรับติดตั้ง

วิธีการสั่งซื้อ

◇ โปรดดูหน้า 87 สำหรับการเลือกถ้วยดูด

การเลือก

การเชื่อมต่อ เกลียว M-ตัวผู้ เกลียว		F-ตัวเมีย เกลียว
SAO3.5×7□-LA4-M5M	SAO3.5×7□-LA6-M5M	SAO3.5×7□-LA4-M5F	SAO3.5×7□-LA6-M5F	SAO3.5×7□-M5F
SAO4×10□-LA4-M5M	SAO4×10□-LA6-M5M	SAO4×10□-LA4-M5F	SAO4×10□-LA6-M5F	SAO4×10□-M5F
SAO5×10□-LA4-M5M	SAO5×10□-LA6-M5M	SAO5×10□-LA4-M5F	SAO5×10□-LA6-M5F	SAO5×10□-M5F
SAO6×10□-LA4-M5M	SAO6×10□-LA6-M5M	SAO6×10□-LA4-M5F	SAO6×10□-LA6-M5F	SAO6×10□-M5F
SAO4×20□-LA4-M5M	SAO4×20□-LA6-M5M	SAO4×20□-LA4-M5F	SAO4×20□-LA6-M5F	SAO4×20□-M5F
SAO5×20□-LA4-M5M	SAO5×20□-LA6-M5M	SAO5×20□-LA4-M5F	SAO5×20□-LA6-M5F	SAO5×20□-M5F
SAO6×20□-LA4-M5M	SAO6×20□-LA6-M5M	SAO6×20□-LA4-M5F	SAO6×20□-LA6-M5F	SAO6×20□-M5F
SAO8×20□-LA4-M5M	SAO8×20□-LA6-M5M	SAO8×20□-LA4-M5F	SAO8×20□-LA6-M5F	SAO8×20□-M5F
SAO4×30□-LA4-M5M	SAO4×30□-LA6-M5M	SAO4×30□-LA4-M5F	SAO4×30□-LA6-M5F	SAO4×30□-M5F
SAO5×30□-LA4-M5M	SAO5×30□-LA6-M5M	SAO5×30□-LA4-M5F	SAO5×30□-LA6-M5F	SAO5×30□-M5F
SAO6×30□-LA4-M5M	SAO6×30□-LA6-M5M	SAO6×30□-LA4-M5F	SAO6×30□-LA6-M5F	SAO6×30□-M5F
SAO8×30□-LA4-M5M	SAO8×30□-LA6-M5M	SAO8×30□-LA4-M5F	SAO8×30□-LA6-M5F	SAO8×30□-M5F

ขนาด(มม.)

โครงสร้าง

◇ ประกอบด้วยถ้วยดูดเปลี่ยน(3) และตัวชดเชยระดับ

◇ ข้อต่อแบบเสียบสำหรับถ้วยดูด

◇ ช่องสุญญากาศแนวตั้ง(1), เกลียวตัวผู้สำหรับติดตั้ง

◇ ช่องสุญญากาศด้านข้าง(2), เกลียวตัวผู้สำหรับติดตั้ง

วิธีการสั่งซื้อ

ขนาด(มม.)
