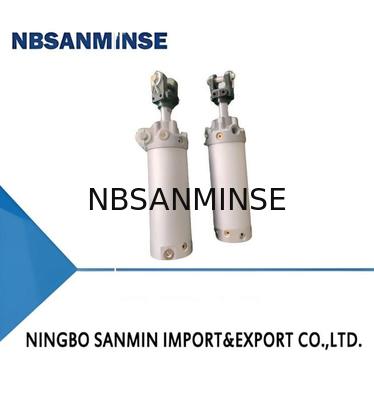

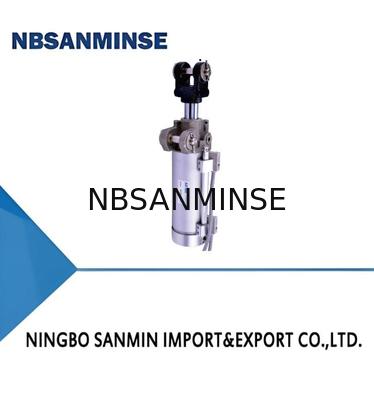

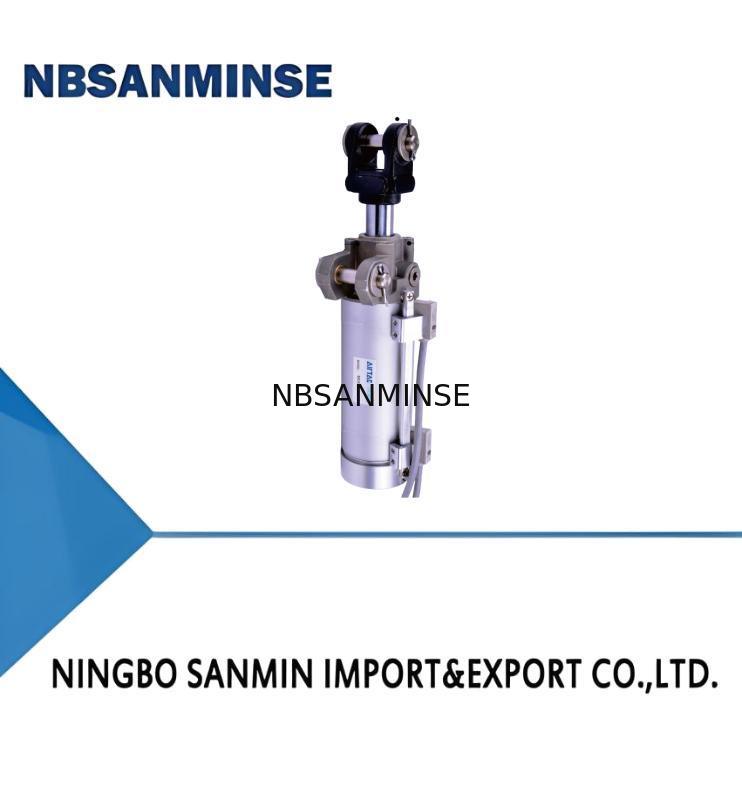

รายละเอียดสินค้า:
|
| ขนาดกระบอกสูบ (มม.): | 40,50,63,80 | จังหวะที่มีอยู่: | 150 |
|---|---|---|---|
| ประเภทการติดตั้ง: | รองรับสองบานพับ | การรับประกัน: | 1 ปี |
| อุณหภูมิในการทำงาน: | -5~50°ซ | สื่อ: | แก๊สน้ำอากาศน้ำมันไอน้ำ |
| เน้น: | กระบอกสูบหนีบ MCK ซีรีส์,กระบอกสูบวาล์วโซลินอยด์นิวเมติก,กระบอกสูบหนีบอุตสาหกรรมพร้อมการรับประกัน |
||
การออกแบบป้องกันฝุ่นและสะเก็ดเชื่อม:
มีวงแหวนปัดฝุ่นที่ฝาครอบด้านหน้า
และมีความแข็งแรงทนทานสามารถป้องกันฝุ่นและ
สะเก็ดเชื่อมที่กระเด็นใส่ทำลายกระบอกสูบได้
มีความน่าเชื่อถือมากกว่าฝาครอบกันฝุ่น
มี Y-knuckle ให้เลือก:
มีสวิตช์เซ็นเซอร์หลายประเภทให้เลือก
1.ควรใช้เซ็นเซอร์ป้องกันแม่เหล็กกับ
ขายึดป้องกันแม่เหล็ก สำหรับรายละเอียด โปรดดูที่หน้า P335
2.เซ็นเซอร์ทั่วไป (DMSG/EMSG, CMSG) ควรใช้กับ
ตัวยึดเซ็นเซอร์ (F-MCK40G) โปรดดูเซ็นเซอร์ทั่วไป
สำหรับรายละเอียดเกี่ยวกับเซ็นเซอร์ DMSG/EMSG และ CMSG ตัวยึดเซ็นเซอร์ที่เข้ากันได้
ต้องสั่งซื้อแยกต่างหาก วิธีการสั่งซื้อและวิธีการติดตั้งมีดังนี้:
| ขนาด โครงสร้างภายในและวัสดุของชิ้นส่วนหลัก |
ขนาด โครงสร้างภายในและวัสดุของชิ้นส่วนหลัก |
ประเภท การทำงาน | แรงดันใช้งาน (MPa) | ||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | ||||
| รายการขนาด | 1/4" | สองทาง ทำงาน |
ด้านดัน | 125.6 | 251.2 | 376.8 | 502.4 | 628.0 | 753.6 | 879.2 | 1004.8 |
| ด้านดึง | 94.2 | 188.4 | 282.6 | 376.8 | 471.0 | 565.2 | 659.4 | 753.6 | |||
| กระบอกสูบ | 1/4" | สองทาง ทำงาน |
ด้านดัน | 196.3 | 392.6 | 588.9 | 785.2 | 981.5 | 1177.8 | 1374.1 | 1570.4 |
| ด้านดึง | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1154.3 | 1319.2 | |||
| 40 | 1/4" | สองทาง ทำงาน |
ด้านดัน | 311.7 | 623.4 | 935.1 | 1246.8 | 1558.5 | 1870.2 | 2181.9 | 2493.6 |
| ด้านดึง | 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.8 | 1962.1 | 2242.4 | |||
| C | 25 | สองทาง ทำงาน |
ด้านดัน | 502.6 | 005.2 | 1507.8 | 2010.4 | 2513.0 | 3015.6 | 3518.2 | 4020.8 |
| ด้านดึง | 453.6 | 907.2 | 1360.8 | 1814.4 | 2268.0 | 2721.6 | 3175.2 | 3628.8 | |||
การติดตั้งและการใช้งาน
1.ในสถานการณ์ปกติ เช่น การบรรจุขอบ การติดตั้ง การทดสอบจิ๊ก และอื่นๆ ขอแนะนำให้ใช้กระบอกสูบมาตรฐาน
2.ในกรณีที่มีสนามแม่เหล็กแรงสูงจากการเชื่อมในบริเวณใกล้เคียง ควรใช้กระบอกสูบแคลมป์เชื่อมป้องกันแม่เหล็ก และควรจับคู่กับสวิตช์เซ็นเซอร์ป้องกันแม่เหล็กที่เข้ากันได้
3.ก่อนเชื่อมต่อกระบอกสูบ ต้องกำจัดฝุ่นเพื่อป้องกันไม่ให้เข้าไปในกระบอกสูบ
4.สื่อที่ใช้โดยกระบอกสูบจะต้องถูกกรองที่ 40 ไมครอน หรือต่ำกว่า
5.ในสภาพแวดล้อมที่มีอุณหภูมิสูง ควรเลือกกระบอกสูบที่ทนความร้อนสูง ควรใช้มาตรการป้องกันการแข็งตัวในสภาพแวดล้อมที่มีอุณหภูมิต่ำเพื่อป้องกันน้ำแข็งในกระบอกสูบ
6.หากไม่ได้ใช้กระบอกสูบเป็นเวลานาน โปรดระวังพื้นผิวจะเกิดสนิม พอร์ตเข้าและออกควรมีฝาปิดกันฝุ่น และควรทาน้ำมันเพื่อป้องกันสนิม
ตัวอย่างการใช้งาน
ข้อมูลจำเพาะ
| ขนาด กระบอกสูบ (มม.) | รายการขนาด | กระบอกสูบ | 40 | C |
| ประเภท | การทำงาน | |||
| สองทาง | ของไหล | |||
| อากาศ (ต้องกรองด้วยไส้กรอง 40 ไมครอน) | แรงดันใช้งาน | |||
| 0.15~1.0MPa (22~145psi) | แรงดันพิสูจน์ | |||
| 1.5MPa (215psi) | อุณหภูมิ | |||
| -20~70°C | ช่วงความเร็ว | |||
| 50~500 มม./วินาที | ประเภทการหน่วง | |||
| การหน่วงแบบปรับได้สำหรับฝาครอบด้านหลังหรือด้านหน้า (อุปกรณ์เสริม) | วาล์วควบคุมความเร็ว | |||
| การหล่อลื่น | การหล่อลื่น | |||
| ไม่จำเป็น | ประเภทการติดตั้ง | |||
| ฐานรองแบบบานพับคู่ | 2 | 1/4" | ||
3/8"
คุณสมบัติผลิตภัณฑ์
1.เหมาะสำหรับโรงงานที่ทำการเชื่อมแบบอัตโนมัติ
2.มีวงแหวนปัดฝุ่นที่ฝาครอบด้านหน้า และมีความแข็งแรงทนทาน สามารถป้องกันฝุ่นและ
สะเก็ดเชื่อมที่กระเด็นใส่ทำลายกระบอกสูบได้ มีความน่าเชื่อถือมากกว่าฝาครอบกันฝุ่น
3.เหมาะสำหรับสภาพแวดล้อมการทำงานที่มีสนามแม่เหล็กแรงสูง หากใช้
สวิตช์เซ็นเซอร์ที่มีแม่เหล็กแรงสูงและป้องกันสนามแม่เหล็กแรงสูง
4.อินเทอร์เฟซขาเข้ามีให้เลือกสามด้าน การปรับบัฟเฟอร์และการปรับจำกัดความเร็ว
ติดตั้งมาภายใน
5.มีสวิตช์เซ็นเซอร์หลายประเภทให้เลือก
| [หมายเหตุ 1] ในสนามแม่เหล็กแรงสูง ควรจับคู่สวิตช์เซ็นเซอร์สำหรับแม่เหล็กแรงสูง โปรดดูหน้า 335 สำหรับตัวเลือก โครงสร้างภายในและวัสดุของชิ้นส่วนหลัก | รายการขนาด | กระบอกสูบ | 40 | |
| 50 | 63 | A | 162 | |
| 165 | 167 | AC | 59 | |
| 65 | 1/4" | AE | 20 | |
| 22 | 23 | C | D | |
| 80 | 87 | D | 84 | |
| 87 | 89 | E | 47 | |
| 57 | 70 | M | 52 | |
| 60 74 |
6 (จำนวนรู) |
6 | 6 | 6 |
| 6 6 |
2 | 2 | 2 | |
| 2 | 2 | |||
| P (พอร์ตเข้าและออก) | 1/4" | 20 | 20 | |
| 19 | 19 | 9 | 9 | |
| 9.5 | 9.5 |
| ประเภทรายการ | DS1-69AM |
| ตรรกะสวิตช์ | ทรานซิสเตอร์แบบไม่สัมผัส ชนิดเปิดปกติ |
| ประเภทเซ็นเซอร์ | ทรานซิสเตอร์ สองสาย ไม่ใช่ขั้ว |
| แรงดันใช้งาน (V) | 10~30V/DC |
| กระแสสวิตช์สูงสุด | 100mA สูงสุด |
| พิกัดการสวิตช์ (W) | 3W สูงสุด |
| กระแสป้องกันแม่เหล็ก | AC17000A |
| แรงดันตก | 4.8V สูงสุด @100mA DC |
| กระแสรั่วไหล | 0.6mA สูงสุด @30V DC |
| กระแสทำงานขั้นต่ำ | 3mA ขั้นต่ำ |
| ไฟแสดงสถานะ | ช่วงคงที่: LED สีเขียว; ช่วงไม่คงที่: LED สีแดง |
| สายเคเบิล | Ø5.3/0.5SQ×2C×3m/ทนน้ำมัน หน่วงไฟ ทนการโค้งงอ/PVC เกรดดี |
| ความไว | 30~40 เกาส์ |
| ความถี่สูงสุด | 8Hz |
| ช่วงอุณหภูมิ | -10~70°C |
| แรงกระแทก | 50m/s² |
| การสั่นสะเทือน | 9m/s² |
| การป้องกัน | IP67 (EN60529) |
| วงจรป้องกัน | ทรานซิสเตอร์แบบไม่สัมผัส การป้องกันไฟกระชาก |
ระดับการหน่วงไฟ
UL94-V0 Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเราที่
ina@pneuhydr.com
หรือ whatsapp 0086 15168536055Q: ขอบเขตธุรกิจของคุณคืออะไร?A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกสูบอากาศ, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม, วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกสูบไฮดรอลิก,ข้อต่อลมและน้ำมัน
, เกจวัดแรงดัน ฯลฯQ:
คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์สแตนเลสได้หลายชนิด ,ทองเหลือง, อลูมิเนียมการแปรรูปวัสดุเช่น แรงดันสูง วาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า /วาล์วน้ำ/วาล์วลม/กระบอกสูบอากาศ/วาล์วไฮดรอลิก/ถังแรงดันไฮดรอลิกผลิตภัณฑ์และอื่นๆ
Q: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?
A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเชี่ยวชาญในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้
Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q: มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
Q: ตัวเชื่อมเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A: เกลียว G เป็นเกลียวตรงทรงกระบอกและไม่ซีลด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่ไปด้วยเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์วาล์วโซลินอยด์ไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง การสวิตช์บ่อย หัวนำเข้าของเหลว ปัญหาวาล์วคอร์และสปริง,สภาพแวดล้อม ร้อน การสั่นสะเทือนอย่างหนัก ฯลฯ
Q: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
| จุดเน้น | มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง | มาตรการรับมือสภาพแวดล้อมเย็นจัด |
| ซีล | ฟลูออโรรับเบอร์, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน |
| การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) |
| การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน |
| ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น |
| ส่วนประกอบควบคุม | คอยล์เกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นจากความเย็น |
| การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
