บ้าน ผลิตภัณฑ์นิวเมติกโซลินอยด์วาล์วซีรี่ย์ SFK ชามดูดแบบเรียบพิเศษสําหรับวัตถุที่มีพื้นผิวหยาบ

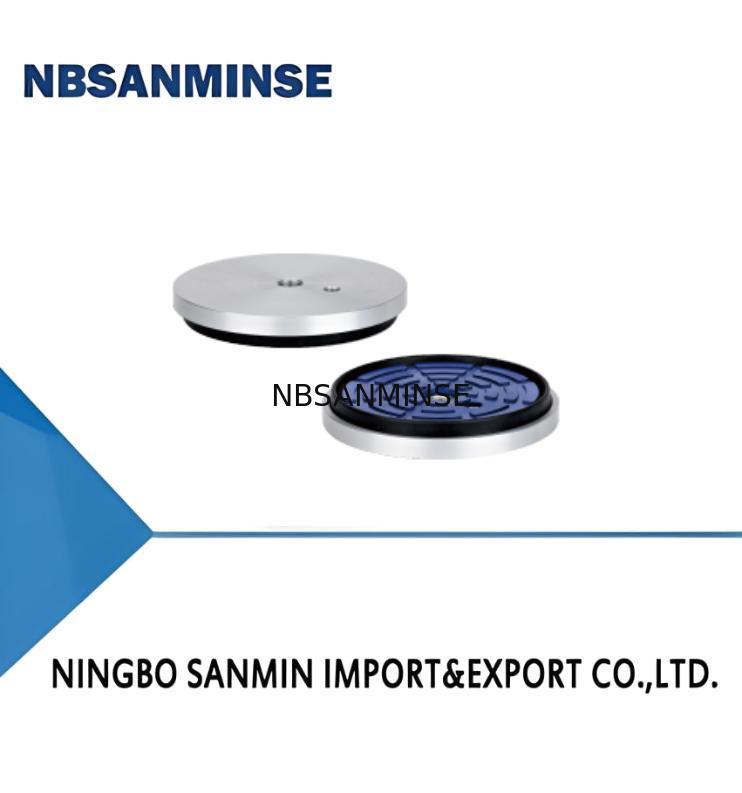

SFK Series Flat Suction Cup Special for Objects with Rough Surface
SFK Series Flat Suction Cup Special for Objects with Rough Surface
ติดต่อตอนนี้

ซีรี่ย์ SFK ชามดูดแบบเรียบพิเศษสําหรับวัตถุที่มีพื้นผิวหยาบ

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA ชื่อแบรนด์: NBSANMINSE
Model Number: SFK110E

ข้อมูลรายละเอียด
Pull-out force N: 480 Inner volume cm³: 70
Min.curve radius of workpiece mm: 300 Weight g: 465
Recommended hose dia. mm: 10

รายละเอียดสินค้า

คุณสมบัติ
◇ วงแหวนซีลทำจากยางโฟม EPDM ที่ยืดหยุ่น
◇ โครงสร้างรองรับพื้นที่ภายในขนาดใหญ่
◇ ปริมาตรภายในขนาดเล็ก
◇ มีหลายขนาดให้เลือก
ข้อดี
◇ เหมาะสำหรับชิ้นงานที่มีพื้นผิวขรุขระหรือไม่เรียบ
◇ ป้องกันการลื่นไถล ป้องกันไม่ให้ชิ้นงานบางผิดรูปถาวร
◇ รอบการทำงานสั้น
◇ เหมาะสำหรับชิ้นงานที่มีขนาดและรูปร่างแตกต่างกัน
การใช้งาน
◇ การจัดการชิ้นงานที่มีพื้นผิวไม่เรียบ เช่น แผ่นเหล็กลายนูน
กระจกตกแต่ง หินชนวนขรุขระ แผ่นไม้ ฯลฯ
◇ สามารถเลือกใช้วาล์วสัมผัสได้ ซึ่งจะปิดห้องสุญญากาศเมื่อตรวจพบว่า
ถ้วยดูดไม่สัมผัสกับชิ้นงาน เพื่อหลีกเลี่ยงการรั่วไหลของสุญญากาศ
ซีรี่ย์ SFK ชามดูดแบบเรียบพิเศษสําหรับวัตถุที่มีพื้นผิวหยาบ 0
โครงสร้าง
◇ การออกแบบโครงสร้างแบบแยกส่วน สามารถเปลี่ยนชิ้นส่วนที่สึกหรอได้แยกกัน
◇ มีพอร์ตฟังก์ชันแยกต่างหาก
◇ หมายเหตุ: รูเกลียวฟังก์ชันถูกปิดผนึกด้วยปลั๊กเมื่อ
จัดส่ง ปิดผนึกเกลียวด้วยกาวเกลียวหรือเทปดิบ
เมื่อเชื่อมต่อ
ซีรี่ย์ SFK ชามดูดแบบเรียบพิเศษสําหรับวัตถุที่มีพื้นผิวหยาบ 1

SFK   110   E   -G4F   -V
  ①      ②   ③       ④      ⑤
ซีรีส์ เส้นผ่านศูนย์กลาง วัสดุและความแข็ง เกลียวเชื่อมต่อ ⑤พิเศษ ข้อมูลจำเพาะ
SFK 110-中110mm E-EPDM 20  Nil-เฉพาะวงแหวนซีล Nil-มาตรฐาน

160-中160mm

G4F-เกลียวตัวเมีย G1/2 V-พร้อมวาล์วสัมผัส
200-φ200mm



250-φ250mm



การเลือก
รุ่น   การเชื่อมต่อ เกลียว
  F-ตัวเมีย   เกลียว
SFK110E SFK110E-G4F SFK110E-G4F-V
SFK160E SFK160E-G4F SFK160E-G4F-V
SFK200E SFK200E-G4F SFK200E-G4F-V
SFK250E SFK250E-G4F SFK250E-G4F-V
พารามิเตอร์ทางเทคนิค
รุ่น แรงดึงออก N
ภายใน		 ปริมาตร cm³
Min. รัศมีโค้ง		 ของ ชิ้นงาน มม. น้ำหนัก
ชิ้น		 ท่อแนะนำ
dia		 มม. MPQ
ชิ้น		 SFK110
SFK160
480
1080		 70
300		 465  935

10

1

 SFK200  ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน
10  1  SFK200  ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน
1800
2800

225

1000

 1445  12  1  ◇ หมายเหตุ: ระดับสุญญากาศในการทดสอบ -60kPa ชิ้นงานที่มีพื้นผิวเรียบและสะอาด ข้อมูลแรงดึงออกข้างต้นคำนวณโดยไม่คำนึงถึงปัจจัยด้านความปลอดภัย  ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน
2225  12  1  ◇ หมายเหตุ: ระดับสุญญากาศในการทดสอบ -60kPa ชิ้นงานที่มีพื้นผิวเรียบและสะอาด ข้อมูลแรงดึงออกข้างต้นคำนวณโดยไม่คำนึงถึงปัจจัยด้านความปลอดภัย  ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน
ซีรี่ย์ SFK ชามดูดแบบเรียบพิเศษสําหรับวัตถุที่มีพื้นผิวหยาบ 2ซีรี่ย์ SFK ชามดูดแบบเรียบพิเศษสําหรับวัตถุที่มีพื้นผิวหยาบ 3
