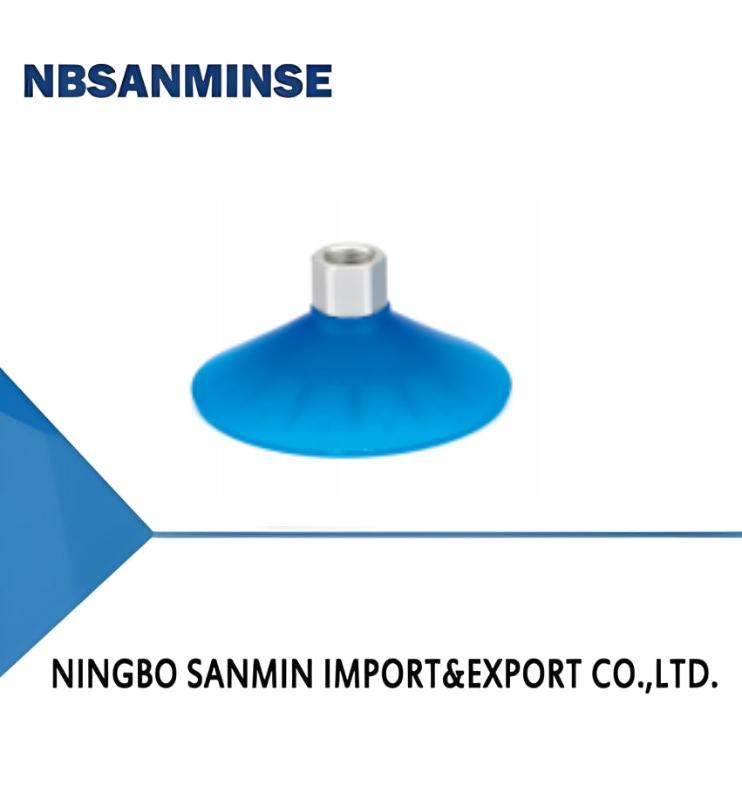

ซีรีส SDM ชามดูดแบบเรียบพิเศษสําหรับแผ่นโลหะ

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	ชื่อแบรนด์:	NBSANMINSE
Model Number:	SDM100

ข้อมูลรายละเอียด
Pull-out force N:	375	Inner volume cm³:	56
Min.curve radius of workpiece mm:	160	Recommended hose dia. mm:	8
Weight g:	62

รายละเอียดสินค้า

คุณสมบัติ

◆ วัสดุ PU

◆ เพิ่มความหนาของผนัง, ออกแบบโครงสร้างซี่โครงเสริมแรงภายใน

ข้อดี

◆ อายุการใช้งานยาวนาน, ทนทานต่อการสึกหรอได้ดีเยี่ยม, ทนทานต่อโอโซน, ทนทานต่อน้ำมัน

◆ ป้องกันการเสียรูปของแผ่นโลหะได้อย่างมีประสิทธิภาพระหว่างการจัดการ

การใช้งาน

◆ จัดการแผ่นโลหะและแผ่นอลูมิเนียมโดยไม่เสียรูป

โครงสร้าง

◆ การออกแบบโครงสร้างแบบแยกส่วน, สามารถเปลี่ยนชิ้นส่วนที่สึกหรอได้แยกกัน

SDM 100 U -G3F
① ② ③ ④
ซีรีส์ SDM		เส้นผ่านศูนย์กลาง			วัสดุ &ความแข็ง			การเชื่อมต่อ เกลียว
		100-100 มม.			U-PU	70		ไม่มี-ดูด เฉพาะถ้วย
								G2F-เกลียวตัวเมีย G1/4
								G3F-G3/8 ตัวเมีย เกลียว
การเลือก
รุ่น			การเชื่อมต่อ เกลียว G2F				G3F
SDM100U			SDM100U-G2F				SDM100U-G3F
พารามิเตอร์ทางเทคนิค
รุ่น	แรงดึง Nปริมาตรภายใน		ซม.³ รัศมีโค้งขั้นต่ำ ของ	ชิ้นงาน มม. น้ำหนัก กรัมSDM100			ท่อ เส้นผ่านศูนย์กลาง	มม. MPQ ชิ้น SDM100	375 56
160	62		8	1			◆ หมายเหตุ: ระดับสูญญากาศในการทดสอบ -60kPa, ชิ้นงานที่มีพื้นผิวเรียบและสะอาด ข้อมูลแรงดึงด้านบนคำนวณโดยไม่คำนึงถึงปัจจัยด้านความปลอดภัย	ข้อมูลอาจแตกต่างกันไปตามพื้นผิวชิ้นงานที่แตกต่างกัน	ขนาด (มม.)
