รายละเอียดสินค้า:
|
| การดึงออกในแนวตั้ง: | 61ฟอร์ซ เอ็น | การดึงออกด้านข้าง: | 44 แรง N |
|---|---|---|---|
| การดึงออกด้านข้าง: | 44force (พื้นผิวมัน)N | ปริมาณภายใน: | 5 ซม.³ |
| รัศมีโค้งต่ำสุดของชิ้นงาน: | 10 มม. | ||

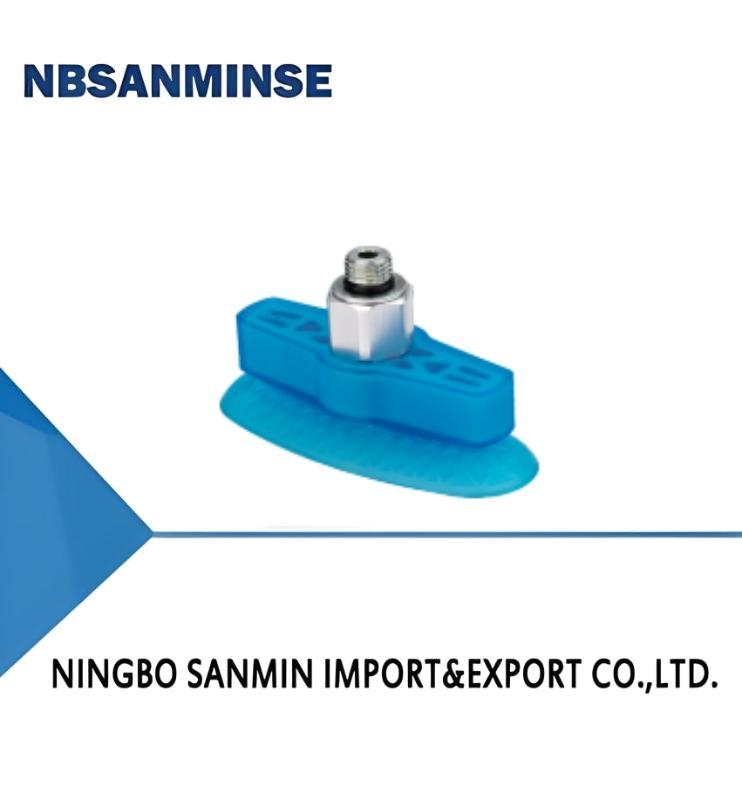

| เน้น: | กล่องดูดอวอลล์แบบเรียบสําหรับวัตถุแคบ,กล่องดูดซอลีนอยด์วัลล์วปนูเมติก,ถ้วยดูดของวัตถุยาว ด้วยการรับประกัน |
||
| ซอม 30×80 คุณ -G2F | |||||||||||||||
| 1 ② ๓ ④ | |||||||||||||||
| ชุด | ขนาด | วัสดุและความแข็ง | ด้ายเชื่อมต่อ | ||||||||||||
| ซอม | 20×60 | ยู-พียู | 70 | ไม่มี -ถ้วยดูดเท่านั้น | |||||||||||
| 30×80 | G2F -G1/4 เกลียวใน | ||||||||||||||
| 40×100 | G3F -G3/8 เกลียวใน | ||||||||||||||
| G2M -G1/4 เกลียวนอก | |||||||||||||||
| M10M-M10×1.5 เกลียวนอก | |||||||||||||||
| M14M-M14×1.5 เกลียวนอก | |||||||||||||||
| RA -อะแดปเตอร์สี่เหลี่ยม | |||||||||||||||
| การคัดเลือก | |||||||||||||||
| แบบอย่าง | การเชื่อมต่อ ด้าย จีทูเอ็ม |
M10M | M14M | G2F | G3F | ร | |||||||||
| SOM20×60U |
SOM20×60U-G2M |
SOM20×60U-M10M |
SOM20×60U-M14M |
SOM20×60U-G2F |
- | SOM20×60U-RA | |||||||||
| SOM30×80U | SOM30×80U-G2M |
SOM30×80U-M10M |
SOM30×B0U-M14M |
SOM30×B0U-G2F |
- | SOM30×B0U-RA | |||||||||
| SOM40×100U | SOM40×100U-G2M | 5OM40×100U-M10M | SOM40×100U-M14M | - | SOM40×100U-G3F | SOM40×100U-RA | |||||||||
| พารามิเตอร์ทางเทคนิค | |||||||||||||||
| แบบอย่าง | แนวตั้ง ดึงออก บังคับ เอ็น |
ด้านข้าง ดึงออก บังคับ เอ็น |
ด้านข้าง ดึงออก บังคับ (มัน พื้นผิว)เอ็น |
ภายใน ปริมาณ ซม.³ |
นาที เส้นโค้ง รัศมี ของ ชิ้นงาน มม |
น้ำหนัก ก |
ที่แนะนำ ท่อ เส้นผ่านศูนย์กลาง มม |
MPQ ชิ้น |
|||||||
| SOM20×60U | 61 |
44 | 44 | 5 | 10 | 14 | 8 | 1 | |||||||
| SOM30×80U | 116 | 110 | 110 | 12 | 20 | 24.4 | 8 | 1 | |||||||
| SOM40×100U | 187 |
135 | 135 | 25 | 32 | 50.6 | 8 | 1 | |||||||
| ○ หมายเหตุ: การทดสอบ wacum ระดับ 60kRa ชิ้นงานที่มีพื้นผิวเรียบและเรียบ ข้อมูลของ pul-utforce ข้างต้นถูกกำหนดไว้โดยไม่คำนึงถึงปัจจัยด้านความปลอดภัย ข้อมูลอาจแตกต่างกันไปตามพื้นผิวของชิ้นงานที่แตกต่างกัน |
|||||||||||||||
