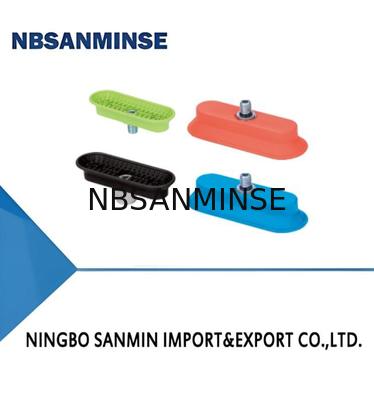

รายละเอียดสินค้า:
|
| การดึงออกในแนวตั้ง: | 33 แรง N | การดึงออกด้านข้าง: | 12(พื้นผิวมัน)N |
|---|---|---|---|
| ปริมาณภายใน: | 2 ซม.³ | รัศมีโค้งต่ำสุดของชิ้นงาน: | 8 มม. |
| การรับประกัน: | 1 ปี | ||
| เน้น: | กล่องดูดน้ําแบบโอวาลเรียบสําหรับโลหะ,กล่องดูดซอลีนอยด์วัลล์วปนูเมติก,ถ้วยดูดแผ่นโลหะพร้อมการรับประกัน |
||
| ซอฟ 40×80N-G3F | |||||||
| ④④ | |||||||
| ①ซีรี่ส์ | ②ขนาด | 3. วัสดุและความแข็ง | ④เธรดการเชื่อมต่อ | ||||
| ซอฟ | 16×50 | 40×110 | N-NBR | 60 | G2F-G1/4 เกลียวใน | M10M-M10×1.5 เกลียวนอก | |
| 20×80 | 50×100 | NG-NBR | 45 | G3F-G3/8เกลียวใน | M14M-M14×1.5ด้ายชาย | ||
| 23×60 | 60×120 | HK-สูงเป็นพิเศษเทมเปอร์ | 65 | G2M-G1/4 เกลียวนอก | RA-อะแดปเตอร์สี่เหลี่ยม | ||
| 30×90 | 70×140 | HD-อุณหภูมิสูง/เครื่องหมายวัสดุฟรี | 60 | ||||
| 40×80 | |||||||
| การคัดเลือก | |||||||
| แบบอย่าง | ด้ายเชื่อมต่อ จีทูเอ็ม |
M10M | M14M | G2F | G3F | ร | |
| SOF16×50□-□ | SOF16×50□-G2M | SOF16×50□-M10M SOF20×80□-M10M |
SOF16×50□-M14M | SOF16×50□-G2F | SOF16×50□-G3F | SOF16×50□-RA | |
| SOF20×80□-□ | SOF20×80□-G2M | SOF20×80□-M10M | SOF20×80□-M14M | SOF20×80□-G2F | SOF20×80□-G3F | SOF20×80□-RA | |
| SOF23×60□-□ | SOF23×60□-G2M | SOF23×60□-M10M | SOF23×60□-M14M | SOF23×60□-G2F | SOF23×60□-G3F | SOF23×60□-RA | |
| SOF40×80□-□ | SOF40×80□-G2M | SOF40×80□-M10M | SOF40×80□-M14M | SOF40×80□-G2F | SOF40×80□-G3F | SOF40×80□-RA | |
| SOF30×90□-□ | SOF30×90□-G2M | SOF30×90□-M10M | SOF30×90□-M14M | SOF30×90□-G2F | SOF30×90□-G3F | SOF30×90□-RA | |
| SOF40×110□-口 | SOF40×110□-G2M | SOF40×110□-M10M | SOF40×110□-M14M | SOF40×110□-G2F | SOF40×110□-G3F | SOF40×110□-ร | |
| SOF50×100□-口 | SOF50×100□-G2M | SOF50×100□-M10M | SOF50×100□-M14M | SOF50×100□-G2F | SOF50×100□-G3F | SOF50×100□-ร | |
SOF60×120□-口 |
SOF60×120□-G2M | SOF60×120□-M10M | SOF60×120□-M14M | SOF60×120□-G2F | SOF60×120□-G3F | SOF60×120□-ร | |
| SOF70×140□-□ | SOF70×140□-G2M | SOF70×140□-M10M | SOF70×140□-M14M | SOF70×140□-G2F | SOF70×140□-G3F | SOF70×140□-RA | |
| แบบอย่าง |
คอนเนตทิคัตเธรด จีทูเอ็ม |
ซีทูเอฟ | G3F | แบบอย่าง | การผสมผสาน ด้าย จีทูเอ็ม |
G2F | G3F |
| S0F16×50-K-□ | S0F16×50HK-G2M | S0F16×50HK-G2F | S0F16×50HK-G3F | S0F16×50HD-□ | SOF16×50HD-G2M | SOF16×50HD-G2F | S0F16×50-D-G3F |
| S0F20×BC-K-□ | S0F20×80HK-G2M | S0F20×80HK-C2F | S0F20×B0HK-G3F | S0F20×B0ED-□ | S0F20×80ED-G2N | S0F20×80HD-C2F | S0F20×80-D-G3F |
| S0F23×60-K-□ | S0F23×60HK-G2M | S0F23×60HK-ซีทูเอฟ | S0F23×60HK-G3F | S0F23×60HD-□ | SOF23×60HD-G2M | SOF23×60HD-G2F | S0F23×60-D-G3F |
| S0F40×BC-K-□ | S0F40×80HK-G2M | S0F40×80HK-C2F | S0F40×B0HK-G3F | S0F40×B0ED-□ | SOF40×80HD-G2M | SOF40×80HD-C2F | S0F40×8C-D-G3F |
| S0F30×90-K-□ | S0F30×90HK-G2M | S0F30×90HK-G2F | S0F30×90HK-G3F | S0F30×90HD-□ | S0F30×90ED-G2N | S0F30×90HD-G2F | S0F30×90-D-G3F |
| S0F40×110HK-□ | S0F40×110HK-G2M | S0F40×110HK-C2F | S0F40×110HK-G3F | S0F40×110HD-□ | S0F40×11CHD-GZM | S0F40×110HD-G2F | S0F40×110HD-G3F |
| S0F50×100HK-□ | S0F50×100EK-G2M | S0F50×10CHK-G2F | S0F50×100HK-G3F | S0F50×100HD-□ | S0F50×10C-D-G2M | S0F50×10C-D-C2F | S0F50×100HD-G3F |
| S0F60×120HK-□ | S0F60×120EK-G2M | S0F60×120HK-G2F | S0F60×120HK-G3F | S0F60×120HD-□ | S0F60×120FD-G2M | S0F60×120HD-G2F | S0F60×120HD-G3F |
| S0F70×140HK-□ | S0F70×140HK-G2M | S0F70×140HK-C2F | S0F70×140HK-G3F | S0F70×140HD-□ | S0F70×14CHD-G2M | S0F70×140HD-G2F | S0F70×140HD-G3F |
| แบบอย่าง | แนวตั้ง ดึง- ออกแรง เอ็น |
ด้านข้าง ดึง- ออกแรง เอ็น |
ด้านข้าง แรงดึงออก (พื้นผิวมัน)N |
ภายใน ปริมาณ ซม.³ |
รัศมีโค้งต่ำสุด ของชิ้นงาน มม |
น้ำหนัก ก | ที่แนะนำ เส้นผ่านศูนย์กลางท่อ มม |
MPQ ชิ้น |
| ซอฟ16×50 | 33 | 24 | 12 | 2 | 8 | 17 | 4 | 1 |
| ซอฟ20×80 | 78 | 38 | 35 | 5 | 25 | 23 | 4 | 1 |
| ซอฟ23×60 | 57 | 37 | 33 | 3 | 20 | 29 | 4 | 1 |
| ซอฟ30×90 | 125 | 77 | 60 | 10 | 30 | 24 | 4 | 1 |
| ซอฟ40×80 | 141 | 110 | 100 | 11 | 50 | 43 | 6 | 1 |
| SOF40×110 | 200 | 188 | 118 | 25 | 35 | 47 | 6 | 1 |
| ซอฟ50×100 | 217 | 181 | 121 | 20 | 75 | 56 | 6 | 1 |
| SOF60×120 | 312 | 254 | 170 | 35 | 75 | 70 | 6 | 1 |
| SOF70×140 | 445 | 344 | 230 | 52 | 90 | 77 | 8 | 1 |
| รุ่น/ขนาด | ล | ว | ชม | ช | แอลจี | ชม. | 5 | ย |
| SOF16×50□-G2F | 50 | 16 | 19.5 | G1/4 | 11 | 14 | 17 | 3 |
| SOF16×50□-G3F | 50 | 16 | 19.5 | G3/8 | 11 | 14 | 22 | 3 |
| SOF16×50□-RA | 50 | 16 | 19.5 | 31.8×31.8 | 4.7 | 18.7 | - | 3 |
| SOF20×80□-G2F | 84 | 24 | 15.5 | G1/4 | 11 | 14 | 17 | 5 |
| SOF20×80□-G3F | 84 | 24 | 15.5 | G3/8 | 11 | 14 | 22 | 5 |
| SOF20×80□-RA | 84 | 24 | 15.5 | 31.8×31.8 | 4.7 | 18.7 | - | 5 |
| SOF23×60□-G2F | 61.5 | 22.5 | 12 | G1/4 | 11 | 14 | 17 | 3 |
| SOF23×60□-G3F | 61.5 | 22.5 | 12 | G3/8 | 11 | 14 | 22 | 3 |
| SOF23×60□-RA | 61.5 | 22.5 | 12 | 31.8×31.8 | 4.7 | 18.7 | - | 3 |
| SOF30×90□-G2F | 93 | 33 | 16 | G1/4 | 11 | 14 | 17 | 5 |
| SOF30×90□-G3F | 93 | 33 | 16 | G3/8 | 11 | 14 | 22 | 5 |
| SOF30×90□-RA | 93 | 33 | 16 | 31.8×31.8 | 4.7 | 18.7 | - | 5 |
| SOF40×80□-G2F | 82 | 39 | 14 | G1/4 | 11 | 14 | 17 | 4 |
| SOF40×80□-G3F | 82 | 39 | 14 | G3/8 | 11 | 14 | 22 | 4 |
| SOF40×80□-RA | 82 | 39 | 14 | 31.8×31.8 | 4.7 | 18.7 | - | 4 |
| SOF40×110□-G2F | 113 | 43 | 21.5 | G1/4 | 11 | 14 | 17 | 6 |
| SOF40×110□-G3F | 113 | 43 | 21.5 | G3/8 | 11 | 14 | 22 | 6 |
| SOF40×110□-RA | 113 | 43 | 21.5 | 31.8×31.8 | 4.7 | 18.7 | - | 6 |
| SOF50×100□-G2F | 102 | 49 | 16 | G1/4 | 11 | 14 | 17 | 5 |
| SOF50×100□-G3F | 102 | 49 | 16 | G3/8 | 11 | 14 | 22 | 5 |
| SOF50×100□-RA | 102 | 49 | 16 | 31.8×31.8 | 4.7 | 18.7 | - | 5 |
| SOF60×120□-G2F | 123 | 58 | 18 | G1/4 | 11 | 14 | 17 | 6 |
| SOF60×120□-G3F SOF60×120□-RA |
123 | 58 | 18 | G3/8 | 11 | 14 | 22 | 6 |
| 123 | 58 | 18 | 31.8×31.8 | 4.7 | 18.7 | - | 6 | |
| SOF70×140□-G2F | 141 | 67.5 | 19 | G1/4 | 11 | 14 | 17 | 7 |
| SOF70×140□-G3F | 141 | 67.5 | 19 | G3/8 | 11 | 14 | 22 | 7 |
| SOF70×140□-RA | 141 | 67.5 | 19 | 31.8×31.8 | 4.7 | 18.7 | - | 7 |
| รุ่น/ขนาด | ล | ว | ชม | ช | แอลจี | ชม. | ส | ย |
| SOF16×50□-G2M | 50 | 16 | 19.5 | G1/4 | 9 | 10.5 | 5 | 3 |
| SOF16×50□-M10M | 50 | 16 | 19.5 | M10×1.5 | 12 | 13.5 | 5 | 3 |
| SOF16×50□-M14M | 50 | 16 | 19.5 | M14×1.5 | 12 | 13.5 | 5 | 3 |
| SOF20×80□-G2M | 84 | 24 | 15.5 | G1/4 | 9 | 10.5 | 5 | 5 |
| SOF20×80□-M10M | 84 | 24 | 15.5 | M10×1.5 | 12 | 13.5 | 5 | 5 |
| SOF20×80□-M14M | 84 | 24 | 15.5 | M14×1.5 | 12 | 13.5 | 5 | 5 |
| SOF23×60□-G2M | 61.5 | 22.5 | 12 | G1/4 | 9 | 10.5 | 5 | 3 |
| SOF23×60□-M10M | 61.5 | 22.5 | 12 | M10×1.5 | 12 | 13.5 | 5 | 3 |
| SOF23×60□-M14M | 61.5 | 22.5 | 12 | M14×1.5 | 12 | 13.5 | 5 | 3 |
| SOF30×90□-G2M | 93 | 33 | 16 | G1/4 | 9 | 10.5 | 5 | 5 |
| SOF30×90□-M10M | 93 | 33 | 16 | M10×1.5 | 12 | 13.5 | 5 | 5 |
| SOF30×90□-M14M | 93 | 33 | 16 | M14×1.5 | 12 | 13.5 | 5 | 5 |
| SOF40×80□-G2M | 82 | 39 | 14 | G1/4 | 9 | 10.5 | 5 | 4 |
| SOF40×80□-M10M | 82 | 39 | 14 | M10×1.5 | 12 | 13.5 | 5 | 4 |
| SOF40×80□-M14M | 82 | 39 | 14 | M14×1.5 | 12 | 13.5 | 5 | 4 |
| SOF40×110□-G2M | 113 | 43 | 21.5 | G1/4 | 9 | 11 | 5 | 6 |
| SOF40×110□-M10M | 113 | 43 | 21.5 | M10×1.5 | 12 | 13.5 | 5 | 6 |
| SOF40×110□-M14M | 113 | 43 | 21.5 | M14×1.5 | 12 | 13.5 | 5 | 6 |
| SOF50×100□-G2M | 102 | 49 | 16 | G1/4 | 9 | 11 | 5 | 5 |
| SOF50×100□-M10M | 102 | 49 | 16 | M10×1.5 | 12 | 13.5 | 5 | 5 |
| SOF50×100□-M14M | 102 | 49 | 16 | M14×1.5 | 12 | 13.5 | 5 | 5 |
| SOF60×120□-G2M | 123 | 58 | 18 | G1/4 | 9 | 11 | 5 | 6 |
| SOF60×120□-M10M | 123 | 58 | 18 | M10×1.5 | 12 | 13.5 | 5 | 6 |
| SOF60×120□-M14M | 123 | 58 | 18 | M14×1.5 | 12 | 13.5 | 5 | 6 |
| SOF70×140□-G2M | 141 | 67.5 | 19 | G1/4 | 9 | 11 | 5 | 7 |
| SOF70×140□-M10M | 141 | 67.5 | 19 | M10×1.5 | 12 | 13.5 | 5 | 7 |
| SOF70×140□-M14M | 141 | 67.5 | 19 | M14×1.5 | 12 | 13.5 | 5 | 7 |
ถาม: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
ตอบ: ใช่ แต่มันขึ้นอยู่กับผลิตภัณฑ์ กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
ถาม: ขอบเขตธุรกิจของคุณคืออะไร?
ตอบ: ขอบเขตธุรกิจของเราคือบริการผู้ส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบและจำหน่ายกระบอกลม , การบำบัดแหล่งอากาศ , โซลินอยด์วาล์ว ,วาล์วอากาศ,มอเตอร์วาล์ว ,วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, อากาศและน้ำมันเหมาะสม,เกจวัดความดันฯลฯ
ถาม:วประเภทหมวกของผลิตภัณฑ์ที่คุณสามารถทำได้ ?
ตอบ: เราสามารถผลิตสแตนเลสได้หลายประเภท, ทองเหลืองอลูมิเนียมการแปรรูปวัสดุเหมือนสูงความดัน วาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า /วาล์วน้ำ/วาล์วนิวแมติก/กระบอกลม/วาล์วไฮดรอลิก/สะสมไฮดรอลิกผลิตภัณฑ์และอื่น ๆ
ถาม: ผลิตภัณฑ์สามารถสร้างโลโก้และแบรนด์ของเราได้หรือไม่?
ตอบ: ได้ แน่นอน เราสามารถทำได้ เราเป็นผู้จัดจำหน่าย OEM มานานหลายปีและเป็นมืออาชีพในการทำ แต่คุณต้องให้อนุญาตเราหากเป็นไปได้
ถาม: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกและไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?
ตอบ: ได้เราสามารถจัดหาได้เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress + Hauser เป็นต้น
ถาม: มีการรับประกันหรือไม่?
ตอบ: ใช่ โดยปกติแล้วผลิตภัณฑ์จะมีการรับประกันคุณภาพหนึ่งปี
ถาม: ตัวเชื่อมต่อเป็นระบบอังกฤษหรือเมตริกหรือไม่ เธรด PT, NPT และ G แตกต่างกันอย่างไร?
ตอบ: เกลียว G มีรูปทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นรูปกรวย และเกลียวภายในและภายนอกจะแน่นขึ้นและแน่นขึ้นเมื่อขันให้แน่น การปิดผนึกทำได้โดยการเสียรูปของเกลียว และมักใช้น้ำยาซีลหรือเทปร่วมกันเพื่อเพิ่มผลการปิดผนึก
G-thread เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ปิดผนึก เกลียว PT เป็นท่อทรงกรวยที่ต้องอาศัยการเสียรูปและการปิดผนึกของเกลียวเอง NPT ยังเป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ซึ่งส่วนใหญ่ใช้ในอเมริกาเหนือ
ถาม: วิธีการแปลงหน่วยความดัน: MPa, bar, psi, kg/cm ²
คำตอบ: 1MPa=10bar ถอย 145 psi ถอย 10 กก
ถาม: อะไรทำให้เกิดความเหนื่อยหน่ายของขดลวดโซลินอยด์วาล์ว?
A: แรงดันไฟฟ้าและ hz ไม่ถูกต้อง, การสลับบ่อยครั้ง, หัวนักบินเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง,สิ่งแวดล้อม ร้อน สั่นสะเทือนหนัก ฯลฯ
ถาม: สิ่งที่ควรสังเกตสำหรับส่วนประกอบระบบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัด?
| จุดโฟกัส | มาตรการรับมือสภาพแวดล้อมที่อุณหภูมิสูง | มาตรการรับมือสภาพแวดล้อมที่หนาวเย็นจัด |
| ซีล | ยางฟลูออโร, PTFE | ไนไตรล์อุณหภูมิต่ำ ยางซิลิโคน โพลียูรีเทน |
| การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ความผันผวนต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลต่ำ ความหนืดต่ำ) |
| การบำบัดอากาศ | เสริมสร้างความเย็น กำจัดน้ำได้อย่างมีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำเป็นพิเศษ (แบบทำความเย็น + การดูดซับ) การติดตามความร้อน |
| ส่วนประกอบโลหะ | การกวาดล้างการขยายสำรอง | เลือกใช้วัสดุที่มีความเหนียวที่อุณหภูมิต่ำ ป้องกันการรั่วซึมเนื่องจากการหดตัวด้วยความเย็น |
| ส่วนประกอบการควบคุม | คอยล์เกรดทนความร้อนสูง กระจายความร้อน ใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, เครื่องทำความร้อนเฉพาะที่, ป้องกันการควบแน่นด้วยความเย็น |
| การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน เพิ่มแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ ห่อด้วยวัสดุฉนวนความร้อน |
