รายละเอียดสินค้า:
|
| การดึงออกในแนวตั้ง: | 45ฟอร์ซ เอ็น | การดึงออกด้านข้าง: | 35ฟอร์ซ เอ็น |
|---|---|---|---|
| แรงดึงออกด้านข้าง: | 33พื้นผิว(N) | ปริมาณภายใน: | 1.6 ซม.3 |
| รัศมีโค้งต่ำสุดของชิ้นงาน: | 35 มม | ||

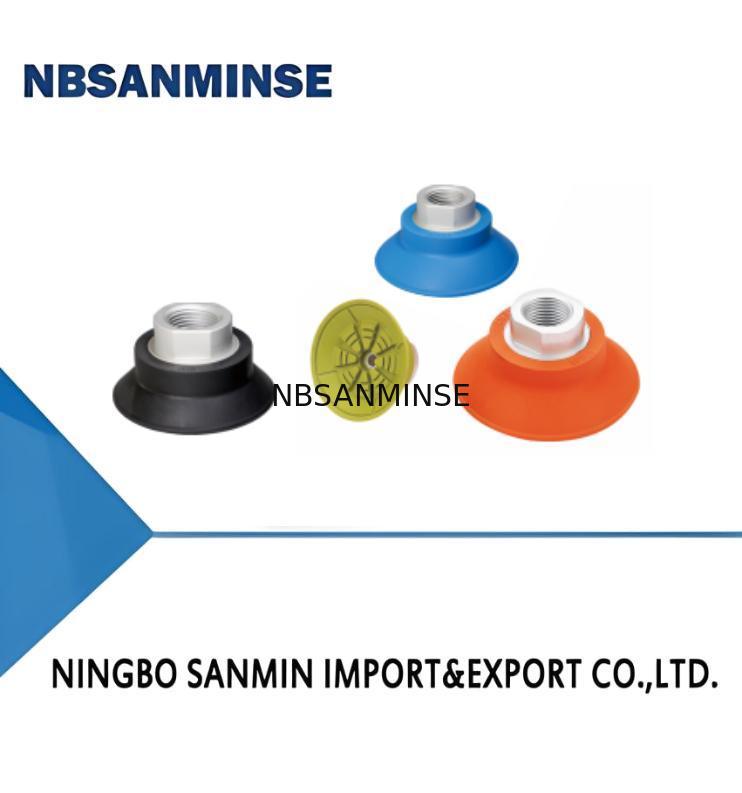

| เน้น: | ถ้วยดูดแบบเรียบสําหรับแผ่นโลหะ,กล่องดูดซอลีนอยด์วัลล์วปนูเมติก,การดูดแผ่นโลหะ SFF |
||
| SFF 50 N-G3F | ||||
| ① ② ③ ④ | ||||
| ①ซีรีส์ | ②เส้นผ่านศูนย์กลาง | ③วัสดุและความแข็ง | ④เกลียวเชื่อมต่อ | |
| SFF | 30-φ30 มม. | N-NBR | 65 | G2F-เกลียวตัวเมีย G1/4 |
| 40-φ40 มม. | NG-NBR | 45 | G3F-เกลียวตัวเมีย G3/8 | |
| 50-φ50 มม. | HK - ยางทนอุณหภูมิสูงพิเศษ | 65 | G2M-เกลียวตัวผู้ 1/4 | |
| 60-φ60 มม. | HD-ทนอุณหภูมิสูง/ไม่ทิ้งรอย วัสดุ |
65 | M10M-เกลียวตัวผู้ M10×1.5 | |
| 80-φ80 มม. | M14M-เกลียวตัวผู้ M14×1.5 | |||
| 100-100 มม. | RA-อะแดปเตอร์สี่เหลี่ยมผืนผ้า | |||
| 125-125 มม. | ||||
| การเลือก | ||||||
| รุ่น | เกลียวเชื่อมต่อ G2M |
M10M | M14M | G2F | G3F | RA |
| SFF30N-□ | SFF30N-G2M | SFF30N-M10M | SFF30N-M14M | SFF30N-G2F | SFF30N-G3F | SFF30N-RA |
| SFF40N-□ | SFF40N-G2M | SFF40N-M10M | SFF40N-M14M | SFF40N-G2F | SFF40N-G3F | SFF40N-RA |
| SFF50N-□ | SFF50N-G2M | SFF50N-M10M | SFF50N-M14M | SFF50N-G2F | SFF50N-G3F | SFF50N-RA |
| SFF60N-□ | SFF60N-G2M | SFF60N-M10M | SFF60N-M14M | SFF60N-G2F | SFF60N-G3F | SFF60N-RA |
| SFF80N-□ | SFF80N-G2M | SFF80N-M10M | SFF80N-M14M | SFF80N-G2F | SFF80N-G3F | SFF80N-RA |
| SFF100N-□ | SFF100N-G2M | SFF100N-M10M | SFF100N-M14M | SFF100N-G2F | SFF100N-G3F | SFF100N-RA |
| SFF125N-□ | SFF125N-G2M | SFF125N-M10M | SFF125N-M14M | SFF125N-G2F | SFF125N-G3F | SFF125N-RA |
| รุ่น | เกลียวเชื่อมต่อ G2M |
M10M | M14M | G2F | G3F | RA |
| SFF30NG-□ | SFF30NG-G2M | SFF30NG-M10M | SFF30N-M14M | SFF30N-G2F | SFF30NG-G3F | SFF30NG-RA |
| SFF40NG-□ | SFF40NG-G2M | SFF40NG-M10M | SFF40N-M14M | SFF40N-G2F | SFF40NG-G3F | SFF40NG-RA |
| SFF50NG-□ | SFF50NG-G2M | SFF50NG-M10M | SFF50N-M14M | SFF50N-G2F | SFF50NG-G3F | SFF50NG-RA |
| SFF60NG-□ | SFF60NG-G2M | SFF60NG-M10M | SFF60N-M14M | SFF60N-G2F | SFF60NG-G3F | SFF60NG-RA |
| SFF80NG-□ | SFF80NG-G2M | SFF80NG-M10M | SFF80N-M14M | SFF80N-G2F | SFF80NG-G3F | SFF80NG-RA |
| SFF100NG-□ | SFF100NG-G2M | SFF100NG-M10M | SFF100N-M14M | SFF100NG-G2F | SFF100NG-G3F | SFF100NG-RA |
| SFF125NG-□ | SFF125NG-G2M | SFF125NG-M10M | SFF125N-M14M | SFF125NG-G2F | SFF125NG-G3F | SFF125NG-RA |
| รุ่น | เกลียวเชื่อมต่อG2M | G2F | G3F | รุ่น | เกลียวเชื่อมต่อG2M | G2F | G3F |
| SFF30HK-□ | SFF30HK-G2M | SFF30HK-G2F | SFF30HK-G3F | SFF30HD-□ | SFF30HD-G2M | SFF30HD-G2F | SFF30HD-G3F |
| SFF40HK-□ | SFF40HK-G2M | SFF40HK-G2F | SFF40HK-G3F | SFF40HD-□ | SFF40HD-G2M | SFF40HD-G2F | SFF40HD-G3F |
| SFF50HK-□ | SFF50HK-G2M | SFF50HK-G2F | SFF50HK-G3F | SFF50HD-□ | SFF50HD-G2M | SFF50HD-G2F | SFF50HD-G3F |
| SFF60HK-□ | SFF60HK-G2M | SFF60HK-G2F | SFF60HK-G3F | SFF60HD-□ | SFF60HD-G2M | SFF60HD-G2F | SFF60HD-G3F |
| SFF80HK-□ | SFF80HK-G2M | SFF80HK-G2F | SFF80HK-G3F | SFF80HD-□ | SFF80HD-G2M | SFF80HD-G2F | SFF80HD-G3F |
| SFF100HK-□ | SFF100HK-G2M | SFF100HK-G2F | SFF100HK-G3F | SFF100HD-□ | SFF100HD-G2M | SFF100HD-G2F | SFF100HD-G3F |
| SFF125HK-□ | SFF125HK-G2M | SFF125HK-G2F | SFF125HK-G3F | SFF125HD-□ | SFF125HD-G2M | SFF125HD-G2F | SFF125HD-G3F |
| พารามิเตอร์ทางเทคนิค | ||||||||
| รุ่น | แรงดึงออกในแนวตั้ง รัศมีโค้งขั้นต่ำ ปริมาตรภายใน |
cm³ รัศมีโค้งขั้นต่ำ ปริมาตรภายใน |
cm³ รัศมีโค้งขั้นต่ำ ของชิ้นงาน |
มม. น้ำหนัก กรัม |
แนะนำ เส้นผ่านศูนย์กลางท่อ มม. |
MPQ ชิ้น |
SFF30 45 35 |
33 1.6 |
| 35 | 11 | SFF100 | 1 | SFF40 | 72 | 54 | 86 | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
| 47.5 | 13 | 6 | 1 | SFF50 | 112 | 90 | 86 | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
| 70 | 20 | 8 | 1 | SFF60 | 145 | 102 | 400 | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
| 81 | Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? | 8 | 1 | SFF80 | 288 | 212 | 400 | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
| 115 | 43 | 8 | 1 | SFF100 | M - การเชื่อมต่อแบบเกลียวตัวผู้ | 322 | 400 | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
| 141 | 57 | 8 | 1 | SFF125 | 660 | 475 | 400 | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
| 165 | 145 | 10 | 1 | M - การเชื่อมต่อแบบเกลียวตัวผู้ | ◇ หมายเหตุ: ความคลาดเคลื่อนของมิติเป็นไปตามมาตรฐาน GBT3672.1-2002-1 M3 สำหรับผลิตภัณฑ์ยาง | Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? | A: ใช่ | แต่ขึ้นอยู่กับผลิตภัณฑ์ |
หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร? A: ขอบเขตธุรกิจของเราคือ บริการส่งออกชิ้นส่วนอัตโนมัติแบบเต็มตู้คอนเทนเนอร์ และขาย กระบอกลม, ระบบบำบัดแหล่งอากาศ, วาล์วโซลินอยด์, วาล์วลม,
วาล์วควบคุมด้วยมอเตอร์,
วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน ข้อต่อ, เกจวัดแรงดัน ฯลฯQ: คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตสแตนเลสได้หลายชนิด,ทองเหลือง, อลูมิเนียม
การแปรรูปวัสดุเช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า /
วาล์วน้ำ/วาล์วลม /กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆ Q: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาผลิตภัณฑ์นิวแมติกส์และไฮดรอลิกส์แบรนด์ดังของแท้ได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นQ:มีการรับประกันหรือไม่?A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
Q: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำร่องเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q:
ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดสำคัญ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมเย็นจัดซีล ยางฟลูออโร, PTFE
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน การหล่อลื่น
| จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ |
| เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การทำให้แห้งที่จุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ |
| เว้นช่องว่างสำหรับการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเมื่อเย็น | ส่วนประกอบควบคุม |
| ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะจุด, ป้องกันการควบแน่นเมื่อเย็น | การติดตั้ง |
| เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | |
