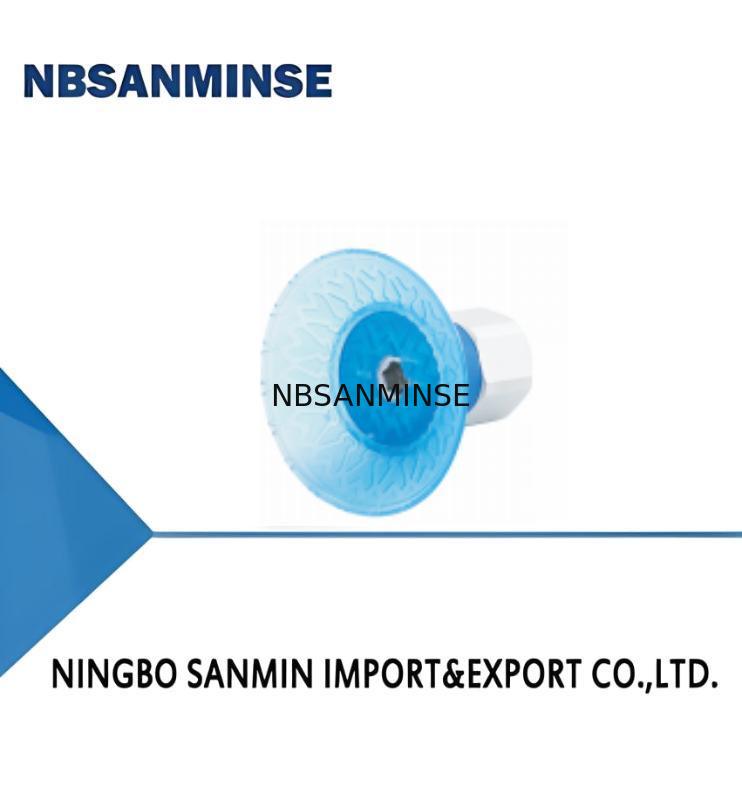

รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลาง: | 30 - φ30mm | เธรดการเชื่อมต่อ: | NIL - ถ้วยดูดเท่านั้น |
|---|---|---|---|
| แรงดึงออก n: | 45 | ปริมาณภายในcm³: | 4.5 |
| min.Curve Radius ของชิ้นงาน mm: | 25 | ||
| เน้น: | ถ้วยดูดแบนสำหรับโลหะมัน,ถ้วยดูดลม SFM series,ถ้วยดูดแผ่นโลหะพร้อมการรับประกัน |
||
| SFM 50 U -G3F | ||||||||||||
| ①②③④ | ||||||||||||
| ①ซีรีส์ | ②เส้นผ่านศูนย์กลาง | ③วัสดุและความแข็ง | ④เกลียวเชื่อมต่อ | |||||||||
| SFM | 30-p30มม. | U-PU 35 | เฉพาะถ้วยดูด | |||||||||
| 40-40มม. | G1F-G1/8 เกลียวตัวเมีย | |||||||||||
| 50-φ50มม. | G2F-G1/4 เกลียวตัวเมีย | |||||||||||
| 60-φ60มม. | G3F -G3/8 เกลียวตัวเมีย | |||||||||||
| 80-φ80มม. | G2M -G1/4 เกลียวตัวผู้ | |||||||||||
| 100-φ100มม. | M10M-M10×1.5 ตัวผู้เกลียว | |||||||||||
| 120-φ120มม. | M14M-M14×1.5 เกลียวตัวผู้ RA-อะแดปเตอร์สี่เหลี่ยมผืนผ้า |
|||||||||||
| การเลือก | ||||||||||||
| รุ่น | เกลียวเชื่อมต่อ G2M |
M10M | M14M | G1F | G2F | G3F | RA | |||||
| SFM30U | SFM30U-M10M | SFM30U-G1F | - | SFM30U-RA | ||||||||
| SFM40U | SFM40U-M10M | SFM40U-G1F | SFM40U-RA | |||||||||
| SFM50U | SFM50UG2M | SFM50U-M10M | SFM50U-M14M | SFM50U-G2F | SFM50U-G3F | SFM50U-RA | ||||||
| SFM60U | SFM60U-G2M | SFM60U-M10M | SFM60U-M14M | SFM60U-G2F | SFM60U-G3F | SFM60U-RA | ||||||
| SFM80U | SFMBOU-G2M | SFM80U-M10M | SFM8DU-M14M | SFM80U-G2F | SFM80U-G3F | SFM80U-RA | ||||||
| SFM100U | SFM100U-G2M | SFM100U-M10M | SFM100U-M14M | SFM100U-G2F | SFM100U-G3F | SFM100U-RA | ||||||
| SFM120U | SFM120U-G2M | SFM120U-M10M | SFM120U-M14M | SFM120U-G2F | SFM120U-G3F | SFM120U-RA | ||||||
| พารามิเตอร์ทางเทคนิค | ||||||||||||
| รุ่น | แรงดึงออก N |
ปริมาตรภายใน cm³ |
รัศมีโค้งต่ำสุด ของชิ้นงาน MPQ |
น้ำหนักก. | เส้นผ่านศูนย์กลางท่อที่แนะนำ มม.MPQ |
ชิ้น SFM30 |
||||||
| 45 | 4.5 | 25 | 3.5 | 5 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
| 70 | 35 | 8 | 5.0 | 6 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
| 112 | 18.6 | 35 | 10 | 8 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
| 150 | 26 | 40 | 11 | 8 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
| 285 | 56 | 50 | 21 | 8 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
| 420 | 105 | 70 | 35 | 10 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
| 580 | 153 | 90 | 55 | 10 | 1 | M - การเชื่อมต่อเกลียวตัวผู้ | ||||||
A: ใช่
แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม, การบำบัดแหล่งอากาศ, วาล์วโซลินอยด์,วาล์วลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯQ:
คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตสแตนเลสได้หลายชนิด,
ทองเหลือง, อลูมิเนียมการแปรรูปวัสดุ เช่น แรงดันสูงวาล์ว / วาล์วโซลินอยด์ / วาล์วไฟฟ้า / วาล์วน้ำ/วาล์วลม /กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่น ๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงระดับโลกด้านนิวแมติกส์และไฮดรอลิกได้หรือไม่?
A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง A:
เกลียว G เป็นเกลียวตรงทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่ไปด้วยเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันไฟฟ้าและความถี่ไม่ถูกต้อง, การสลับบ่อย, หัวนำร่องเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q:ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร? จุดสำคัญ
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง มาตรการรับมือสภาพแวดล้อมที่เย็นจัด
| ซีล | ยางฟลูออโร, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน |
| การหล่อลื่น | จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) |
| การบำบัดแหล่งจ่ายอากาศ | เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การทำให้แห้งที่จุดน้ำค้างต่ำมาก (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน |
| ส่วนประกอบโลหะ | สำรองช่องว่างการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเย็น |
| ส่วนประกอบควบคุม | ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นเย็น |
| การติดตั้ง | เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน |
