บ้าน ผลิตภัณฑ์นิวเมติกโซลินอยด์วาล์วSBF ซีรี่ย์ 1.5 Bellows ถ้วยดูดพิเศษสําหรับแผ่นโลหะ

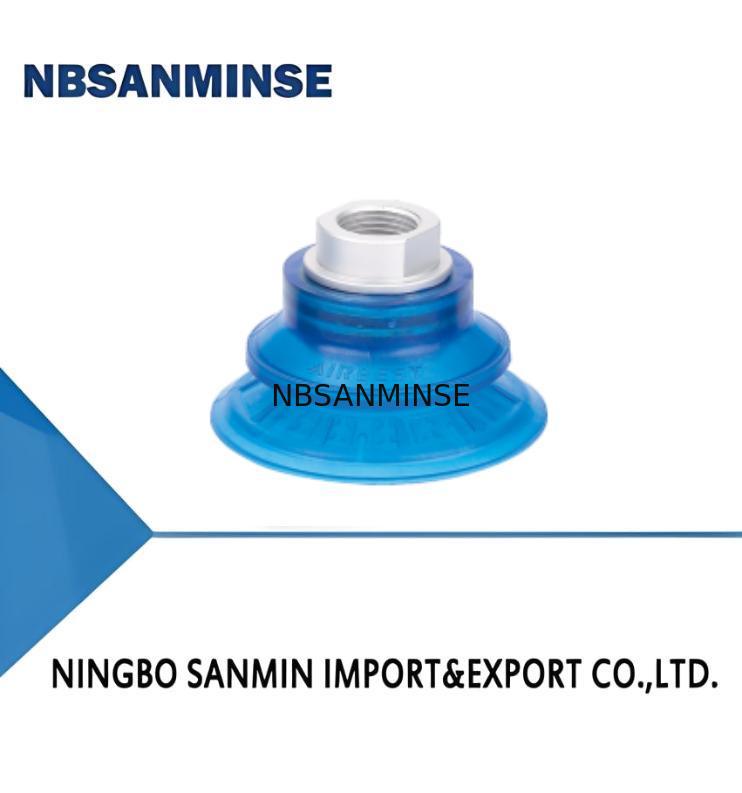

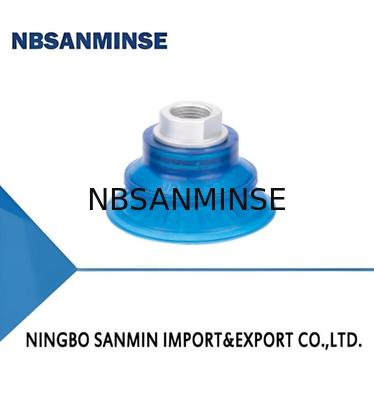

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
ติดต่อตอนนี้

SBF ซีรี่ย์ 1.5 Bellows ถ้วยดูดพิเศษสําหรับแผ่นโลหะ

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA ชื่อแบรนด์: NBSANMINSE
Model Number: SBF30

ข้อมูลรายละเอียด
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

รายละเอียดสินค้า

ลักษณะ
◇ 1.5 ราง
◇ วัสดุ PU
◇ โครงสร้าง ภายใน ที่ มี พื้นที่ ใหญ่
◇ มี ขนาด ต่าง ๆ ให้เลือก
ข้อดี
◇ ใส่ ง่าย ๆ ใน พื้น ที่ ที่ ไม่ ชัดเจน ของ ชิ้น งาน และ มี ผล ป้องกัน
◇ ทนทาน การ ทนทาน การ ทนทาน น้ํามัน และ ใช้ ชีวิต ยาว ยาว
◇ เพิ่ม พลัง การ กระชับ กระชับ ระหว่าง ถ้วย ดูด และ ชิ้น งาน ได้ อย่าง มี ประสิทธิภาพ
◇ เหมาะ สําหรับ ชิ้น งาน ที่ มี ขนาด และ รูป แบบ ต่าง ๆ
การใช้งาน
◇ การ ใช้ กระดาษ โลหะ ใน ความ เร็ว และ ระยะ เวลา วงจร สั้น
◇ การ ใช้ แผ่น โลหะ และ แผ่น อลูมิเนียม โดย ไม่ มี การ ปรับปรุง
◇ การ ออกแบบ ช่อง ที่ มี รูป แบบ พิเศษ ของ ถ้วย ดูด จะ ป้องกัน ไม่ ให้ ถ้วย ดูด ลื่น
ระหว่างการทํางานกับแผ่นโลหะที่มีน้ํามัน การให้ความมั่นคงในการตั้งตําแหน่งที่แม่นยํา
◇ ใช้ในระบบการจัดการชิ้นส่วนโลหะเครื่องจักรยานยนต์
SBF ซีรี่ย์ 1.5 Bellows ถ้วยดูดพิเศษสําหรับแผ่นโลหะ 0
โครงสร้าง
◇1.5 กลมกลมกลมกลม
◇ถ้วยดูดและเครื่องติดตั้ง เป็นโครงสร้างแบบหนึ่งชิ้น
SBF ซีรี่ย์ 1.5 Bellows ถ้วยดูดพิเศษสําหรับแผ่นโลหะ 1
   SBF   50   ยู   - G3F
①     ②   ③        ④
  ①ซีรี่ย์ 2 กว้าง ③วัสดุและความแข็งแรง ④การเชื่อมต่อ สาย
  SBF 30-中32 มิลลิเมตร U-PU 70  G2F -G1/4 เส้นใยหญิง

40-中42 มิลลิเมตร

G3F -G3/8สายใยสตรี
50-中51.5 มม.

G2M -G1/4เส้นชาย
60-中64 มิลลิเมตร

M10M-M10 × 1.5 แผ่นชาย
80-中84 มิลลิเมตร

แอดป์เตอร์ RA สี่เหลี่ยม
ขนาด 100-φ103mm


ตัวอย่างการเลือก ((เส้นเชื่อม)
  รุ่น การเชื่อมต่อ สาย
G2M		 M10M G2F G3F RA-สี่เหลี่ยม เครื่องปรับ
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
ปริมาตรเทคนิค
  รุ่น แรงดึงออก
N		 ภายใน ปริมาณ
        cm3		 นาที แพรว ของ ชิ้นงาน
                   mm		 น้ําหนัก
     g		 แนะนํา หมาก วัน
mm		 MPQ
pcs
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ หมายเหตุ: ระดับความว่างในการทดสอบ -60kPa,ชิ้นงานที่มีพื้นที่เรียบและสะอาด
ข้อมูลของแรงดึงออกดังด้านบนถูกคํานวณโดยไม่พิจารณาปัจจัยความปลอดภัย
ข้อมูลอาจแตกต่างกันตามพื้นผิวชิ้นงานที่แตกต่างกัน
SBF ซีรี่ย์ 1.5 Bellows ถ้วยดูดพิเศษสําหรับแผ่นโลหะ 2
◇ หมายเหตุ: ความอนุญาตขนาดตรงกับมาตรฐานความอนุญาตขนาดของผลิตภัณฑ์ยาง GBT3672.1-2002-1 M3
