รายละเอียดสินค้า:
|
| องค์ประกอบการสลับ: | microswitch | อุณหภูมิแวดล้อม: | －5 ℃～ 50 ℃ |
|---|---|---|---|
| อุณหภูมิปานกลาง: | 0°100°C | ข้อผิดพลาดในการทำซ้ำ: | ≤1.5% |
| แอปพลิเคชัน: | อุปกรณ์ป้องกันแรงดันอัตโนมัติ | ||
| เน้น: | เครื่องควบคุมสวิทช์แรงดันของเซ็นเซอร์พิสตัน,0.3-40MPa เครื่องควบคุมสวิตช์ความดัน |
||
ภาพรวม

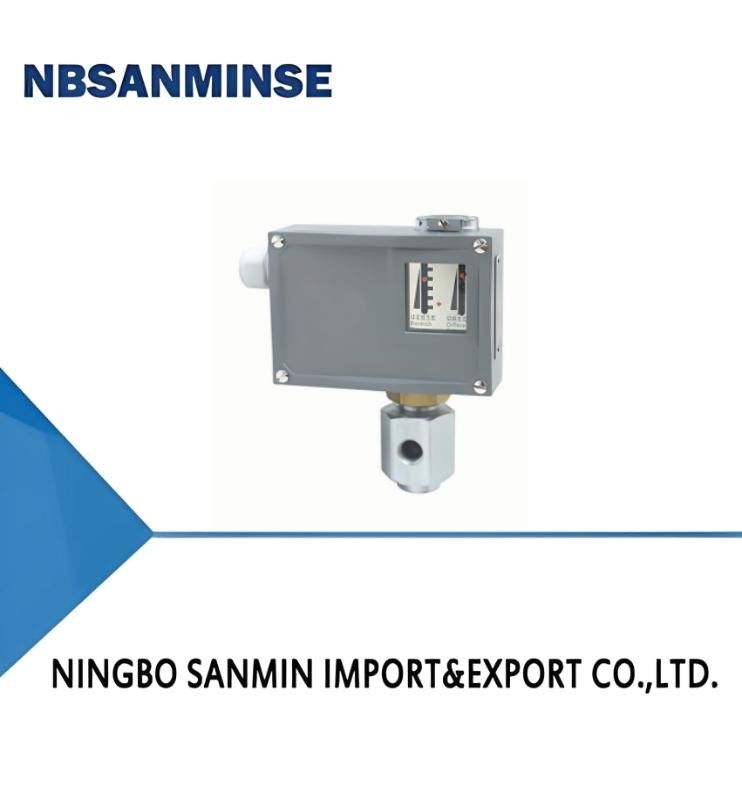

สวิตช์แรงดัน/ตัวควบคุมแรงดัน TL0402 ใช้เซ็นเซอร์แบบลูกสูบพร้อมพอร์ตระบายน้ำ ซึ่งสามารถใช้กับน้ำมันไฮดรอลิกที่เป็นกลางและสื่ออื่นๆ ได้
ค่าที่ตั้งไว้ของสวิตช์แรงดัน/ตัวควบคุมแรงดัน TL0402 สามารถปรับได้ โดยมีช่วงการปรับ 0.3-40MPa
ประสิทธิภาพทางเทคนิคหลัก
| องค์ประกอบสวิตช์ | ไมโครสวิตช์ |
|---|---|
| ระดับการป้องกันที่จัดทำโดยตัวเครื่อง | IP65 (สอดคล้องกับ DIN40050 และเทียบเท่ากับ IP65 ใน GB4208) |
| อุณหภูมิแวดล้อม | -5℃~50℃ |
| อุณหภูมิสื่อ | 0~100℃ |
| ตำแหน่งการติดตั้ง | หน้าสัมผัสแรงดันคว่ำลงในแนวตั้ง (อนุญาตให้เอียงได้ 15°) |
| ประสิทธิภาพป้องกันการสั่นสะเทือน | TL0402: 40m/s²TL0403: 20m/s²ข้อผิดพลาดในการทำซ้ำ30 |
| ความจุหน้าสัมผัส | AC 220V 6A (ตัวต้านทาน) |
| ข้อมูลจำเพาะ | ความแตกต่างของสวิตช์ไม่สามารถปรับได้ |
ช่วงการปรับค่าที่ตั้งไว้ (MPa)
ความแตกต่างของสวิตช์ไม่เกิน (MPa)
| **แรงดันที่อนุญาต ① (MPa) | ความถี่สวิตช์/นาที | วัสดุเซ็นเซอร์แรงดัน | เกลียวภายในของหน้าสัมผัส | น้ำหนัก (กก.) | หมายเลขภาพวาดมิติโครงร่าง | หมายเลขแค็ตตาล็อกคำสั่งซื้อ | ตัวเรือน | ลูกสูบ | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 0.6 |
| 16 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 0.9 |
| 30 | TL0403.70-216019 | เหล็ก | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 1.2 |
| 30 | 30 | เหล็ก | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 2 |
| 80 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 2.2 |
| 80 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | ช่วงการปรับค่าที่ตั้งไว้ (MPa) |
ความแตกต่างของสวิตช์ไม่เกิน (MPa)
| **แรงดันที่อนุญาต ① (MPa) | ความถี่สวิตช์/นาที | วัสดุเซ็นเซอร์แรงดัน | เกลียวภายในของหน้าสัมผัส | น้ำหนัก (กก.) | หมายเลขภาพวาดมิติโครงร่าง | หมายเลขแค็ตตาล็อกคำสั่งซื้อ | ตัวเรือน | ลูกสูบ | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0402.00-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 0.8 |
| 16 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0402.00-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 1.2 |
| 30 | 30 | เหล็ก | เหล็ก | G1/4 | 0.9 | 01 | TL0402.00-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 1.6 |
| 30 | 30 | เหล็ก | เหล็ก | G1/4 | 0.9 | 01 | TL0402.00-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 2.6 |
| 80 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0402.00-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 3.5 |
| 80 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0402.00-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | ช่วงการปรับค่าที่ตั้งไว้ (MPa) |
ความแตกต่างของสวิตช์ไม่เกิน (MPa)
| **แรงดันที่อนุญาต ① (MPa) | ความถี่สวิตช์/นาที | วัสดุเซ็นเซอร์แรงดัน | เกลียวภายในของหน้าสัมผัส | น้ำหนัก (กก.) | หมายเลขภาพวาดมิติโครงร่าง | หมายเลขแค็ตตาล็อกคำสั่งซื้อ | ตัวเรือน | ลูกสูบ | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 0.5 |
| 16 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 0.7 |
| 30 | 30 | เหล็ก | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 1 |
| 30 | 30 | เหล็ก | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 1.5 |
| 80 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | 1.8 |
| 80 | 30 | เหล็กชุบสังกะสี | เหล็ก | G1/4 | 0.9 | 01 | TL0403.70-216019 | หมายเหตุ: ในการทำงานจริง แรงดันสูงสุดที่เกิดขึ้นชั่วขณะก็ไม่ควรเกิน | Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่? |
A: ใช่
แต่ขึ้นอยู่กับผลิตภัณฑ์
กรุณาติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055 Q: ขอบเขตธุรกิจของคุณคืออะไร? A: ขอบเขตธุรกิจของเราคือ
บริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขาย
กระบอกลม , ระบบบำบัดแหล่งอากาศ , โซลินอยด์วาล์ว ,วาล์มลม,วาล์วควบคุมด้วยมอเตอร์, วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก,ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯQ:คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?
A: เราสามารถผลิตสแตนเลสได้หลายชนิด,ทองเหลือง, อลูมิเนียม
การแปรรูปวัสดุเช่น แรงดันสูง วาล์ว / โซลินอยด์วาล์ว / วาล์วไฟฟ้า /วาล์วน้ำ/วาล์วลม/ กระบอกลม/วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกผลิตภัณฑ์และอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเป็นมืออาชีพในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้น
Q:
มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
Q: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
มาตรการรับมือสภาพแวดล้อมเย็นจัด เกลียว G เป็นทรงกระบอกและไม่ซีลตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวภายในและภายนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะสำเร็จได้ด้วยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปควบคู่กันเพื่อเพิ่มประสิทธิภาพการซีล
เกลียว G เป็นท่อตรงทรงกระบอกที่ใช้สำหรับการเชื่อมต่อแบบไม่ซีล; เกลียว PT เป็นท่อทรงกรวยที่อาศัยการเสียรูปและการซีลของเกลียวเอง; NPT ก็เป็นท่อทรงกรวยที่มีมุมโปรไฟล์ฟัน 60 องศา ส่วนใหญ่ใช้ในอเมริกาเหนือ
Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg Q: อะไรคือสาเหตุทั่วไปที่ทำให้คอยล์โซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำร่องเข้าสู่ของเหลว, ปัญหาแกนวาล์วและสปริง,
สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q:
ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?จุดเน้น มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมเย็นจัด ซีล
| ฟลูออโรอีลาสโตเมอร์, PTFE | ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน | การหล่อลื่น |
| จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ |
| เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การทำให้แห้งที่จุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การให้ความร้อน | ส่วนประกอบโลหะ |
| เว้นระยะการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเนื่องจากความเย็น | ส่วนประกอบควบคุม |
| คอยล์เกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การให้ความร้อนเฉพาะที่, ป้องกันการควบแน่นเนื่องจากความเย็น | การติดตั้ง |
| เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | |
