รายละเอียดสินค้า:
|
| ความหนืดในการทำงาน: | <1 × 10－3m2/s | องค์ประกอบการสลับ: | microswitch |
|---|---|---|---|
| อุณหภูมิปานกลาง: | 0 ～ 90 ℃ | ข้อผิดพลาดในการทำซ้ำ: | ±2.5% |
| การรับประกัน: | 1 ปี | ||
| เน้น: | 0เครื่องควบคุมสวิทช์ความดัน.5-25MPa,เครื่องควบคุมสวิทช์ความดัน Sensor Leak Free |
||
ภาพรวม

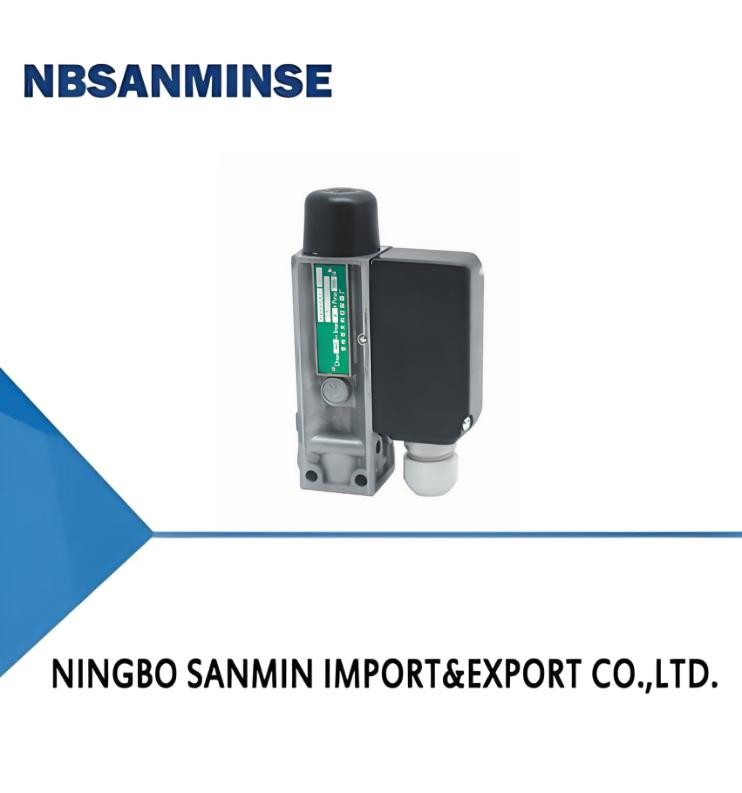

เครื่องปรับความดัน TL0515 ใช้เซ็นเซอร์ชนิดพิสตันที่ไม่หลุด ซึ่งสามารถใช้กับก๊าซเฉลี่ย เช่น ลมกดหมอกน้ํามัน, น้ํามันไฮดรอลิก, น้ํามันน้ํามันและสื่อเหลวที่มีประสิทธิภาพในการปรับน้ํามันที่ดีที่ไม่มีผลต่อวัสดุเซ็นเซอร์ความดัน.
ค่าตั้งค่าของสวิทช์ความดัน TL0515 / เครื่องควบคุมความดันสามารถปรับได้ โดยมีช่วงการปรับ 0.5-25MPa โครงสร้างคอมแพคต์ ขนาดเล็ก และมีผลงานป้องกันการสั่นสะเทือนที่ดี
ผลงานทางเทคนิคหลัก
| ความแน่นในการทํางาน | < 1 × 10-3m2/s |
|---|---|
| ธาตุเปลี่ยน | ไมโครสวิทช์ |
| ระดับการคุ้มครองที่ให้ด้วยห้อง | IP54 ((สอดคล้องกับ DIN40050 และเท่ากับ IP54 ใน GB4208) |
| อุณหภูมิกลาง | 0°90°C |
| อุณหภูมิบริเวณ | -5°C 50°C ((วงแหวนประทับ) -30°C ∼50°C ((GLYแหวนปิดเจาะ) |
| ผลงานต่อต้านการสั่น | สูงสุด 100m/s2 |
| สถานที่ติดตั้ง | อินเตอร์เฟซความดันเป็นแนวตั้งลง (อนุญาตให้มีความชัน 15 °) |
| ความผิดพลาดในการซ้ํา | ± 2.5% |
| ความสามารถในการติดต่อ | AC 220V 6A ((ความต้านทาน) |
รายละเอียด
ความแตกต่างการสลับไม่ได้ปรับ
| ระยะการปรับค่าการตั้งค่า (MPa) | ความแตกต่างในการเปลี่ยนไม่เกิน (MPa) | ความดันอนุญาต 1 (MPa) |
ความถี่เปลี่ยน นาที |
วัสดุของเซ็นเซอร์ความดัน | ประเภทอินเตอร์เฟซความดัน 2 | สายใยภายในของอินเตอร์เฟซ | น้ําหนัก (kg) | เลขการออกแบบมิติของลวดลาย | หมายเลขคัดลอกสั่งซื้อ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| กล่อง | แหวนประทับ | พิสตัน | |||||||||
| ปรับค่าที่ตั้งด้วยสกรูซ็อตหกเหลี่ยมที่มีฝาปกป้องจากพลาสติก: | |||||||||||
| 0.5?? 7 | 1.2 | 25 | 20 | อลูมิเนียม | ยางไนทรีล | สแตนเลส1Cr18Ni9Ti | ฉัน | G1/4 | 0.4 | 01 | TL0515.10-201265 |
| 0.5?? 7 | 1.2 | 25 | 20 | อลูมิเนียม | ยางไนทรีล | สแตนเลส1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-201268 |
| 1?? 16 | 1.8 | 25 | 20 | อลูมิเนียม | ยางไนทรีล | สแตนเลส1Cr18Ni9Ti | ฉัน | G1/4 | 0.4 | 01 | TL0515.10-212265 |
| 1?? 16 | 1.8 | 25 | 20 | อลูมิเนียม | ยางไนทรีล | สแตนเลส1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-212268 |
| 5 ¢ 25 | 1.6 | 34 | 20 | อลูมิเนียม | ยางไนทรีล | สแตนเลส1Cr18Ni9Ti | ฉัน | G1/4 | 0.4 | 01 | TL0515.10-230265 |
| 5 ¢ 25 | 1.6 | 34 | 20 | อลูมิเนียม | ยางไนทรีล | สแตนเลส1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-230268 |
หมายเหตุ: ในการทํางานจริง แม้กระทั่งแรงดันสูงสุดในระยะสั้น ๆ ก็ไม่สามารถเกินค่านี้ได้
2 อินเตอร์เฟซ I คือเส้นใยภายใน อินเตอร์เฟส P คือ แฟลนซ์
3 รายละเอียดสําหรับวงแหวนปิด GLydring
01
02
03
