รายละเอียดสินค้า:
|
| ความหนืดในการทำงาน: | <1 × 10－3m2/s | องค์ประกอบการสลับ: | microswitch |
|---|---|---|---|
| อุณหภูมิแวดล้อม: | －25 ℃～ 55 ℃ | อุณหภูมิปานกลาง: | －25 ℃～ 80 ℃ |
| การรับประกัน: | 1 ปี | ||
| เน้น: | เครื่องควบคุมสวิทช์ความดันน้ํามันเลื่อน,เครื่องควบคุมสวิทช์ความดัน IP54 |
||
ภาพรวม

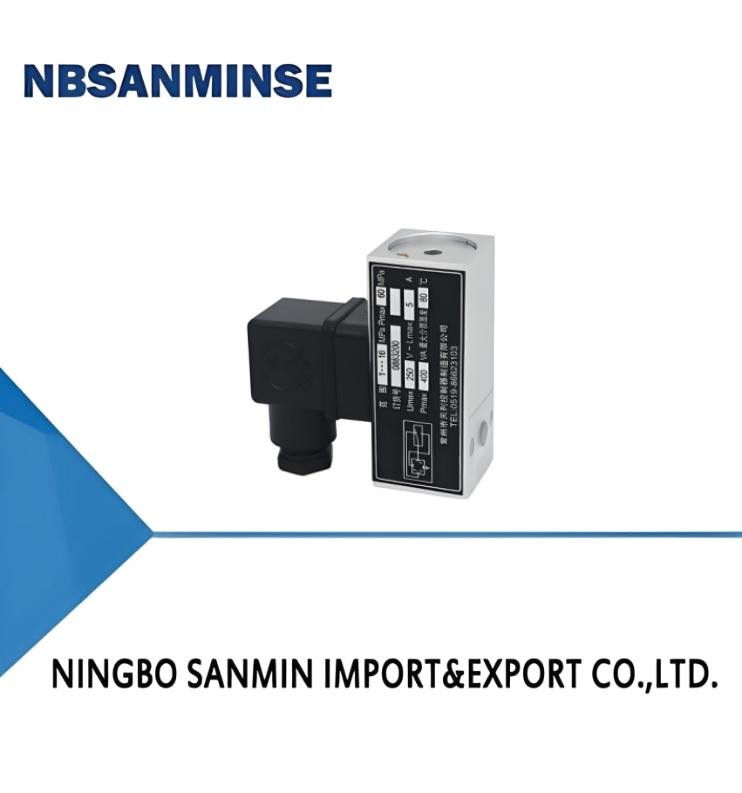

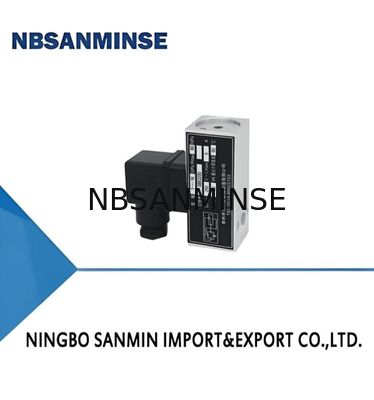

เครื่องปรับความดัน TL0522 ใช้เครื่องตรวจจับแบบสองแบบ: เครื่องตรวจจับแผ่นแผ่น และ เครื่องตรวจจับพิสตันที่ไม่หลุด
TL0522 เครื่องสลับความดัน / เครื่องควบคุมความดันสามารถใช้ได้สําหรับก๊าซที่เป็นกลาง เช่น อากาศและก๊าซ รวมถึงสื่อเหลว เช่น น้ํามันเล็บและน้ํามันเชื้อเพลิงเบาค่าตั้งของตัวควบคุมสามารถปรับภายในช่วงของ -0.1 ถึง 1.6 MPa
TL0522 เครื่องสลับความดัน / เครื่องควบคุมความดัน เครื่องตรวจจับพิสตอนที่ไม่หลุดสามารถใช้ได้สําหรับสื่อการเลื่อนที่เป็นกลาง เช่น น้ํามันไฮดรอลิก น้ํามันเลื่อน และน้ํามันเชื้อเพลิงเบาค่าตั้งของตัวควบคุมสามารถปรับภายในช่วง 0.5-40MPa
การออกแบบขนาดเล็กทําให้ความถี่การสลับสูงถึง 100 ครั้งต่อนาที และความต้านทานการสั่นสะเทือนที่ดีมาก
ผลงานทางเทคนิคหลัก
| ความแน่นในการทํางาน | < 1 × 10-3m2/s |
|---|---|
| ธาตุเปลี่ยน | ไมโครสวิทช์ |
| ระดับการคุ้มครองที่ให้ด้วยห้องปิด | IP54 ((สอดคล้องกับ DIN40050 และเท่ากับ IP54 ใน GB4208) |
| สถานที่ติดตั้ง | อินเตอร์เฟซความดันเป็นแนวตั้งลง (อนุญาตให้มีความชัน 15 °) |
| อุณหภูมิบริเวณ | -25°C 55°C |
| อุณหภูมิกลาง | -25°C ∼80°C |
| ผลงานต่อต้านการสั่น | สูงสุด 100m/s2 |
| ความผิดพลาดในการซ้ํา | ≤2.5% |
| ความสามารถในการติดต่อ | AC 220V 6A ((ความต้านทาน) |
รายละเอียด
ความแตกต่างการสลับไม่ได้ปรับ
| ระยะการปรับค่าการตั้งค่า (MPa) | ความแตกต่างในการเปลี่ยนไม่เกิน (MPa) | **ความดันที่อนุญาต 1 (MPa) | วัสดุของเซ็นเซอร์ความดัน | ประเภทอินเตอร์เฟซ 2 | สายใยภายในของอินเตอร์เฟซ |
น้ําหนัก (kg) |
เลขการออกแบบมิติของลวดลาย | หมายเลขคัดลอกสั่งซื้อ | ||
|---|---|---|---|---|---|---|---|---|---|---|
| กล่อง | แหวนประทับ | พิสตัน | ||||||||
| 0.5?? 7 | 2 | 40 | AL | ยางไนทรีล | เหล็ก | ฉัน | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5?? 7 | 2 | 40 | AL | ยางไนทรีล | เหล็ก | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1?? 16 | 3.5 | 40 | AL | ยางไนทรีล | เหล็ก | ฉัน | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1?? 16 | 3.5 | 40 | AL | ยางไนทรีล | เหล็ก | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5?? 25 | 4 | 40 | AL | ยางไนทรีล | เหล็ก | ฉัน | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5?? 25 | 4 | 40 | AL | ยางไนทรีล | เหล็ก | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4 ¢ 40 | 4.5 | 40 | AL | ยางไนทรีล | เหล็ก | ฉัน | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4 ¢ 40 | 4.5 | 40 | AL | ยางไนทรีล | เหล็ก | P | - | 0.2 | 03 | TL0522.10-228078 |
หมายเหตุ: ในการทํางานจริง แม้กระทั่งแรงดันสูงสุดในระยะสั้น ๆ ก็ไม่สามารถเกินค่านี้ได้
2 อินเตอร์เฟซ I คือเส้นใยภายใน อินเตอร์เฟส P คือ แฟลนซ์
