รายละเอียดสินค้า:
|
| ความหนืดในการทำงาน: | <1 × 10－3m2/s | องค์ประกอบการสลับ: | microswitch |
|---|---|---|---|
| อุณหภูมิแวดล้อม: | －25 ℃～ 55 ℃ | อุณหภูมิปานกลาง: | －25 ℃～ 80 ℃ |
| การรับประกัน: | 1 ปี | การใช้งาน: | อุปกรณ์ป้องกันแรงดันอัตโนมัติ |
| เน้น: | เครื่องควบคุมความดันสวิตช์น้ํามันเชื้อเพลิงเบา,เครื่องควบคุมสวิทช์ความดัน |
||
ภาพรวม

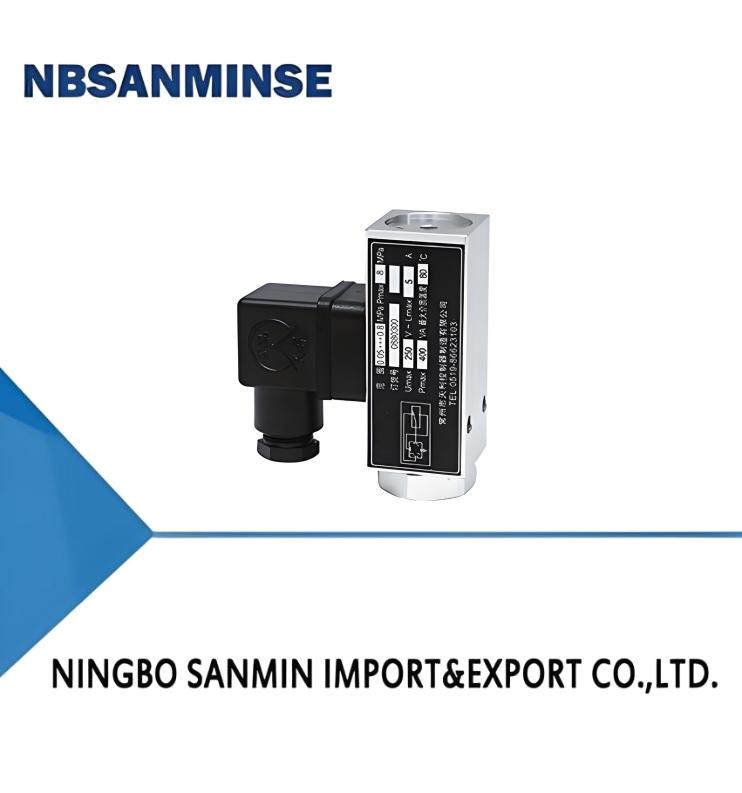

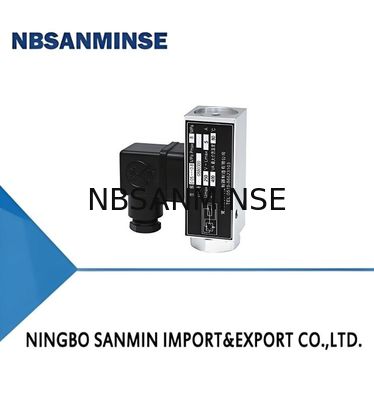

สวิตช์/คอนโทรลเลอร์แรงดัน TL0022 ใช้เซ็นเซอร์สองแบบ: เซ็นเซอร์ไดอะแฟรมและเซ็นเซอร์ลูกสูบแบบไม่มีการรั่วไหล
สวิตช์/คอนโทรลเลอร์แรงดัน TL0022 สามารถใช้สำหรับก๊าซเฉื่อย เช่น อากาศและก๊าซ รวมถึงของเหลว เช่น น้ำมันหล่อลื่นและน้ำมันเชื้อเพลิงเบา ค่าที่ตั้งไว้ของคอนโทรลเลอร์สามารถปรับได้ในช่วง -0.1 ถึง 1.6 MPa
เซ็นเซอร์ลูกสูบแบบไม่มีการรั่วไหลของสวิตช์/คอนโทรลเลอร์แรงดัน TL0022 สามารถใช้สำหรับสื่อหล่อลื่นที่เป็นกลาง เช่น น้ำมันไฮดรอลิก น้ำมันหล่อลื่น และน้ำมันเชื้อเพลิงเบา ค่าที่ตั้งไว้ของคอนโทรลเลอร์สามารถปรับได้ในช่วง 0.5-40MPa
การออกแบบขนาดเล็กช่วยให้มีความถี่ในการสลับสูงถึง 100 ครั้งต่อนาที และทนทานต่อการสั่นสะเทือนได้ดีเป็นพิเศษ
ประสิทธิภาพทางเทคนิคหลัก
| ความหนืดในการทำงาน | <1×10－3m2/s |
|---|---|
| องค์ประกอบการสลับ | ไมโครสวิตช์ |
| องศาการป้องกันที่ให้โดยตัวเรือน | IP54 (สอดคล้องกับ DIN40050 และเทียบเท่ากับ IP54 ใน GB4208) |
| ตำแหน่งการติดตั้ง | อินเทอร์เฟซแรงดันลงในแนวตั้ง (อนุญาตให้เอียงได้ 15 °) |
| อุณหภูมิแวดล้อม | －25℃～55℃ |
| อุณหภูมิปานกลาง | －25℃～80℃ |
| ประสิทธิภาพการป้องกันการสั่นสะเทือน | สูงสุด 100m/s2 |
| ข้อผิดพลาดในการทำซ้ำ | ≤2.5% |
| ความจุหน้าสัมผัส | AC 220V 6A (Resistive) |
ข้อมูลจำเพาะ
ข้อผิดพลาดในการสลับ TL0022 ไม่สามารถปรับได้
| ช่วงการปรับค่าการตั้งค่า (MPa) | ความแตกต่างในการสลับไม่เกิน (MPa) | **แรงดันที่อนุญาต ① (MPa) | วัสดุเซ็นเซอร์แรงดัน | ประเภทอินเทอร์เฟซ ② | เกลียวภายในของอินเทอร์เฟซ |
น้ำหนัก (กก.) |
หมายเลขภาพวาดโครงร่าง | หมายเลขแคตตาล็อกการสั่งซื้อ | |
|---|---|---|---|---|---|---|---|---|---|
| ตัวเรือน | แหวนซีล | ||||||||
| －0.1～0 | 0.02 | 8 | AL | ยางไนไทรล์ | I | G1/4 | 0.2 | 01 | TL0022.10-106265 |
| －0.1～0 | 0.02 | 8 | AL | ยางไนไทรล์ | P | - | 0.2 | 03 | TL0022.10-106268 |
| 0.02～0.2 | 0.04 | 8 | AL | ยางไนไทรล์ | I | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 0.02～0.2 | 0.04 | 8 | AL | ยางไนไทรล์ | P | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05～0.8 | 0.13 | 8 | AL | ยางไนไทรล์ | I | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05～0.8 | 0.13 | 8 | AL | ยางไนไทรล์ | P | - | 0.2 | 03 | TL0022.10-165268 |
| 0.1～1.6 | 0.24 | 8 | AL | ยางไนไทรล์ | I | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.1～1.6 | 0.24 | 8 | AL | ยางไนไทรล์ | P | - | 0.2 | 03 | TL0022.10-176268 |
ข้อผิดพลาดในการสลับ TL0522 ไม่สามารถปรับได้
| ช่วงการปรับค่าการตั้งค่า (MPa) | ความแตกต่างในการสลับไม่เกิน (MPa) | **แรงดันที่อนุญาต ① (MPa) | วัสดุเซ็นเซอร์แรงดัน | ประเภทอินเทอร์เฟซ ② | เกลียวภายในของอินเทอร์เฟซ |
น้ำหนัก (กก.) |
หมายเลขภาพวาดโครงร่าง | หมายเลขแคตตาล็อกการสั่งซื้อ | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ตัวเรือน | แหวนซีล | ลูกสูบ | ||||||||
| 0.5～7 | 2 | 40 | AL | ยางไนไทรล์ | เหล็ก | I | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5～7 | 2 | 40 | AL | ยางไนไทรล์ | เหล็ก | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1～16 | 3.5 | 40 | AL | ยางไนไทรล์ | เหล็ก | I | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1～16 | 3.5 | 40 | AL | ยางไนไทรล์ | เหล็ก | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5～25 | 4 | 40 | AL | ยางไนไทรล์ | เหล็ก | I | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5～25 | 4 | 40 | AL | ยางไนไทรล์ | เหล็ก | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4～40 | 4.5 | 40 | AL | ยางไนไทรล์ | เหล็ก | I | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4～40 | 4.5 | 40 | AL | ยางไนไทรล์ | เหล็ก | P | - | 0.2 | 03 | TL0522.10-228078 |
หมายเหตุ: ในการทำงานจริง แม้แต่แรงดันสูงสุดเพียงช่วงสั้นๆ ก็ไม่สามารถเกินค่านี้ได้
② อินเทอร์เฟซ I คือเกลียวภายใน อินเทอร์เฟซ P คือหน้าแปลน
01
02
