รายละเอียดสินค้า:
|
| ความหนืดในการทำงาน: | <1 × 10－3m2/s | อุณหภูมิแวดล้อม: | －20℃～40℃ |
|---|---|---|---|
| การรับประกัน: | 1 ปี | แอปพลิเคชัน: | การป้องกันการลดแรงดันอัตโนมัติ |
| เน้น: | เครื่องควบคุมสวิทช์ความดันสูง,เครื่องควบคุมสวิทช์ความดันปรับ |
||
ภาพรวม

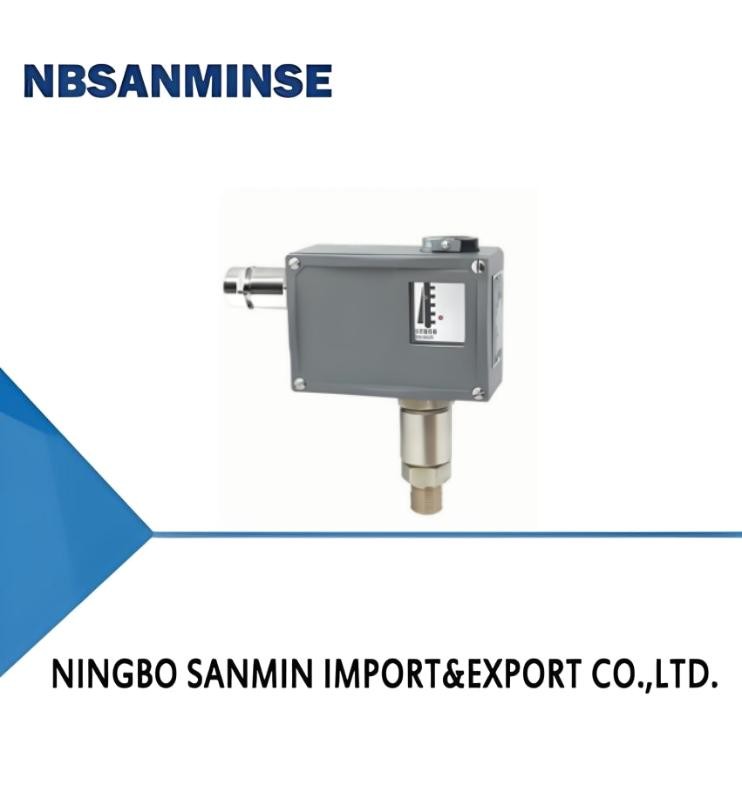

สวิตช์แรงดัน (แรงดันสูง)/ตัวควบคุมแรงดัน TL5123 ใช้การผสมผสานระหว่างเซ็นเซอร์แบบลูกสูบและไดอะแฟรม ซึ่งสามารถใช้กับอากาศอัดที่มีละอองน้ำมันและก๊าซละอองน้ำมันที่ไม่กัดกร่อนอื่นๆ และน้ำมันไฮดรอลิก อิมัลชันน้ำมัน และตัวกลางของเหลวที่มีประสิทธิภาพการหล่อลื่นที่ดี
ค่าที่ตั้งไว้ของสวิตช์แรงดัน (แรงดันสูง)/ตัวควบคุมแรงดัน TL5123 สามารถปรับได้ โดยมีช่วงการปรับ 0.3~40MPa
ประสิทธิภาพทางเทคนิคหลัก
| ทั่วไป | ชนิดป้องกันการระเบิด | |
|---|---|---|
| ความหนืดในการทำงาน | <1×10－3m2/s | <1×10－3m2/s |
| องค์ประกอบสวิตช์ | ไมโครสวิตช์ | สวิตช์ปิดผนึก |
| ระดับการป้องกันการระเบิด | - | Exde Ⅱ CT4～T6 หมายเลขใบรับรอง: GYB24.1453X |
| ระดับการป้องกันที่ให้โดยโครงสร้าง | ซีลวงแหวนพร้อมร่อง IP54, โอริง IP65 (สอดคล้องกับ DIN40050 เทียบเท่ากับ IP65 ใน GB4208) | ซีลวงแหวนพร้อมร่อง IP54, โอริง IP65 (สอดคล้องกับ DIN40050 เทียบเท่ากับ IP65 ใน GB4208) |
| อุณหภูมิแวดล้อม | －20℃～40℃ | －20℃～40℃ |
| อุณหภูมิปานกลาง | 0℃～100℃ | 0℃～120℃ |
| ตำแหน่งการติดตั้ง | อินเทอร์เฟซแรงดันคว่ำลงในแนวตั้ง (อนุญาตให้เอียงได้ 15 องศา) | อินเทอร์เฟซแรงดันคว่ำลงในแนวตั้ง (อนุญาตให้เอียงได้ 15 องศา) |
| ประสิทธิภาพป้องกันการสั่นสะเทือน | สูงสุด: 40 m/s2 | สูงสุด: 20 m/s2 |
| ข้อผิดพลาดในการทำซ้ำ | ≤2.5% | ≤2.5% |
| ความจุหน้าสัมผัส | AC 220V 6A (ตัวต้านทาน) | DC 250V 0.25A (ตัวต้านทาน) สูงสุด 60W AC 220V 6A (ตัวต้านทาน) สูงสุด 1250VA |
ข้อมูลจำเพาะ
ข้อผิดพลาดในการสลับ TL5123 ไม่สามารถปรับได้
| ช่วงการปรับค่าที่ตั้งไว้ (MPa) |
ความแตกต่างในการสลับไม่เกิน (MPa) | **แรงดันที่อนุญาต ① (MPa) |
ความถี่ในการสลับ/ นาที |
วัสดุเซ็นเซอร์แรงดัน | เกลียวอินเทอร์เฟซ ② |
น้ำหนัก (กก.) |
หมายเลขแบบร่างมิติภายนอก | หมายเลขแคตตาล็อกคำสั่งซื้อ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ปลอกหุ้ม | ไดอะแฟรม | ลูกสูบ | ทั่วไป | ชนิดป้องกันการระเบิด | |||||||
| 0.3～4 | 0.9 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5～6.3 | 1.3 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5～10 | 1.6 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5～16 | 1.9 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1～25 | 2.5 | 30 | 30 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1～40 | 2.8 | 60 | 30 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
ความแตกต่างในการสลับ TL5123 สามารถปรับได้
| ช่วงการปรับค่าที่ตั้งไว้ (MPa) |
ความแตกต่างในการสลับไม่เกิน (MPa) | **แรงดันที่อนุญาต ① (MPa) |
ความถี่ในการสลับ/ นาที |
วัสดุเซ็นเซอร์แรงดัน | เกลียวอินเทอร์เฟซ ② |
น้ำหนัก (กก.) |
หมายเลขแบบร่างมิติภายนอก | หมายเลขแคตตาล็อกคำสั่งซื้อ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ปลอกหุ้ม | ไดอะแฟรม | ลูกสูบ | |||||||||
| 0.3～4 | 1.3 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5～6.3 | 1.6 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5～10 | 1.6 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5～16 | 2.2 | 30 | 20 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1～25 | 2.8 | 30 | 30 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1～40 | 4 | 60 | 30 | ทองเหลือง |
VITON | เหล็ก | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
หมายเหตุ: ในการทำงานจริง แม้แต่แรงดันที่สูงขึ้นชั่วขณะก็ไม่ควรเกินค่านี้
② หากมีข้อกำหนดพิเศษที่อินเทอร์เฟซ โปรดระบุในคำสั่งซื้อ
01
02
03
04
Q: คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
A: ใช่ แต่ขึ้นอยู่กับผลิตภัณฑ์ โปรดติดต่อเรา ina@pneuhydr.com หรือ whatsapp 0086 15168536055
Q: ขอบเขตธุรกิจของคุณคืออะไร?
A: ขอบเขตธุรกิจของเราคือบริการส่งออกชิ้นส่วนอัตโนมัติพร้อมตู้คอนเทนเนอร์เต็มรูปแบบ และขายกระบอกลม , ระบบบำบัดแหล่งอากาศ , วาล์วโซลินอยด์ ,วาล์วลม ,วาล์วควบคุมด้วยมอเตอร์ , วาล์วทองเหลือง, วาล์วไฮดรอลิก, กระบอกไฮดรอลิก, ข้อต่อลมและน้ำมัน , เกจวัดแรงดัน ฯลฯ
Q: คุณสามารถผลิตผลิตภัณฑ์ประเภทใดได้บ้าง?A: เราสามารถผลิตผลิตภัณฑ์แปรรูปจากสแตนเลส,
ทองเหลือง, อลูมิเนียม ได้หลายชนิดเช่น วาล์วแรงดันสูง วาล์วโซลินอยด์ / วาล์วไฟฟ้า /วาล์วน้ำ/วาล์วลม/ กระบอกลม /วาล์วไฮดรอลิก/ตัวสะสมไฮดรอลิกและอื่นๆQ: ผลิตภัณฑ์สามารถผลิตด้วยโลโก้และแบรนด์ของเราได้หรือไม่?A: ใช่ แน่นอน เราสามารถผลิตได้ เราเป็นซัพพลายเออร์ OEM มาหลายปีและมีความเชี่ยวชาญในการผลิต แต่คุณต้องให้สิทธิ์เราหากเป็นไปได้Q: คุณสามารถจัดหาสินค้าแบรนด์นิวแมติกส์และไฮดรอลิกที่มีชื่อเสียงดั้งเดิมได้หรือไม่?A: ใช่ เราสามารถจัดหาได้ เช่น Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser เป็นต้นQ: มีการรับประกันหรือไม่?
A: ใช่ โดยปกติผลิตภัณฑ์มีการรับประกันคุณภาพหนึ่งปี
Q: ขั้วต่อเป็นระบบอังกฤษหรือเมตริก? ความแตกต่างระหว่างเกลียว PT, NPT และ G คืออะไร?
A:
เกลียว G เป็นเกลียวตรงทรงกระบอกที่ไม่สามารถซีลได้ด้วยตัวเอง ต้องใช้ปะเก็นเพิ่มเติมเพื่อป้องกันการรั่วซึม PT และ NPT เป็นทรงกรวย และเกลียวในและเกลียวนอกจะแน่นขึ้นเรื่อยๆ เมื่อขันให้แน่น การซีลจะทำได้โดยการเสียรูปของเกลียว และโดยทั่วไปจะใช้สารซีลหรือเทปเพื่อเพิ่มประสิทธิภาพการซีล
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน Q: วิธีแปลงหน่วยแรงดัน: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: อะไรคือสาเหตุทั่วไปที่ทำให้ขดลวดโซลินอยด์วาล์วไหม้?
A: แรงดันและเฮิรตซ์ไม่ถูกต้อง, การสลับบ่อย, หัวนำเข้าของเหลว, ปัญหาแกนวาล์วและสปริง, สภาพแวดล้อม
ร้อน, การสั่นสะเทือนอย่างหนัก ฯลฯ
Q: ควรให้ความสนใจกับส่วนประกอบนิวแมติกส์ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือเย็นจัดอย่างไร?
จุดเน้น
มาตรการรับมือสภาพแวดล้อมอุณหภูมิสูง
มาตรการรับมือสภาพแวดล้อมเย็นจัดซีล ฟลูออโรอีลาสโตเมอร์, PTFE
ไนไตรล์อุณหภูมิต่ำ, ยางซิลิโคน, โพลียูรีเทน การหล่อลื่น
| จาระบีสังเคราะห์อุณหภูมิสูง (ระเหยต่ำ) | จาระบีอุณหภูมิต่ำ (จุดไหลเทต่ำ, ความหนืดต่ำ) | การบำบัดแหล่งจ่ายอากาศ |
| เสริมการระบายความร้อน, การกำจัดน้ำที่มีประสิทธิภาพ | การอบแห้งจุดน้ำค้างต่ำพิเศษ (แบบทำความเย็น + แบบดูดซับ), การติดตามความร้อน | ส่วนประกอบโลหะ |
| สำรองช่องว่างการขยายตัว | เลือกวัสดุที่มีความเหนียวที่อุณหภูมิต่ำ, ป้องกันการรั่วซึมเนื่องจากการหดตัวเย็น | ส่วนประกอบควบคุม |
| ขดลวดเกรดทนความร้อนสูง, การกระจายความร้อน, การใช้พลังงานต่ำ | ติดตั้งกล่องฉนวน, การทำความร้อนเฉพาะที่, ป้องกันการควบแน่นเย็น | การติดตั้ง |
| เก็บให้ห่างจากแหล่งความร้อน, ติดตั้งแผ่นฉนวนความร้อน | หลีกเลี่ยงการสัมผัสกับลมและหิมะ, หุ้มด้วยวัสดุฉนวนความร้อน | |
